Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi

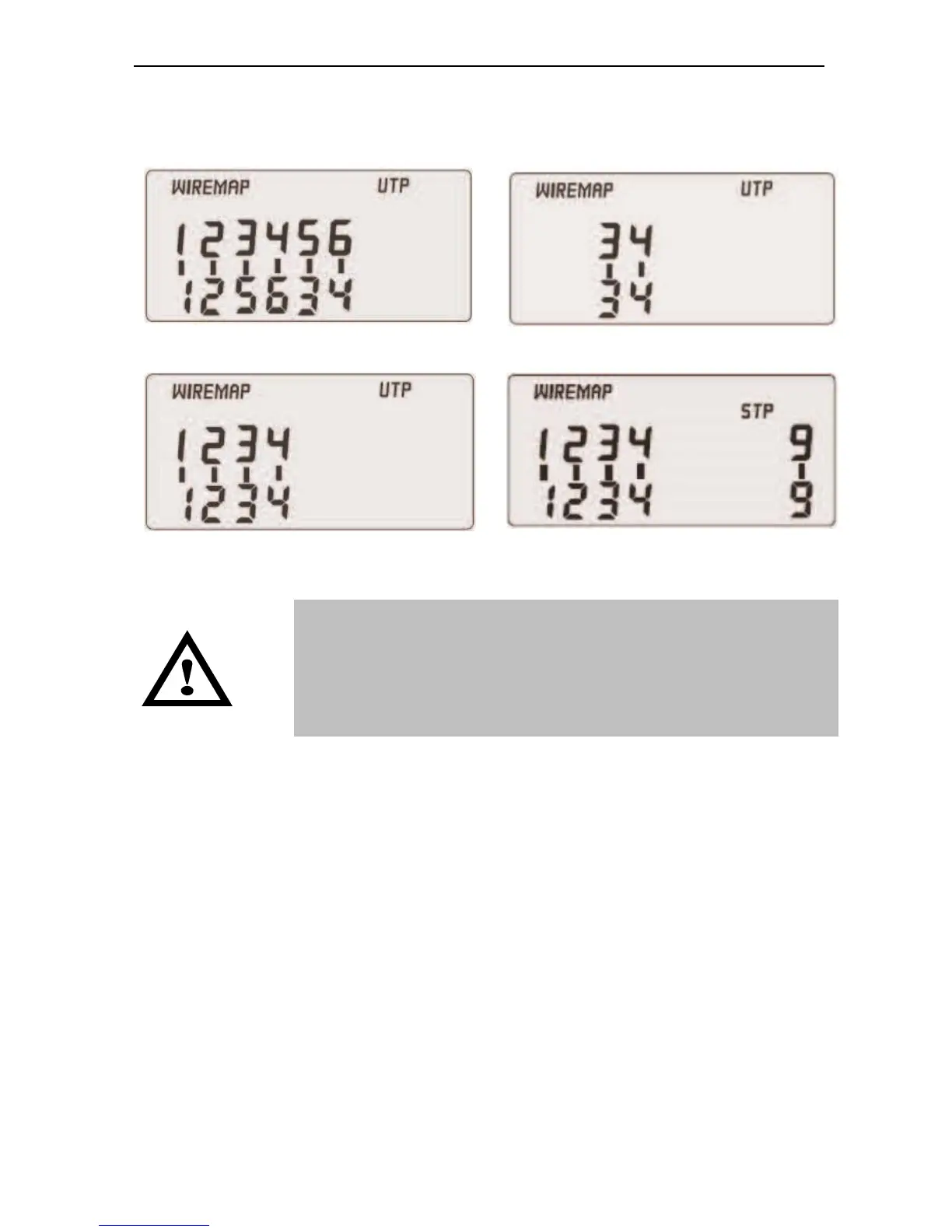

IEEE1394:
BNC:
USB bez ekranu: USB z ekranem:
3. Śledzenie przewodu w wiązce
UWAGA! Należy pamiętać, aby w trakcie
śledzenia przewodu w wiązce wszystkie badane
przewody były odłączone od jakichkolwiek
napięć zasilających.
Podłącz do gniazda RJ11 w nadajniku adapter zakończony z jednej
strony wtykiem RJ, a z drugiej złączami krokodylkowymi.
Podłącz czerwony zacisk pomiarowy do jednej końcówki linii, a
czarny do drugiej końcówki lub przewodu masowego.
Włącz przyrząd poprzez wciśnięcie i przytrzymanie przez 2
sekundy przycisku ON/OFF, a następnie wciśnij przycisk SCAN.
Potencjometr regulacji głośności odbiornika (oznaczony VOL)
ustaw na odpowiednią głośność.
Przyciśnij i przytrzymaj przycisk testujący odbiornika.
Końcówkę roboczą odbiornika zbliżaj do kolejnych przewodów w
wiązce – najsilniejszy wykryty sygnał pozwala na identyfikację
wybranego przewodu. Przyciskiem SCAN w nadajniku możesz
zmieniać rodzaj generowanego sygnału (jego numer wyświetla się
w dolnej linii wyświetlacza LCD).
9
