Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
3. Badanie pozostałych typów przewodów
Podłącz jeden wtyk badanego przewodu do odpowiedniego
gniazda w nadajniku, a drugi do odpowiedniego gniazda w module
zdalnym.
Wciśnij i przytrzymaj przez 2 sekundy przycisk ON/OFF w
nadajniku. Przyrząd automatycznie po włączeniu rozpocznie
procedurę testową – na ekranie wyświetlacza pojawi się komunikat
test.
W celu ponownego uruchomienia procedury testowej wciśnij
przycisk TEST.
W przypadku badania przewodów z wtykami RJ11, RJ12, BNC,
USB lub IEEE1394 interpretacja wyników jest podobna jak dla
przewodów z wtykami RJ45. Zmienia się jedynie ilość
wyświetlanych na ekranie połączeń:
dla przewodów z wtykami RJ11/RJ12 –aktywne są żyły 2-5/1-6
dla przewodów z wtykami IEEE1394 – aktywne są żyły od 1 do 6
dla przewodów z wtykami BNC – aktywne są żyły 3 i 4
dla przewodów z wtykami USB – aktywne są żyły od 1 do 4
oraz 9(w przypadku
przewodu ekranowanego)

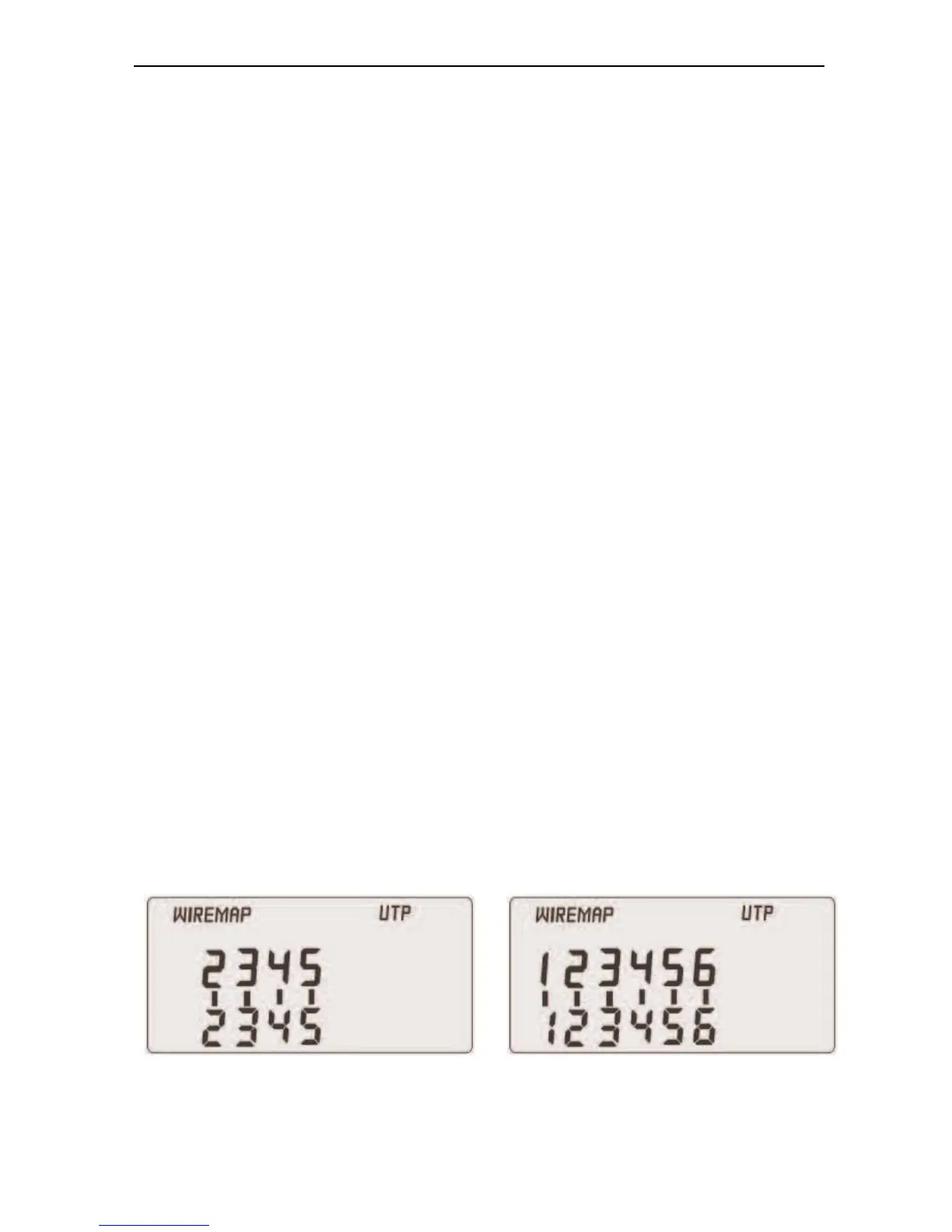

Komunikaty dla poprawnych połączeń:
RJ11:
RJ12:
