Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi
Interpretacja wyników
7
osiada
z
da ekranowanie.
D.
ą połączone poprawnie.

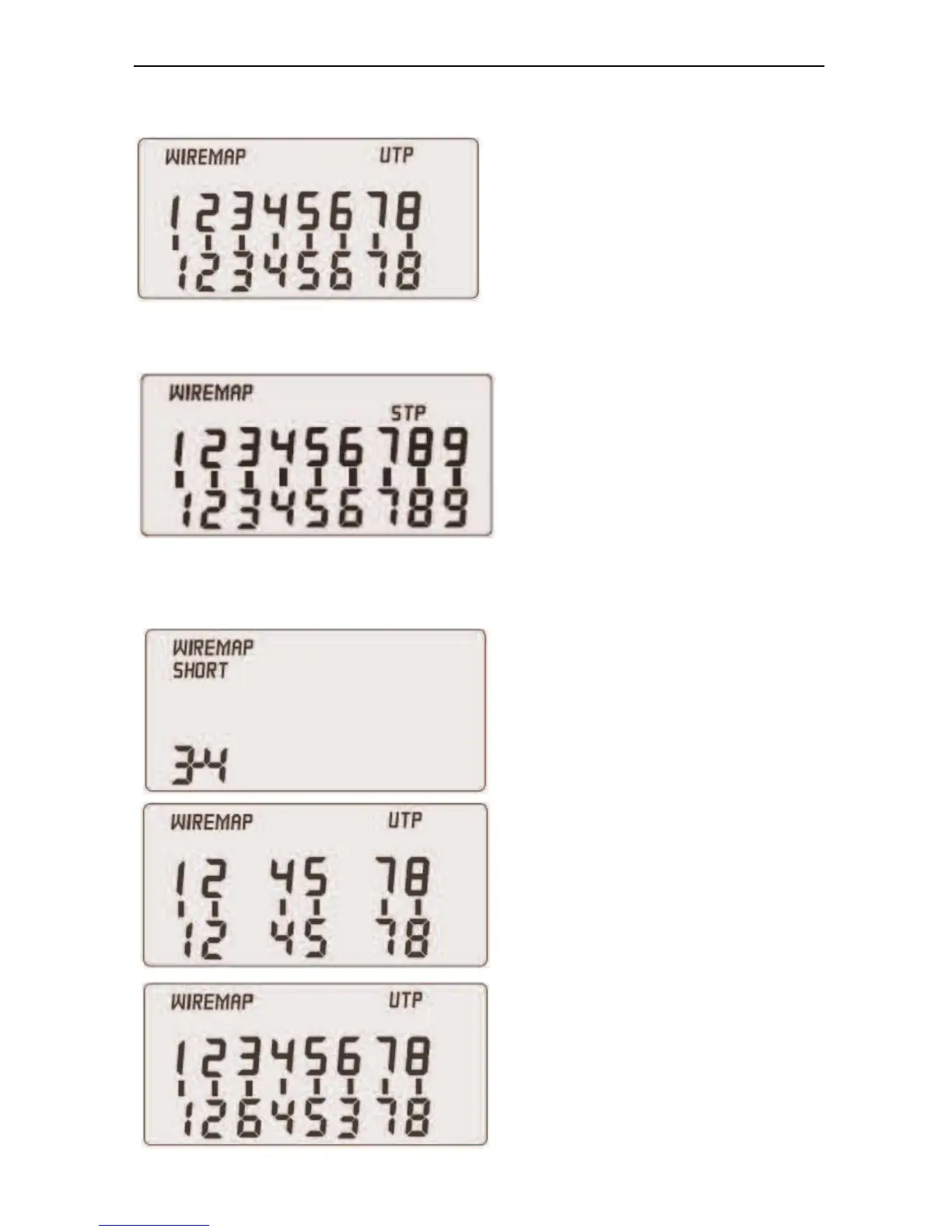

A. Testowany przewód jest
poprawnie połączony (każdy pin
po jednej stronie przewodu jest
połączony z odpowiadającym
mu pinem z drugiej strony),
wolny od wszelkich wad i
usterek. Symbol UTP wskazuje, że badany przewód nie p
ekranowania.
B. Testowany przewód jest
poprawnie połączony (każdy
pin po jednej stronie przewodu
jest połączony z
odpowiadającym mu pinem
drugiej strony), wolny od
wszelkich wad i usterek. Symbol STP wskazuje, że badany
przewód posia
C.
Między żyłami
odpowiadającymi pinom np.
numer 3 i 4 występuje zwarcie.
Nie ma połączen
ia między
żyłami 3 i 6. Żyły 1, 2, 4, 5, 7 i
8 s
E.
Wy
stępuje skrosowanie żył
odpowiadających pinom 3 i 6.
