Tech Nitro - 17
7

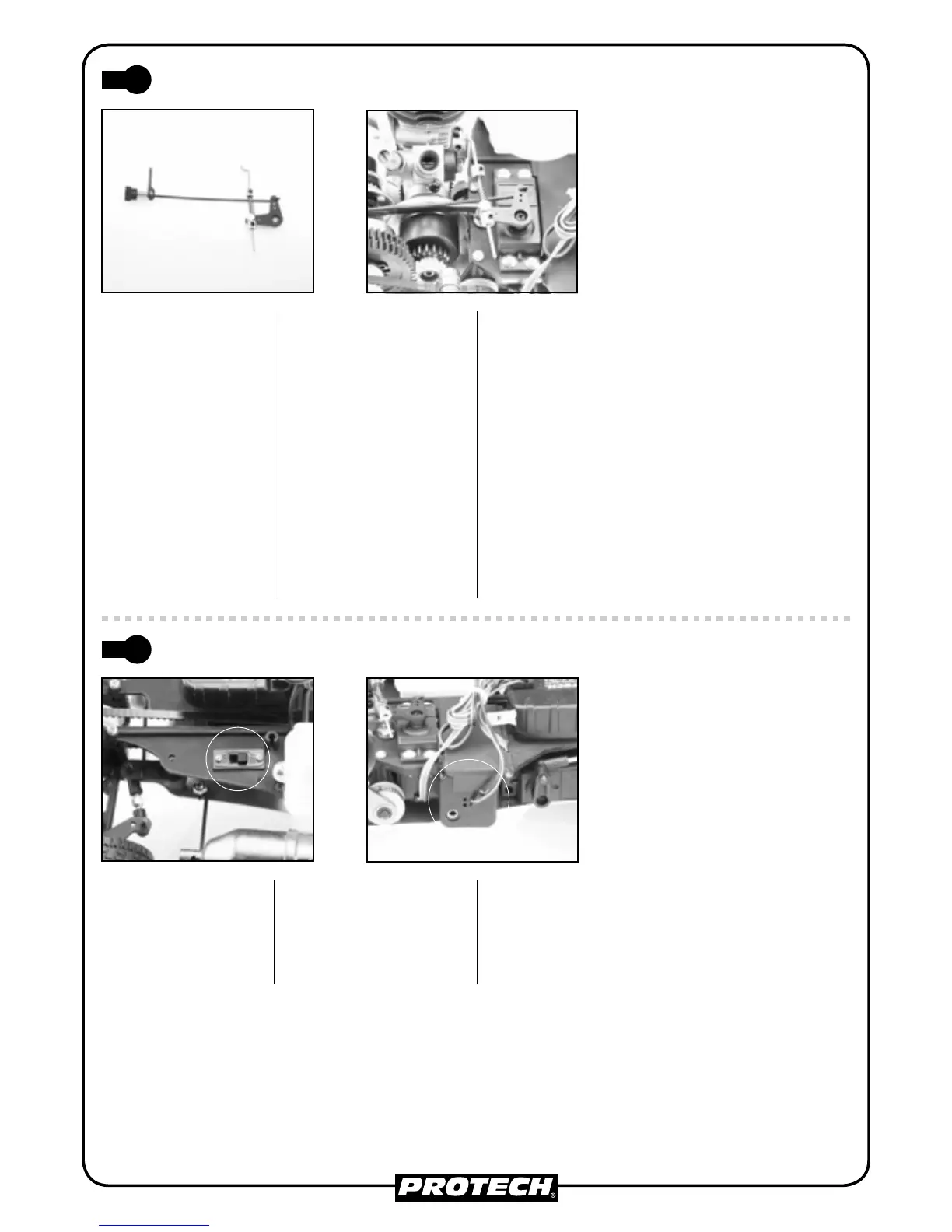

Onderdelen die nodig zijn voor
de aansturing van de
carburator en de rem.
Monteer de gas en
remaansturing zoals afgebeeld.
Als de servo neutraal staat
moet de carburator een klein
beetje openstaan.Als de
knuppel van het gas naar voor
geduwd wordt moet de
carburator volledig opengaan.
Als de knuppel naar achteren
getrokken wordt moet de rem
werken.
Parts needed for the linkage
of the throttle and brake.
Mount the throttle and
brake linkage as shown in
fi g 24 and 25. Make sure
that the throttle stick is in
the neutral position,when
your throttle linkage is
adjusted correctly your car-
burator should be open 1-
2mm and the brake should
not be engaged. When the
stick is pushed fo rwards
the carburator should open
completely and when you
pull back the stick the brake
should engage.
Pièces nécessaires à la com-
mande du carburateur et du
frein. Montez la commande
d’accélération et de frein-
age comme représenté sur
l’illustration. Si le servo se
trouve en position neutre,
le carburateur doit être un
petit peu ouvert. Si la manette
d’accélération est poussée vers
l’avant, le carburateur doit
s’ouvrir complètement. Si la
manette est tirée vers l’arrière,
le frein doit fonctionner.
8
Monteer de schakelaar.
Bevestig de ontvanger op de
radioplaat d.m.v. dubbelzijdige
kleefband en de ontvangerbat-
terij onder de radioplaat.
Attach the receiver to the
chassis with double-sided
tape and the battery under
the radio tray see fi g.
Installez l’interrupteur.
Fixez le récepteur sur la platine
radio à l’aide de bande ad-
he sive double face. Installez le
boîtier-piles du récepteur sous
la platine radio.
fi g 13
fi g 14
fi g 12
fi g 11
