Installing the servo of the ailerons / Installeren van de servo voor de rolroeren
Installieren vom Servo auf die Querrudern / Installation du servo d’ailerons
Check the position of the servo, it
should be neutral.
Glue (using UHU POR 10 min.)
the servo in place under the
fuselage.
Fig. 18.
Fix the control horns on the
ailerons.
Connect the push rods with a
clevise to the control horns.
Fig. 19.
Zorg ervoor dat de servo in de
neutraalpositie staat.
Verlijm met UHU POR (10 min) de
servo onder de romp.
Fig. 18.
Bevestig de roerhoorntjes op
de roeren. Sluit de stuurstangen
aan met een kwiklink op de roer-
hoornen.
Fig. 19.
Uberpruffen Sie die Neutralposi-
tion des Servos.
Verkleben Sie mit UHU POR (10
min) den Servo im Rumpf.
Fig. 18.
Installieren Sie die Ruderhörner
auf die Ruder. Konnektieren
Sie das Gestange met einem
Gabelkopf fest auf die Ruder-
hörner.
Fig. 19.
Positionnez votre servo en posi-
tion neutre.
Collez (UHU POR 10min.) le
servo dans le logement sous le
fuselage.
Fig. 18
Installez les guignols sur les aile-
rons. Installez les chapes sur les
commandes.
Raccordez les commandes au
servo et les chapes aux guig-
nols.
Fig. 19.

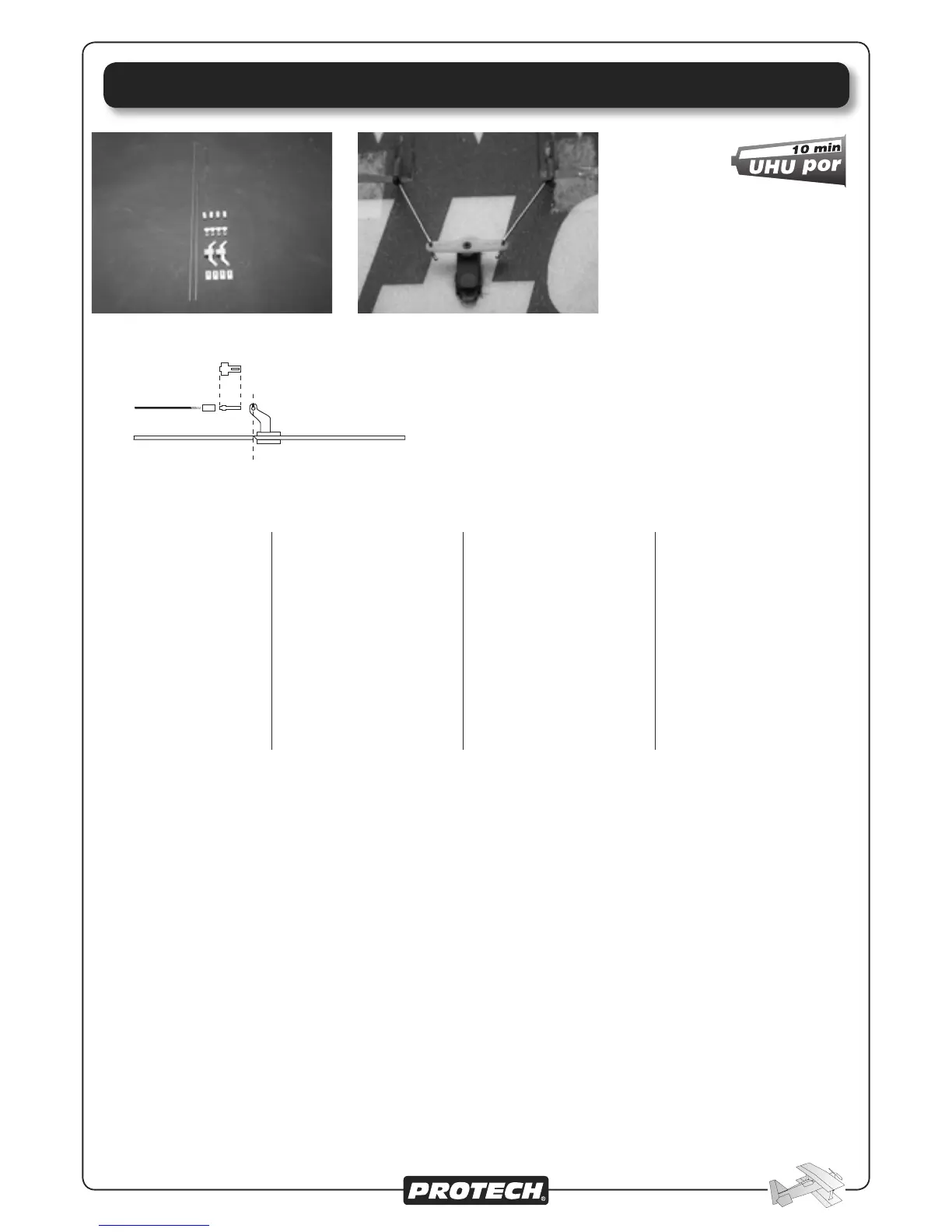

Fig. 17 Fig. 18
Push rod
Wing Aileron
Fig. 19
