10
Voraussetzungen:
a) Die Grundeinstellungen zum Sägen von Win-
kelschnitten sind durchgeführt.
b) Der Sägeanriss ist am Werkstück angezeich-
net.

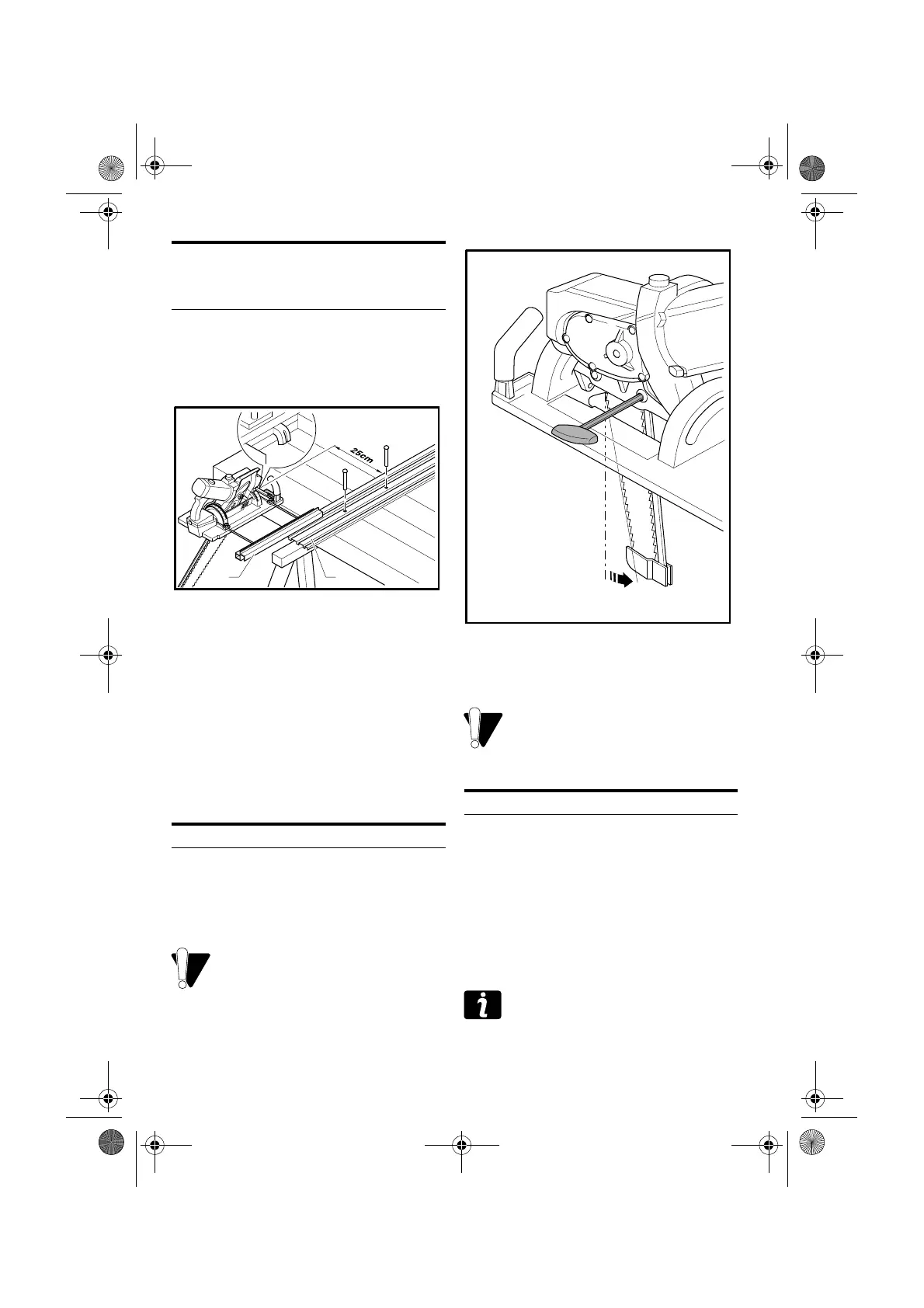

Abb. 8
- Anschlagschiene (Abb. 8, Pos. 1 parallel zum
Anriss auf der Sparrenlage befestigen (ca. 25
cm vom Anriss entfernt).
- Anschlagführung (Abb. 8, Pos. 2) auf die An-
schlagschiene schieben und die Maschine
am Werkstück ansetzen. Alle vier Klemmun-
gen der Anschlagschiene am Tisch lösen
(Abb. 2, Pos. 4) und die Maschine seitlich so-
weit verschieben, bis der Schnittanzeiger mit
dem Anriss deckungsgleich ist.
- Bei richtiger Voreinstellung der Maschine
(siehe Seite 8, Einstellung für Winkelschnitte)
liegt die Schnittkante der Sägekette am An-
riss
Ketten-Führungsschiene und Zugriffschutz lassen
sich in einer Einheit um 10° nach hinten schwen-
ken. Insbesondere bei Schnitten durch mehrere,
hintereinander liegende Balken kann dadurch ei-
nem Verlaufen des Werkzeuges entgegen gewirkt
werden.
Bevor Sie mit der Einstellung beginnen,
Netzstecker ziehen!
Abb. 9
- Mit dem Innensechskantschlüssel SW 6 bei-
de Klemmschrauben an der Maschinenrück-
seite leicht lösen (Abb.9).
- Werkzeug nach hinten schwenken und
Klemmschrauben fest anziehen.
Bei geöffneten Klemmschrauben kann
das Schmierölsystem kurzzeitig un-
dicht werden und kan zum unnötigen
Ölaustritt führen. Führen Sie deshalb
die Einstellung zügig durch.
Die Schneidgarnitur der Kettensäge CCP 380 ist
auf Sägeketten der Teilung 3/8" sowie Treibglied-
stärke 1,3 mm ausgelegt. Der Einsatz von davon
abweichenden Garnituren bedarf der ausdrückli-
chen Zulassung durch den Hersteller der Maschi-
ne.
Eine komplette Schneidgarnitur besteht aus:
a) Ringkettenrad
b) Ketten-Führungsschiene
c) Sägekette
d) Zugriffschutz mit Sicherheitsabdeckung
Die Teilung der Sägekette muss auf die
Ketten-Führungsschiene und das Ring-
kettenrad abgestimmt sein. Die Länge
des Zugriffschutzes muss zur Länge
der Ketten-Führungsschiene passen.
Einstellung der
Anschlagschiene und der
Anschlagführung
Werkzeugschrägstellung
1
2
Das Werkzeug
CCP_380D.fm Seite 10 Montag, 27. August 2001 2:18 14
