122
Det skærende stykke skal være sikkert
laget eller fastgjort!
Kontroler sikkerheds positionen af den
bevægelige ledning!
Brug kun rigtige og skarpe kæder!
Det er muligt at dreje lednings kæde-listen max.
60° til begge sidder.

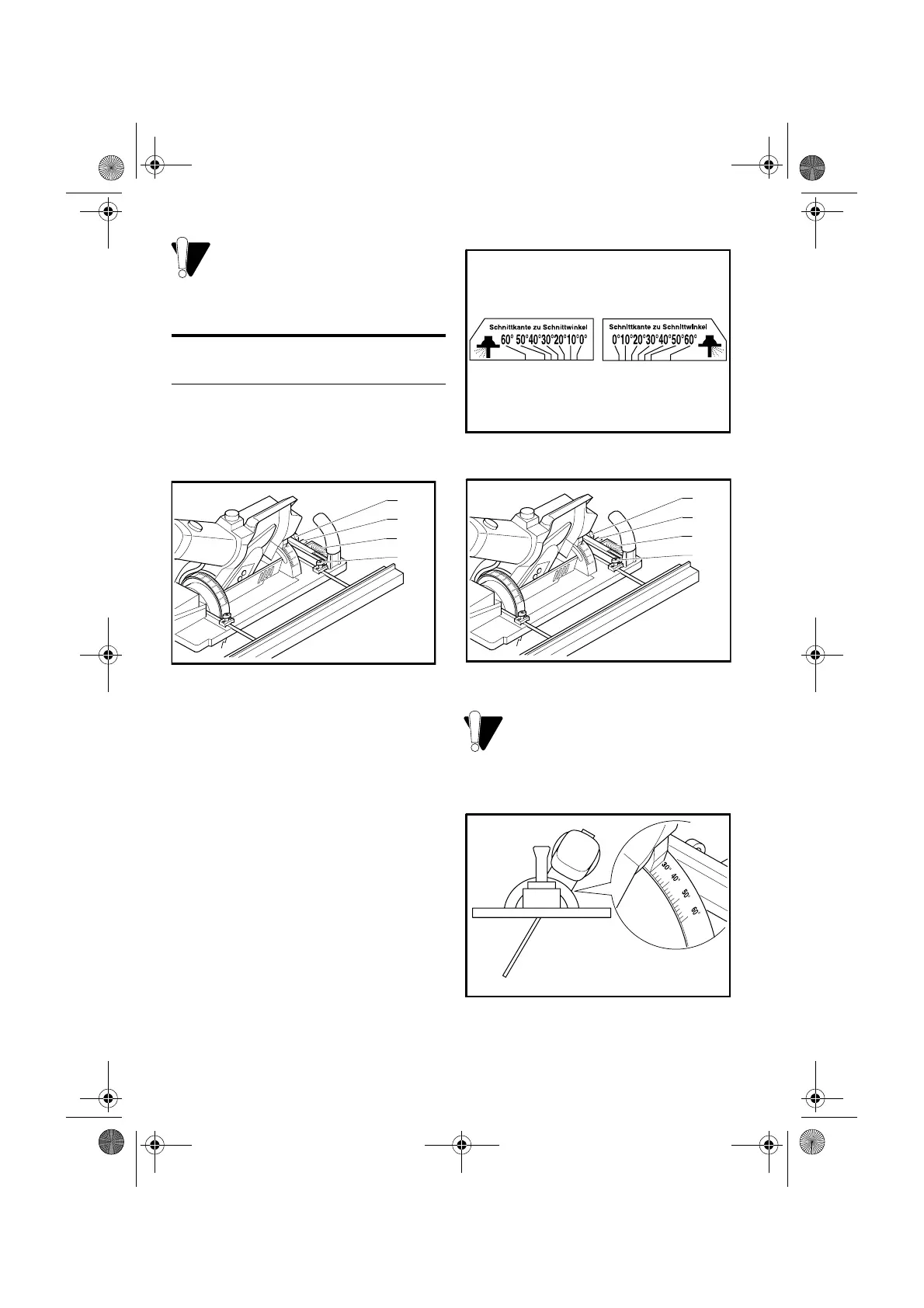

Opsætningen laves på følgende måde:
Første trin:
Bil.2
- Frigør den faste skruemøtrik (bil. 2, pos. 1)
og styr maskinen frem til den ønskede vinkel
position af skæring.
- Kontroler den rigtige stilling af vinkelen på
skalaen.
- Stram fast den faste skruemøtrik fast.
Anden trin:
- Sæt skære-indikatoren (bil.2, pos. 2) på den
opsætte skærevinkel. Brug skalaen på skiltet.
(bil. 2, pos. 3 og bil.3), som svarer til
billede symbolet til den virkelige drejning af
kæde-liste under slæden.
Bil.3
Tredje trin:
Bil.4
- Reguleringslinie af skæreindikator (bil.2,
pos. 2) viser den "skærende kanten" af kæ-
den. Sektionen sker i følge den stillede vinkel.
Skær aldrig uden parallellinealen!
Eksempel:
Første trin: Sætting af maskinen til 30°
Bil.5
Vinkle stilling af den skæve
skæringen.
1
2
3
4
1
2
3
4
