134
Placera eller fäst det avsågade stycket
på ett säkert sätt!
Kontrollera att sladden är säkert pla-
cerad!
Använd endast vassa och rätt kedjor!
Kedjestyrlisten kan fällas ut på båda sidor max.
med 60°.

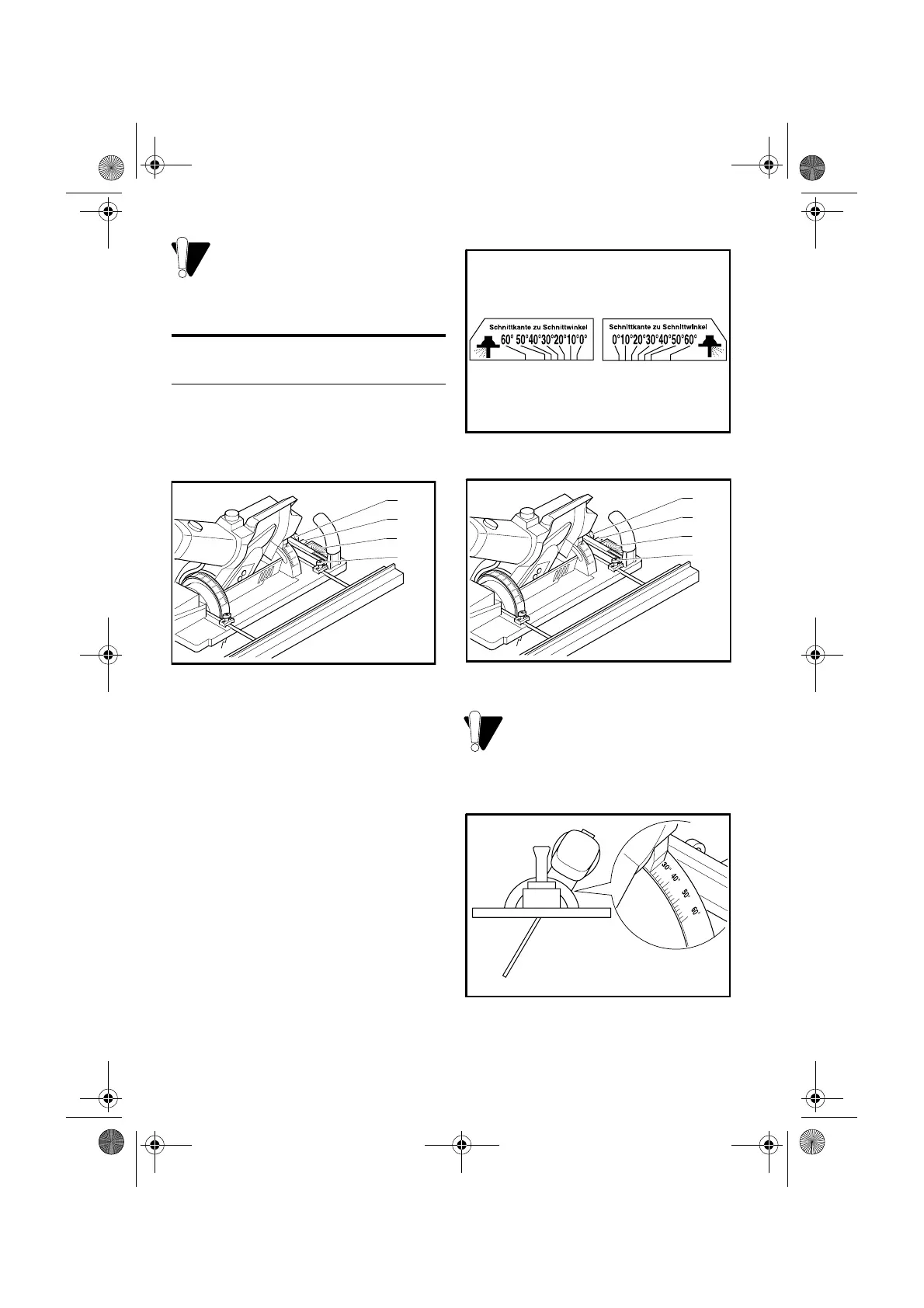

Inställningar ska ske på följande sätt:
Första steget:
Bild 2
- Lossa på spännmuttern (bild 2, pos. 1) och
ställ in maskinen i önskad vinkelsågsposition.
- Kontrollera att det är rätt vinkelinställning på
skalan.
- Åtdragningsmuttern ska dras åt ordentligt.
Andra steget:
- Ställ in snittvisaren (bild 2, pos. 2) på inställd
snittvinkel. Använd skalan på etiketten (bild 2,
pos. 3 och bild.3), så att det motsvarar
bildsymbolen på den egentliga utfällningen av
kedjelisten under sågbädden.
Bild 3
Tredje steget:
Bild 4
- Snittvisarrits (bild 2, pos. 2) visar kedjans
"sågkant ". Avsågningen sker enligt inställd
vinkel.
Såga aldrig utan ledskena!
Exempel:
Första steget: Maskinens inställning till 30°
Bild 5
Vinkelinställning vid
snedsnitt.
1
2
3
4
1
2
3
4
