136

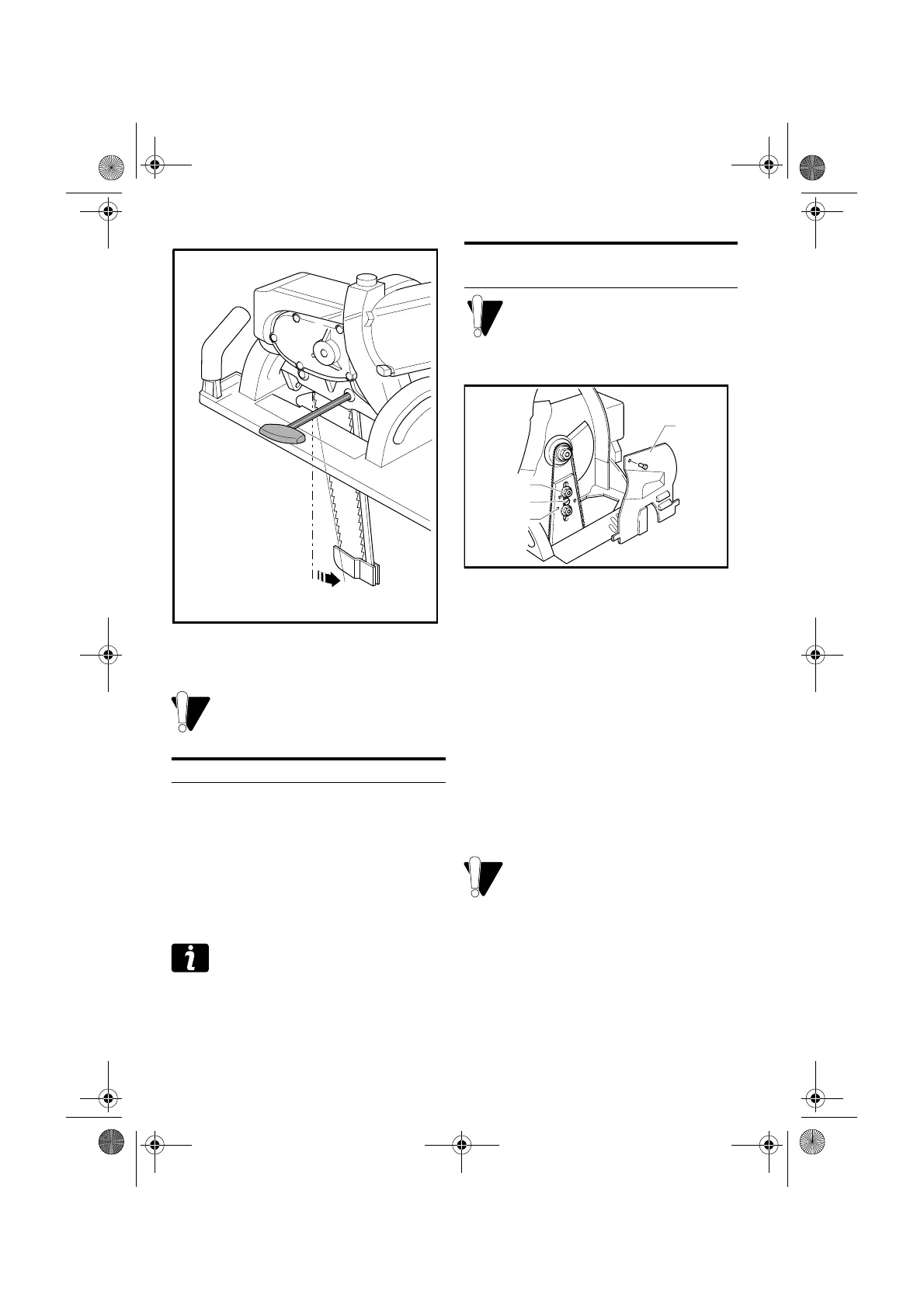

Bild 9
- Lossa lätt med hjälp av insex-nyckel 6 på bak-
sidan båda spännskruvarna (bild 9).
- Fäll ut kedjelisten i riktning bakåt och dra åt
spännskruvarna ordentligt.
I och med lossandet av skruvarna så
håller maskinen för en kort tid ej tätt
och ett litet oljespill kan inträffa. Juste-
ra utan större tidsspillan.
Sågtillbehör till motorsåg CCP 380 har en spänn-
vidd på kedjelänk 3/8" och tjockleken på kedjans
delar 1,3 mm. Användning av andra maskintillbe-
hör får endast ske under godkännande av tillver-
karen.
Komplett sågtillbehör består av:
a) Kedjehjul
b) Kedjestyrlister
c) Kedja
d) Skyddslister med skyddskåpa
Kedjelänkens spännvidd måste mots-
vara kedjehjulets spännvidd och kedje-
styrlisttrummans spännvidd.
Skyddslistens längd måste motsvara
kedjestyrlistens längd. Användning av
ömsesidigt ej för varandra anpassade
komponenter är otillåtet!
Dra ur sladdens kontakt ur uttaget!
OBS! Fara för att skada sig på kedjans
sågklinga!
OBS! Fara att skada sig på kedjestyrli-
stens vassa kant!
Bild 10
- Ställ maskinen i grundläge 0° och ta bort
skyddskåpan (bild 10, pos.1).
- Lossa båda spännmuttrarna (bild 10, pos.2)
på ledlisten. Lossa den spända kedjan med
hjälp av skruvmejsel och spännskruv (bild 10,
pos.3) Ta bort båda spännnmuttrarna.
- Trä över kedjan över hjulet och avlägsna den
tillsammans med ledlisten.
- Sätt på ny kedja på ledlisten och sätt i den i
maskinen. Upprätthåll rätt läge för sågtänder-
na enligt gångens riktning. Gångens riktning
är utmärkt med en pil på skyddslisten. Spänn-
pinnarna (bild 10, pos.4) måste passa in i till-
hörande öppningar i ledlisten och kedjan
måste precis passa in i kedjans drivhjulstän-
der.
- Montering av de övriga delarna ska genom-
föras i omvänd ordning.
Anpassa skyddslisten och montera
skyddskåpan på den! (se sidan 138, An-
passning av skyddslist).
Kontrollera rätt spanning på kedjan!
Använd endast sådan kedja vars
spännvidd motsvarar ledningslisten.
Maskinen
Utbyte av kedja och
kedjelist
2
3
4
1
