Condições:
a) O ajuste básico para o corte oblíquo foi efec-
tuado.
b) O risco do corte está traçado na peça a ser
cortada.

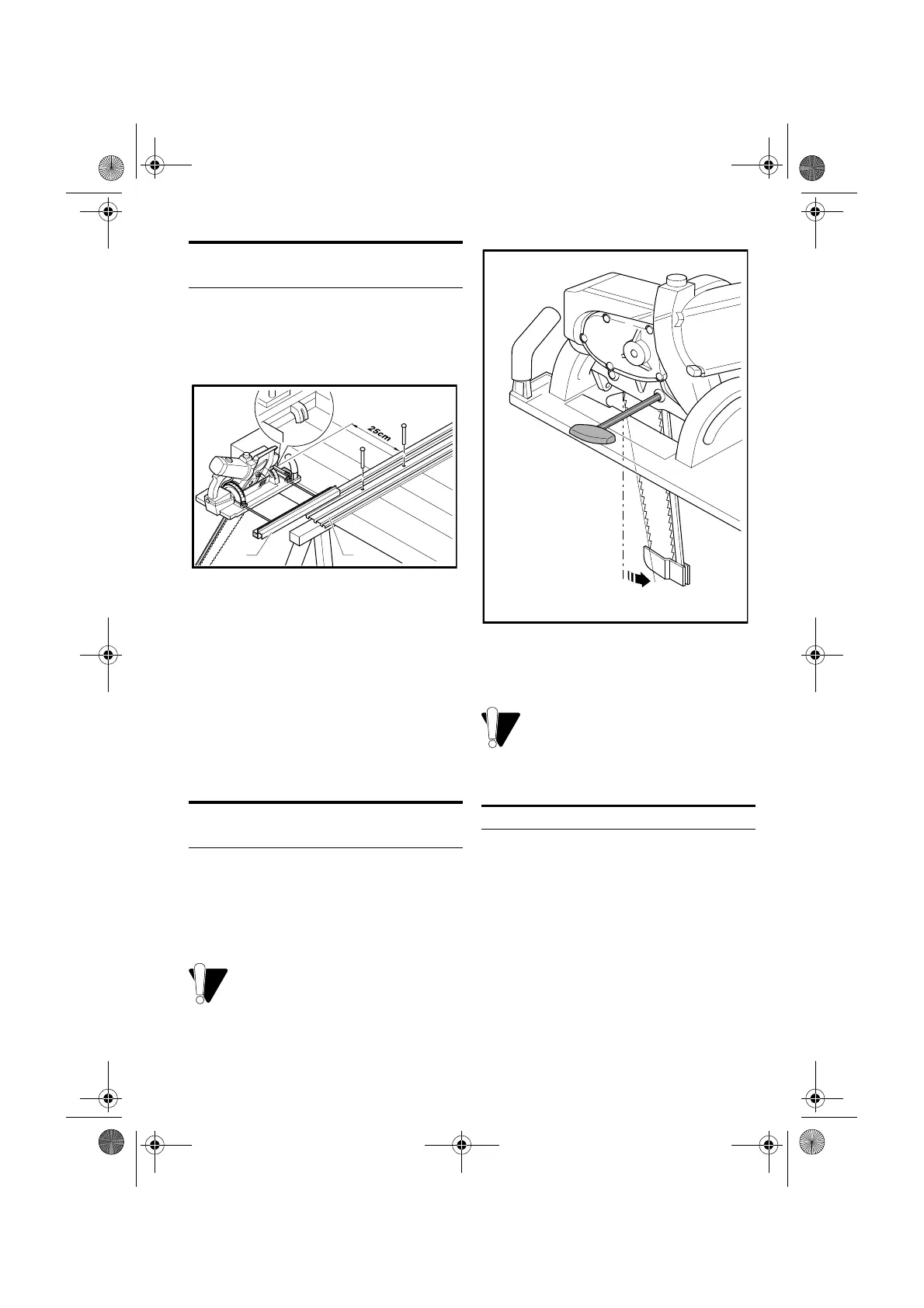

Fig. 8
- Fixe a barra de guia (fig. 8, pos. 1) paralela-
mente, a uma distância aproximada de 25 cm
do risco.
- Coloque o esquadro de guia (fig. 8, pos. 2) na
barra de guia e coloque a máquina na peça a
ser cortada. Desaperte todos os parafusos de
fixação no banco (fig. 2, pos. 4) do esquadro
de guia e deslize a máquina para o lado de
modo que o risco do indicador de corte fique
na posição idêntica com a do risco de corte
traçado.
- Com ajuste correcto da máquina, (ver página
59, Ajuste do ângulo do corte oblíquo) a borda
de corte será idêntica com o risco traçado.
A barra de guia da corrente, inclusive a barra de
protecção, pode ser inclinada para trás no ângulo
de 10°, no sentido longitudinal. Este ajuste da má-
quina usa-se sobretudo no caso de serem corta-
das várias camadas do material, postas uma
sobre a outra. Deste modo podemos evitar des-
vios da ferramenta e corte desigual.
Antes de começar a ajustar a máquina,
tire a forquilha do cordão de alimen-
tação da tomada eléctrica!
Fig. 9
- Desaperte ligeiramente com a chave sextava-
da 6 ambos os parafusos de fixação na parte
traseira da máquina (fig.9).
- Incline a barra da corrente para trás e aprete
bem os parafusos de fixação.
Com os parafusos de fixação desa-
pertados, a máquina perde temporaria-
mente a sua estanqueidade, podendo
dar-se um pequeno escape de óleo.
Efectue o ajuste sem demoras desne-
cessárias.
A ferramenta de corte para a serra de corrente
CCP 380 tem o passo dos elos da corrente 3/8" e
a espessura dos elos da corrente é 1,3 mm.
Outras ferramentas podem ser utilizadas exclu-
sivamente com base em autorização do fabrican-
te da máquina.
A ferramenta de corte completa consiste de:
a) Roda da corrente
b) Barra de guia da corrente
c) Corrente
d) Barra de protecção com cobertura de pro-
tecção
Ajuste da barra de guia e do
esquadro de guia
Inclinação longitudinal da
barra da corrente
1
2
Ferramenta
