Protool CHP 26 PLUS

56
S
Kombinerad hammare
CHP 26 PLUS – bruksanvisning
i original
Innehåll
1 Symboler .................................. 56
2 Tekniska data ............................ 56
3 Maskinens komponenter ............. 56
4 Säkerhetsanvisningar ................. 57
4.1 Allmänna säkerhetsanvisningar .... 57
4.2 Arbetsplatssäkerhet .................... 57
4.3 Elektrisk säkerhet ...................... 57
4.4 Personsäkerhet .......................... 57
4.5 Ytterligare säkerhetsanvisningar ... 58
4.6 Verktygsspecifi ka säkerhets-
instruktioner ............................. 58
4.7 Ljud-/vibrationsdata ................... 59
5 Användning ............................... 59
6 Tagande i drift ........................... 60
6.1 Tilläggshandtag ......................... 60
6.2 Djupanslag ................................ 60
6.3 In-/frånkoppling ........................ 60
6.4 Varvtalsreglering ........................ 60
6.5 Omkoppling av rotationsriktning... 60
6.6 Välj driftart ............................... 60
7 Ditsättning och borttagning
av verktyg ................................ 61
7.1 Insättning av verktyg ................. 61
7.2 Borttagning av verktyg ............... 61
8 Tillbehör ................................... 61
8.1 Montering av skruvadapter
(tillbehör) ................................. 61
8.2 Chuck ....................................... 62
9 Praktiska tips ............................ 62
10 Underhållsåtgärder ..................... 62
11 Miljöhänsyn / Avfallshantering ...... 62
12 Garanti ..................................... 63
13 Konformitetsförklaringen ............. 63

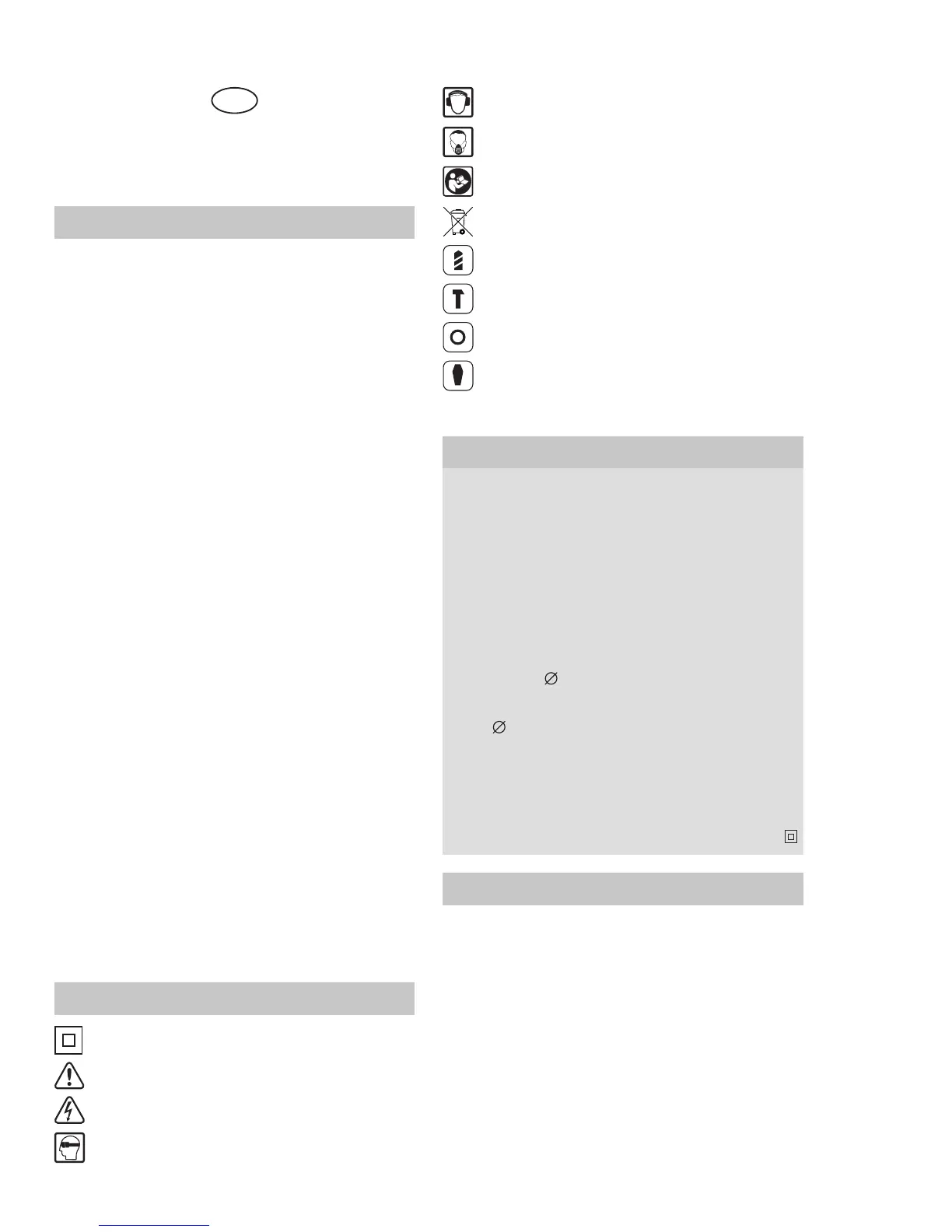

1 Symboler
Dubbel isolering
Varning för allmän risk
Varning för elstötar
Använd skyddsglasögon!
Bär alltid hörselskydd!
Använd munskydd!
Läs bruksanvisningen / anvisningarna
Tillhör inte till kommunalavfall
Borrning / omrörning / skruvdragning
Slagborr
Justering av mejsel
Mejsling
► Information, tips
2 Tekniska data
Spänning 220 – 230 V
Svängningstal 50 / 60 Hz
Upptagen effekt 800 W
Tomgångsvarvtal 0 – 1000 min
–1
Slagtal, max. 4900 min
–1
Slagkraft 2,8 J
Höger-/vänstergång •
Säkerhetskoppling •
Spännhals-
43 mm
Verktygsfäste SDS-Plus
Borr-
, max.
Stål 13 mm
Trä 40 mm
Borrhammare för betong 26 mm
Vikt 2,9 kg
Skyddsklass II /
3 Maskinens komponenter
[1-1] Verktygsfäste
[1-2] Antidammskydd
[1-3] Upplåsningshylsa
[1-4] Arbetsbrytare
[1-5] Strömbrytare med varavtals-
reglering
[1-6] Bromsknapp
[1-7] Omkopplare för rotationsriktning
[1-8] Tilläggshandtag
[1-9] Djupanslag
[1-10] Handtag – isolerad yta
[2-1] Arbetsbrytare
