11
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
ca. 60 mm
1 mm
1
1
DK

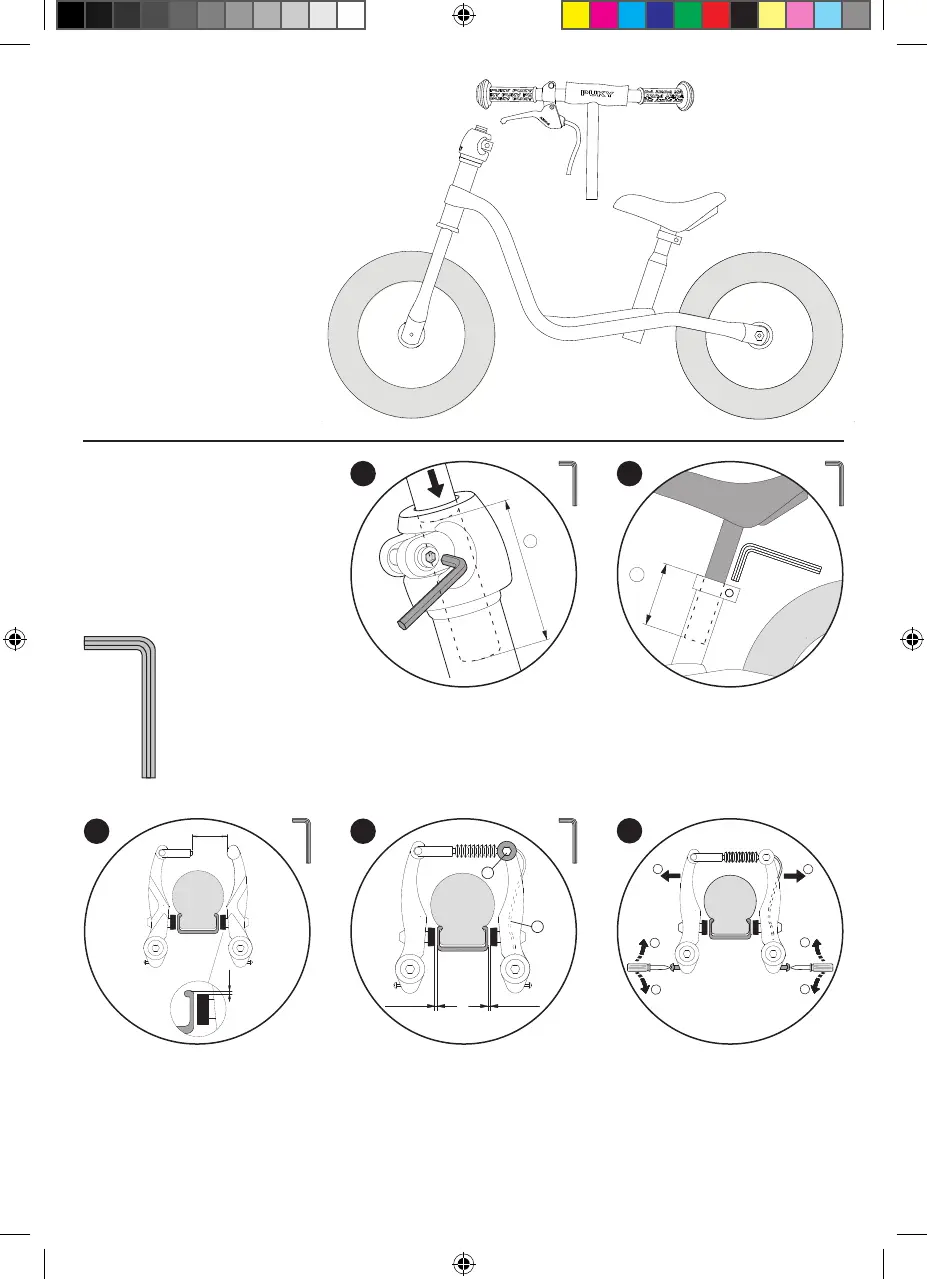

1. Løbecykel
2. Styr
LEVERINGSOMFANG LØBECYKEL
MONTERINGSVEJLEDNING
Til monteringen skal du bruge
følgende værktøj (ikke inkluderet
i leveringen):
1. Unbrakonøgle 5 mm
Sæt styret ned i gaflen og stram skruen. Vær i den forbindelse
opmærksom på markeringen for minimumsindstiksdybden!
Efter løsning af sadelklemmen, kan sadlen trækkes ud (bemærk
min. indstiksdybde!). Derefter spændes den igen (5-8 Nm).
Bremsen på denne cykel er allerede formonteret og indstillet
fra PUKY.
Indstillingskontrol og finjustering af bremsen (V-brake). Kun
til model LR XL. Kontrollér, at begge bremsebelægninger er
parallelle og positioneret korrekt på fælgen. Det vil sige, de skal
sidde ca. 1 mm under fælgens overkant. Hvis indstillingen ikke
er korrekt, løsner du bremsebelægningens møtrik (1) og justerer
den som beskrevet ovenfor. Træk bremsehåndtaget og spænd
møtrikken igen (5-8 Nm).
Bremsekablet er indstillet således på ankermøtrikken (A), at
bremsebelægningerne sidder ca. 1,5 mm fra fælgen. Hvis der
kræves en justering, skal den udragende trådende spændes
fast på bremsen igen efter justeringen.
Nu centrerer du bremsearmene ved at dreje på indstillingsskruen.
Dertil skal du bruge en stjerneskruetrækker.
I den forbindelse er det vigtigt at trække bremsehåndtaget
flere gange, så bremsearmenes spænding fordeler sig ens
på begge sider og så indstillingen virker. Bremsen skal virke
ens på begge sider.
