15
5
3 4
1
2
1
2

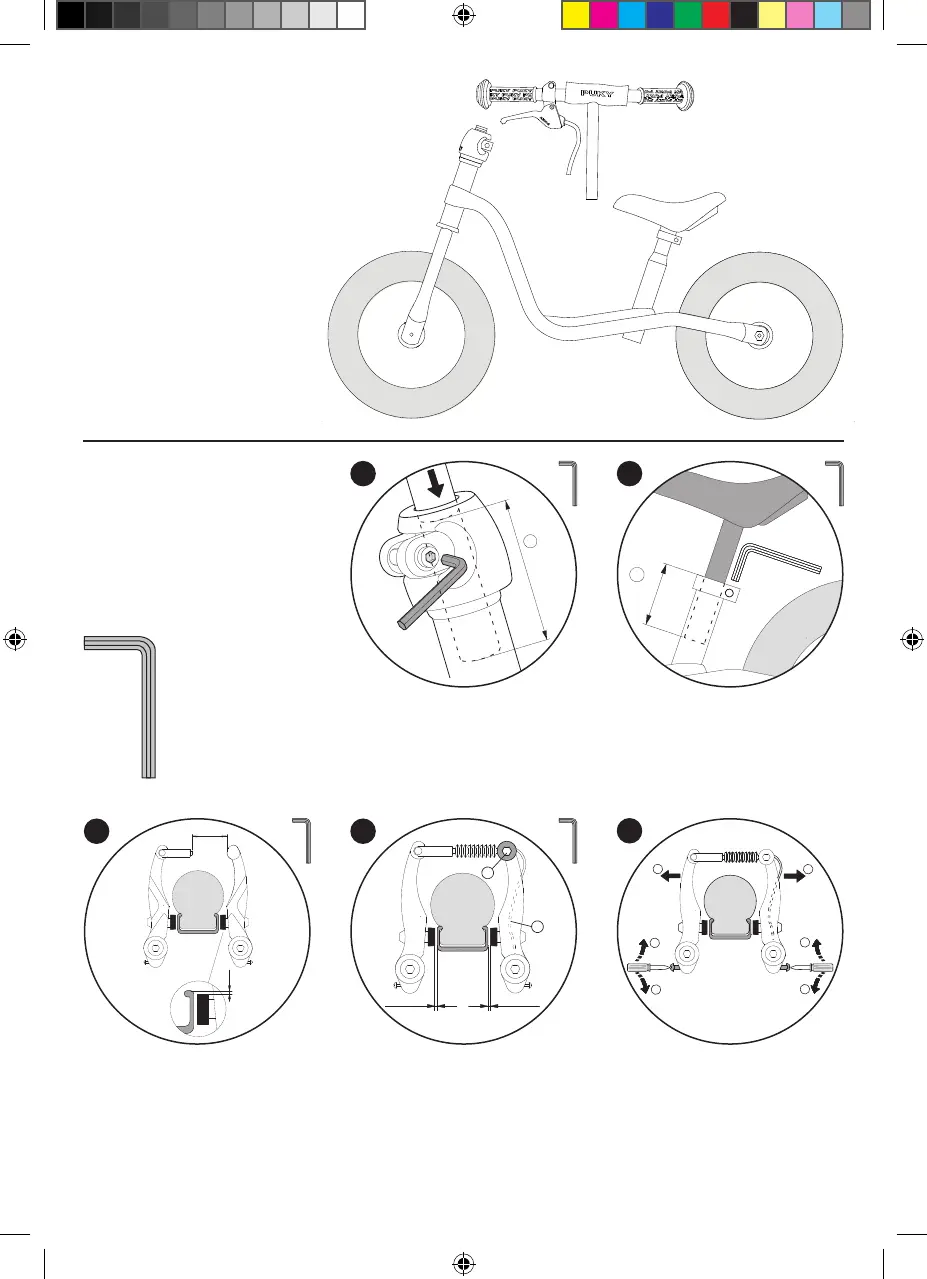

1. rowerek biegowy
2. kierownica
ZAKRES DOSTAWY
ROWEREK BIEGOWY
INSTRUKCJA
MONTAŻU
Do montażu potrzebne są następujące
narzędzia (Narzędzia te nie wchodzą w
zakres dostawy):
1. klucz imbusowy 5 mm
Kierownicę wetknąć w koronę widelca i dokręcić śrubę.
Przestrzegać oznakowania minimalnej głębokości wetknięcia
trzpienia!
Po poluzowaniu zacisku siodełka można je wyciągnąć
(przestrzegać minimalnej głębokości wetknięcia!). Następnie
ponownie dokręcić (5-8 Nm).
Hamulec tego pojazdu został zamontowany i wyregulowany
przez PUKY.
Kontrola i doprecyzowanie ustawienia hamulca (V-Brake).
Tylko model LR XL. Upewnić się, że obydwie okładziny
hamulcowe są wzajemnie równoległe i właściwie ustawione
względem obręczy koła. Muszą one znajdować się ok. 1 mm
poniżej górnej krawędzi obręczy koła. Jeżeli ustawienie nie
będzie prawidłowe, to należy poluzować śrubę mocującą
okładzinę hamulcową (1) i wykonać regulację zgodnie z
powyższym opisem. W tym celu pociągnąć za dźwignię hamulca
i ponownie dokręcić śrubę mocującą (5-8 Nm).
Napięcie linki hamulcowej należy ustawić na nakrętce (A) w taki
sposób, aby okładziny hamulcowe były oddalone od obręczy
koła o około 1,5mm. Jeżeli konieczna będzie regulacja, to
po jej zakończeniu wystający koniec linki należy ponownie
zakleszczyć w hamulcu.
Pokręcając śrubą regulacyjną ustawić centralnie ramiona
hamulcowe. Do tego potrzebny jest specjalny wkrętak krzyżowy.
Przy tym wielokrotnie uruchomić dźwignię hamulcową, aby
napięcie ramion hamulcowych rozłożyło się równomiernie
po obu stronach, co stanowi podstawę skutecznej regulacji.
Kontakt klocka hamulcowego z obręczą koła musi być
jednoczesny po obu stronach.
