17
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
ca. 60 mm
1 mm
1
1
CZ

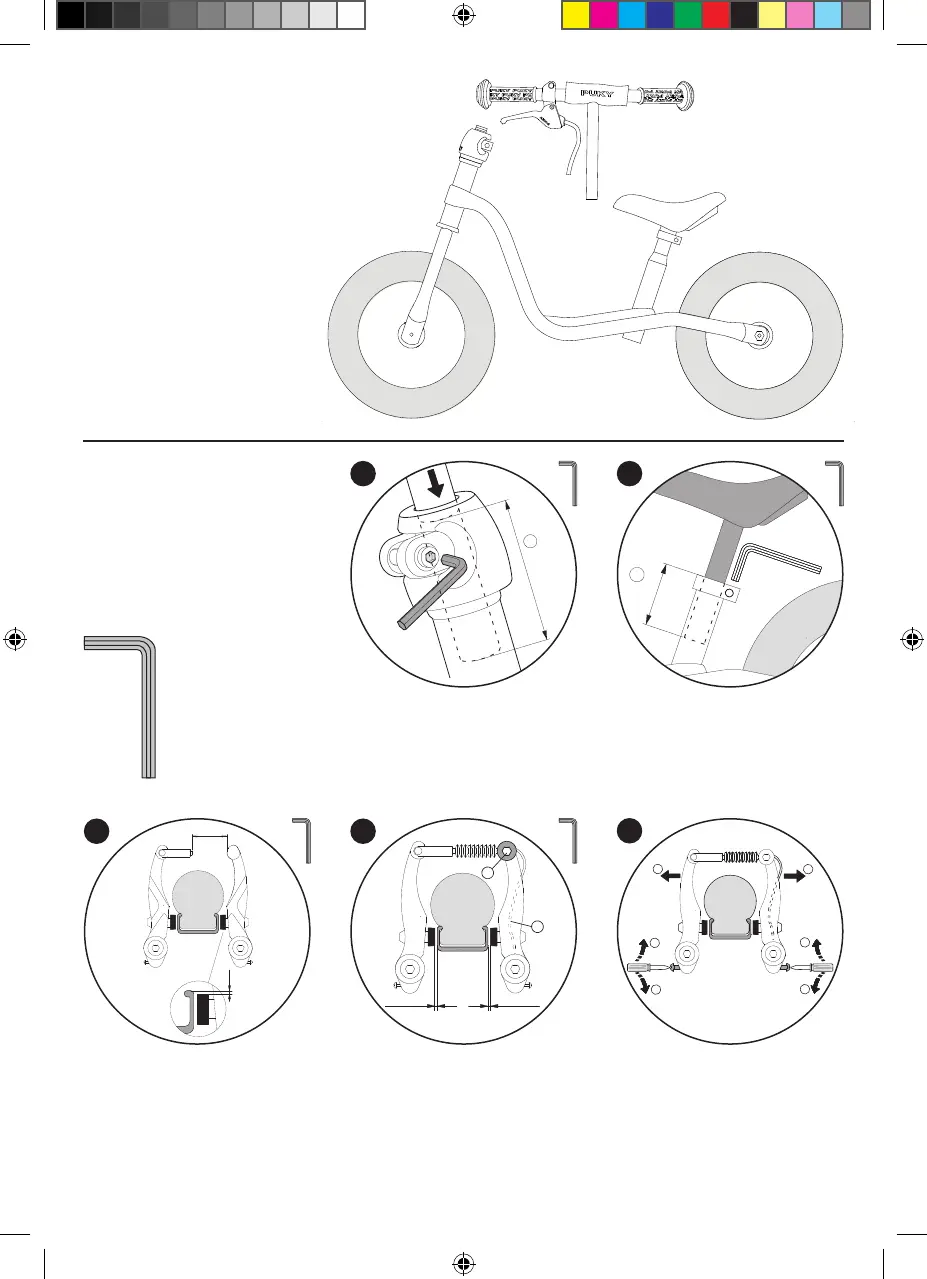

1. odrážedlo
2. řidítka
ROZSAH DODÁVKY ODRÁŽEDLO
NÁVOD NA MONTÁŽ
VÝROBKŮ
Pro montáž potřebujete následující
nářadí (Nástroje nejsou součástí
dodávky):
1. imbusový klíč 5 mm
Řidítka zasuňte do sloupku vidlice a utáhněte šroub. Řiďte se
přitom značkou minimální hloubky zasunutí!
Po uvolnění svorky sedla lze sedlo vytáhnout (Zohledněte
minimální zásuvnou hloubku!) Následně opět pevně utáhněte
(5-8 Nm).
Brzda na vašem vozítku byla již z výrobního závodu společnosti
PUKY předmontována a nastavena.
Kontrola nastavení a přesné nastavení brzdy (V-brzda).
Pouze pro model LR XL. Ujistěte se, že se obě brzdová obložení
nacházejí paralelně k sobě a že jsou správně vyrovnána na
ráfku. To znamená, že by měla být ve vzdálenosti cca 1 mm pod
horní hranou ráfku. Není-li nastavení správné, povolte upínací
matici brzdového obložení (1) a proveďte nastavení podle výše
uvedeného popisu. Přitom opět zatáhněte za brzdovou páku a
upínací matici opět pevně zašroubujte (5-8 Nm).
Napnutí lanka brzdy je na kotvicí matici (A) nastaveno tak,
aby mělo brzdové obložení vždy cca 1,5 mm odstup od ráfku.
Je-li třeba provést přesné nastavení, musí se opět sevřít
přečnívající konec drátu na brzdě.
Otáčením nastavovacího šroubu vycentrujte nyní ramena brzdy
na střed. Potřebujete speciální křížový šroubovák.
Je důležité, aby se přitom brzdová páka několikrát stlačila,
tím se rovnoměrně rozdělí napětí brzdových ramen na obě
strany a nastavení bude účinné. Kontakt tělesa brzdy/ráfku
se musí vyskytovat na obou stranách současně.
