1. Bicicleta sin pedales
2. Manillar
VOLUMEN DE SUMINISTRO
BICICLETA INFANTIL
INSTRUCCIONES DE
MONTAJE
Para el montaje necesita las siguientes
herramientas (Los instrumentos no for-
man parte del alcance de la entrega):
1. Llave Allen de 5 mm

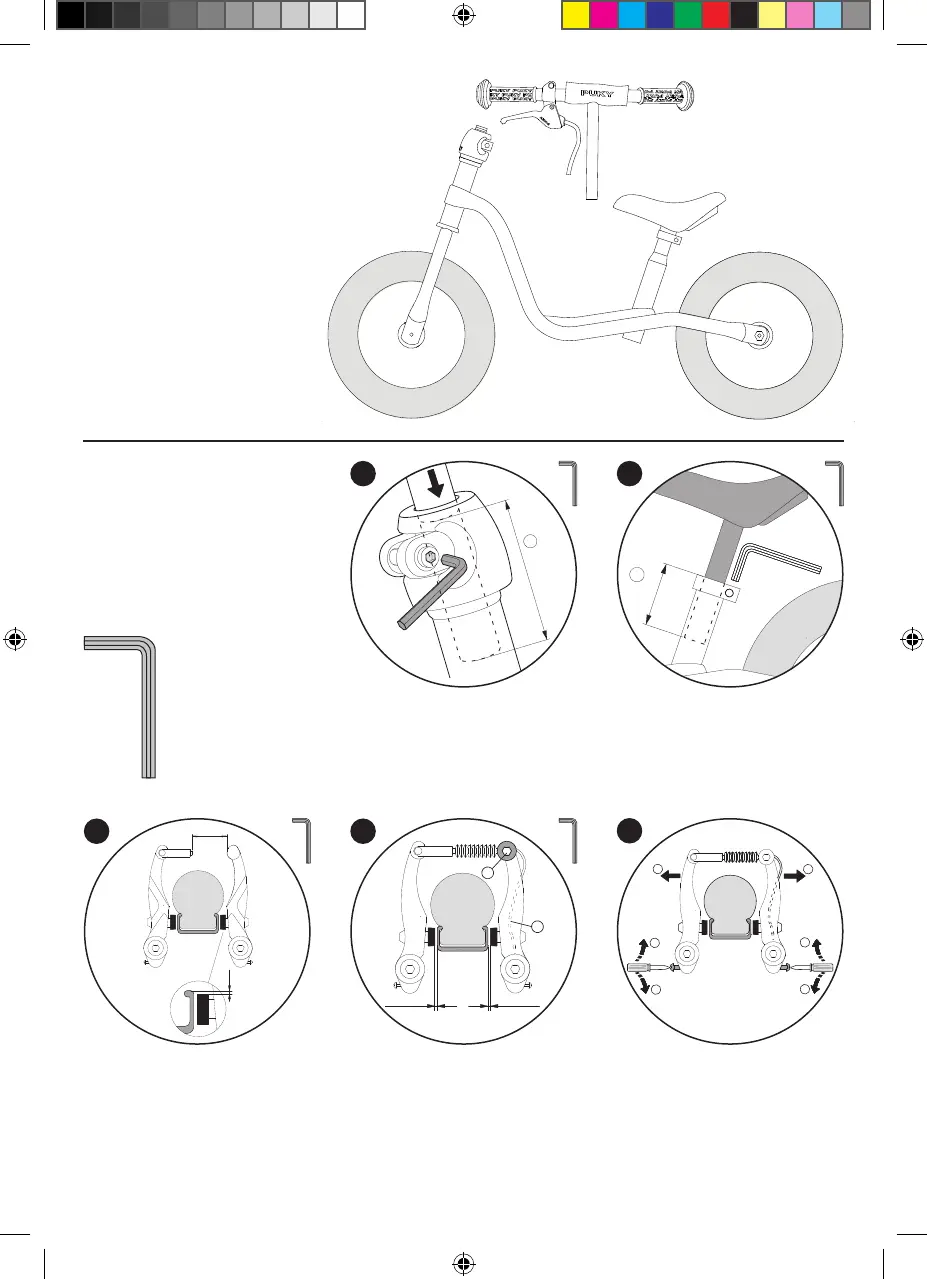

Introduzca el manillar por el cuello de la horquilla. Observe la
marca de selección con la profundidad mínima de inserción!
Tras soltar la pinza del sillín puede extraer el sillín (¡observe la
profundidad mínima de inmersión!). A continuación vuelva a
apretar (5-8 Nm).
El freno de este vehículo ya ha sido premontado y ajustado
por PUKY. Controle el ajuste y reajuste con precisión el freno
(freno V). Solo para el modelo LR XL. Asegúrese de que las
dos guarniciones del freno están paralelas y se han alineado
correctamente con la llanta. Eso significa que deben estar aprox.
a 1 mm de distancia con el borde superior de la llanta. Si el ajuste
fuese incorrecto suelte la tuerca de sujeción de la guarnición del
freno (1) y ajuste tal como se ha descrito antes. Tire después de
la palanca y vuelva a apretar (5-8 Nm) la tuerca de sujeción.
La tensión del cable del freno está ajustada en la tuerca de
anclaje (A) de forma que la guarnición está respectivamente
aprox. a 1,5 mm de la llanta. Si fuese necesario reajustar
debe volver a fijar de nuevo el extremo del cable que asoma
en el freno.
Girando el tornillo de ajuste centra los brazos del freno. Necesita
un destornillador de estrella aparte. Es importante que accione
varias veces la palanca del freno, para que la tensión de los
brazos se distribuya homogéneamente a ambos lados y el
ajuste surta efecto. El contacto guarnición del freno / llanta
tiene que ser homogéneo en ambos lados.
