Puky LR M PLUS - Page 21

21
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
ca. 60 mm
1 mm
1
1
RUS
1. Рама включая cедло
2. Руль.
 

 

   
 (  
  ):
1. шестигранный ключ 5 мм.

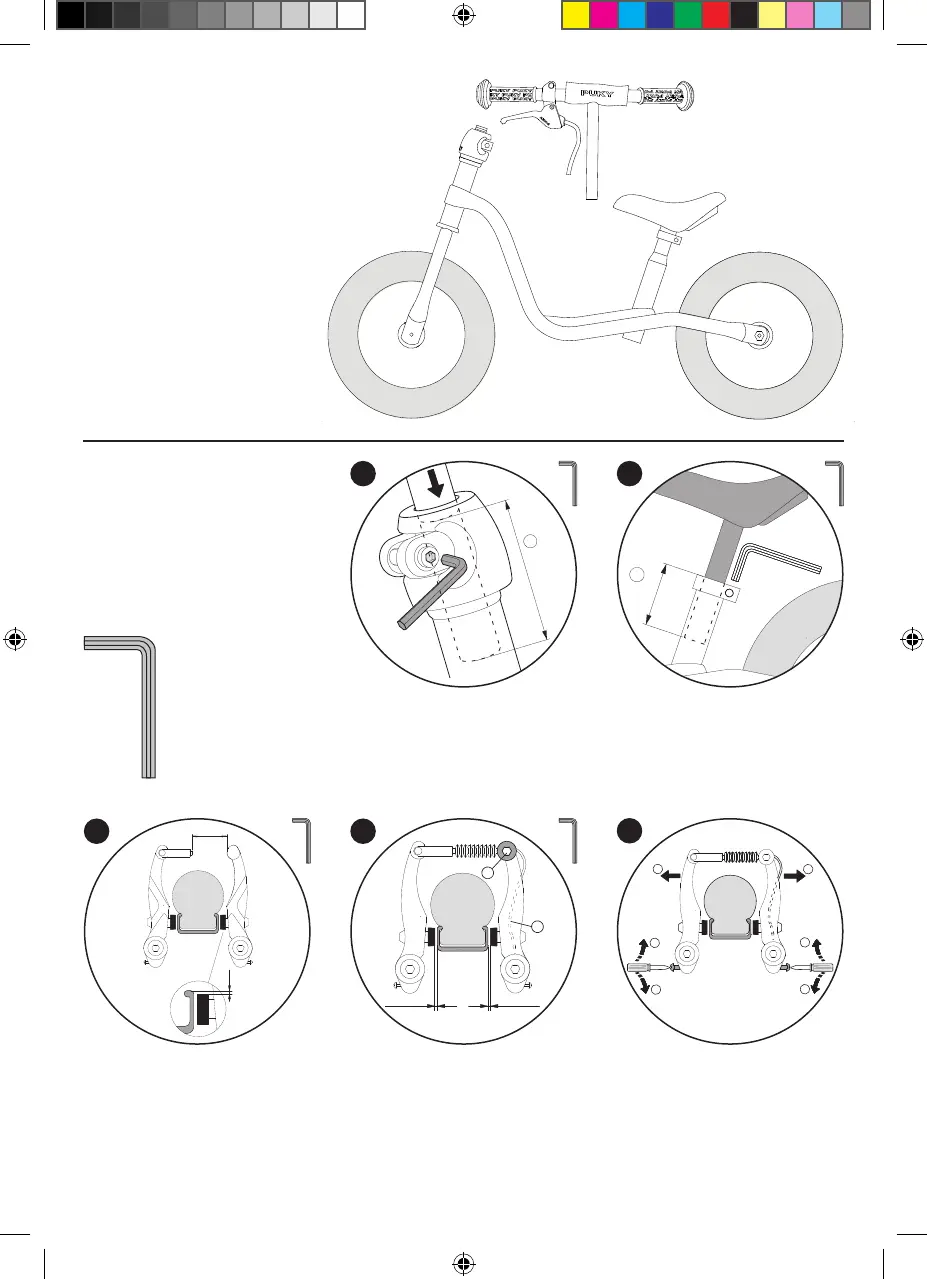

Наденьте руль на рулевой стержень и затяните винт. При этом
следите за меткой минимальной глубины посадки!
Минимальная глубина посадки седлодержателя составляет 65
мм. На седлодержателе находится соответствующая маркировка.
Затем снова затяните зажим седла (Момент затяжки 5-8 Нм).
Тормоза на этом транспортном средстве предварительно собраны
и отрегулированы компанией PUKY.
Контроль регулировки и точная юстировка тормозов
(V-Brake). Только для модели LR XL. Удостоверьтесь, что
обе тормозные накладки стоят параллельно друг другу и их
положение на ободе выровнено. Это значит, что они расположены
на 1 мм ниже верхнего края обода. В случае с неправильной
регулировкой отвинтите крепежную гайку тормозной накладки
(1) и отрегулируйте так, как описано выше. Нажмите тормозной
рычаг и снова закрутите крепежную гайку (5–8 Нм).
Натяжение тормозного троса на фиксирующей гайке (А)
должно быть отрегулировано таким образом, чтобы тормозные
накладки отстояли от обода примерно на 1,5 мм. Если требуется
юстировка, то после нее необходимо снова закрепить
верхний конец троса на тормозе.
Поворачивая регулировочный винт, отрегулируйте плечо тормоза
посередине. Вам потребуется крестовая отвертка. Важно, чтобы
тормозные рычаги при этом многократно нажимались,
чтобы натяжение тормозных плеч было одинаковым с
обеих сторон, а регулировка — эффективной. Касание
тормозящего элемента с ободом должно происходить
одновременно с обеих сторон.
