23
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
ca. 60 mm
1 mm
1
1
FI

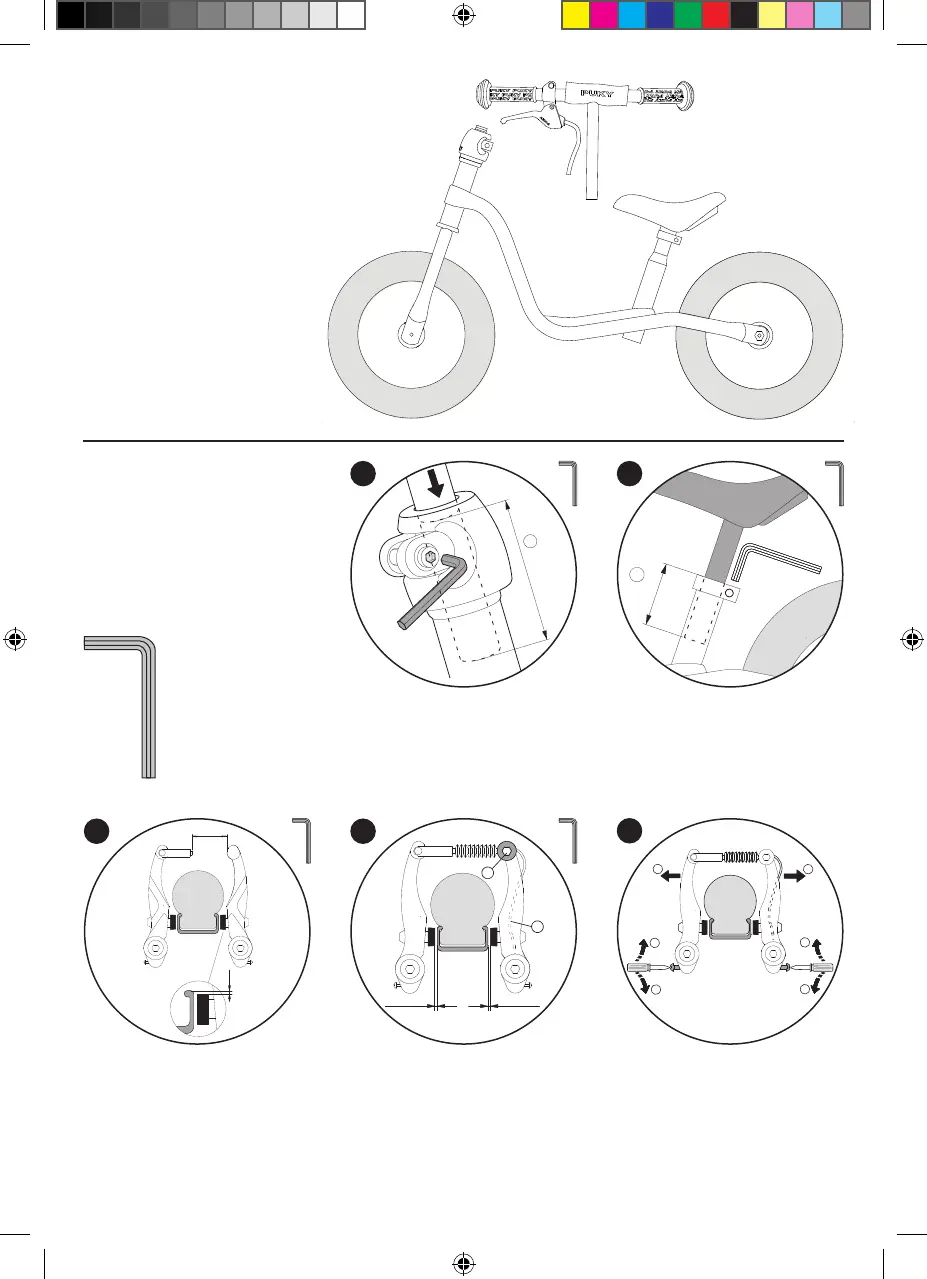

1. Harjoittelupyörä
2. Ohjaustanko
TOIMITUSSISÄLTÖ
MONTERING
Kokoamiseen tarvitaan seuraavat
työkalut (eivät sisälly toimitukseen):
1. Kuusiokoloavain 5 mm
Aseta ohjaustanko kaulaputkeen ja kiristä ruuvi. Kiinnitä huomiota
vähimmäisasennussyvyyden merkintään.
Löysättyäsi satulakiinnikettä voit vetää satulaa ulospäin (huomioi
minimiasennussyvyys!). Kiristä se sitten uudelleen (5–8 Nm).
Tämän polkupyörän jarru on asennettu ja säädetty valmiiksi
PUKYllä.
Jarrun säätö ja hienosäätö (V-jarru).
Vain malliin LR XL. Varmista, että jarrupalat ovat
samansuuntaiset ja että ne on kohdistettu oikein vanteeseen.
Jarrupalojen pitäisi olla 1 mm:n etäisyydellä vanteen yläreunasta.
Jos säätö ei ole kohdallaan, löysää jarrupalan (1) kiinnitysmutteria
ja kohdista se edellä kuvatulla tavalla. Vedä jarruvivusta ja kiristä
kiinnitysmutteri uudelleen (5–8 Nm).
Jarrukaapelin kireys säädetään ankkurimutterilla (A) siten, että
kumpikin jarrupala on
1,5 mm:n etäisyydellä vanteesta. Jos tämä vaatii säätöä,
ulkoneva vaijerin pää on kiinnitettävä takaisin jarruun.
Keskitä jarruvarret kääntämällä säätöruuvia. Tähän tarvitaan
ristipääruuvimeisseli.
Jarruvipuja on tärkeää käyttää useita kertoja, jotta
jarruvarsien kireys jakautuu tasaisesti molemmille puolille
ja säätö asettuu kohdilleen. Jarrun ja vanteen kontaktin on
oltava samanlainen molemmilla puolilla.
