25
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
ca. 60 mm
1 mm
1
1
SE

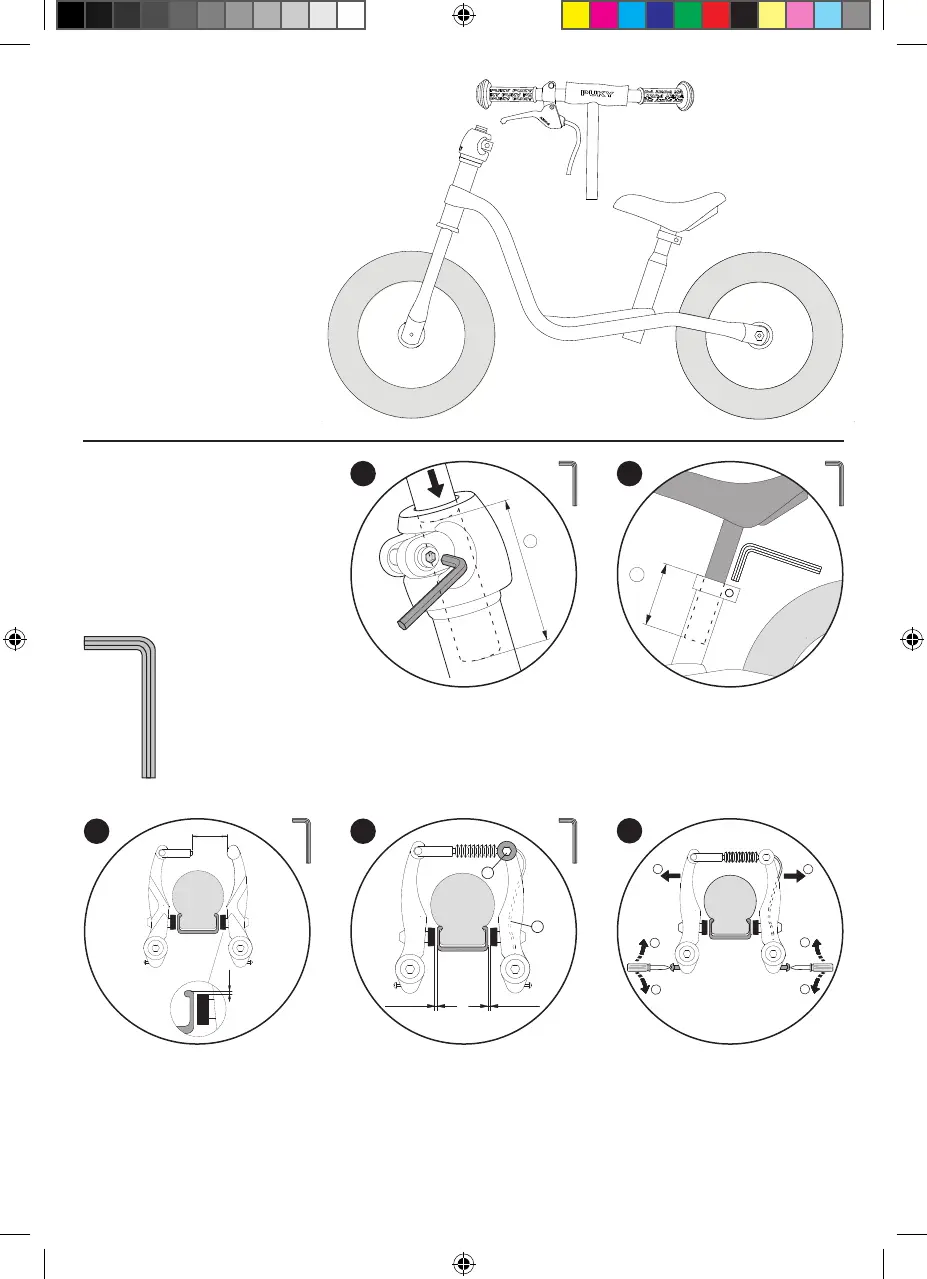

1. Balanscykel
2. Styre
FÖLJESEDEL
MONTERING
Du behöver följande verktyg för
monteringen (ingår inte i leveransen)
1. Insexnyckel 5 mm
För in styret i gaffelröret och dra åt skruven. Observera
markeringarna som visar hur långt stången minst måste föras in.
Efter att du lossat sadelklämman, kan du dra ut sadeln (observera
minsta insättningsdjup!). Dra sedan åt på nytt (5–8 Nm). Bromsen
på denna cykel har redan monterats och justerats av PUKY.
Kontroll av inställningen och finjustering av bromsen
(V-broms). Endast för modell LR XL. Försäkra dig om att
bromsklossarna ligger parallellt med varandra och att de är rätt
placerade mot fälgen. Bromsklossarna ska sitta 1 mm under
fälgens övre kant. Om denna inställning inte är korrekt, lossa
på insexskruven på bromsklossen (1) och justera bromsklossen
på det sätt som beskrivs ovan. För att göra detta, tryck ner
bromshandtaget och dra åt insexskruven (5–8 Nm).
Justera bromskabelspänningen vid ankarmuttern (A), så att
varje bromskloss ligger 1,5 mm från fälgen. Om det behövs en
justering, bör den utstickande änden av vajern fästas vid
bromsen på nytt.
Centrera nu bromsarmarna genom att vrida på justerskruven.
Du behöver en stjärnskruvmejsel för detta. Det är viktigt att
du justerar spänningen och trycker ner bromshandtagen
flera gånger för att kontrollera att bromsarmarna träffar
respektive fälgsida samtidigt och att inställningarna har
effekt. Bromsens kontakt med fälgen måste vara identisk
på bägge sidor.
