27
65 mm
5-8 Nm
!
11
_
+
+
_
_
+
5
60 mm
!
10 Nm
ca. 60 mm
1 mm
1
1
≤1,5 mm
≤1,5 mm
A
!
3 4
1
2
1
2
EE
1. Jooksuratas
2. Juhtraud
TARNEKOMPLEKTI SISU
ON JÄRGMINE

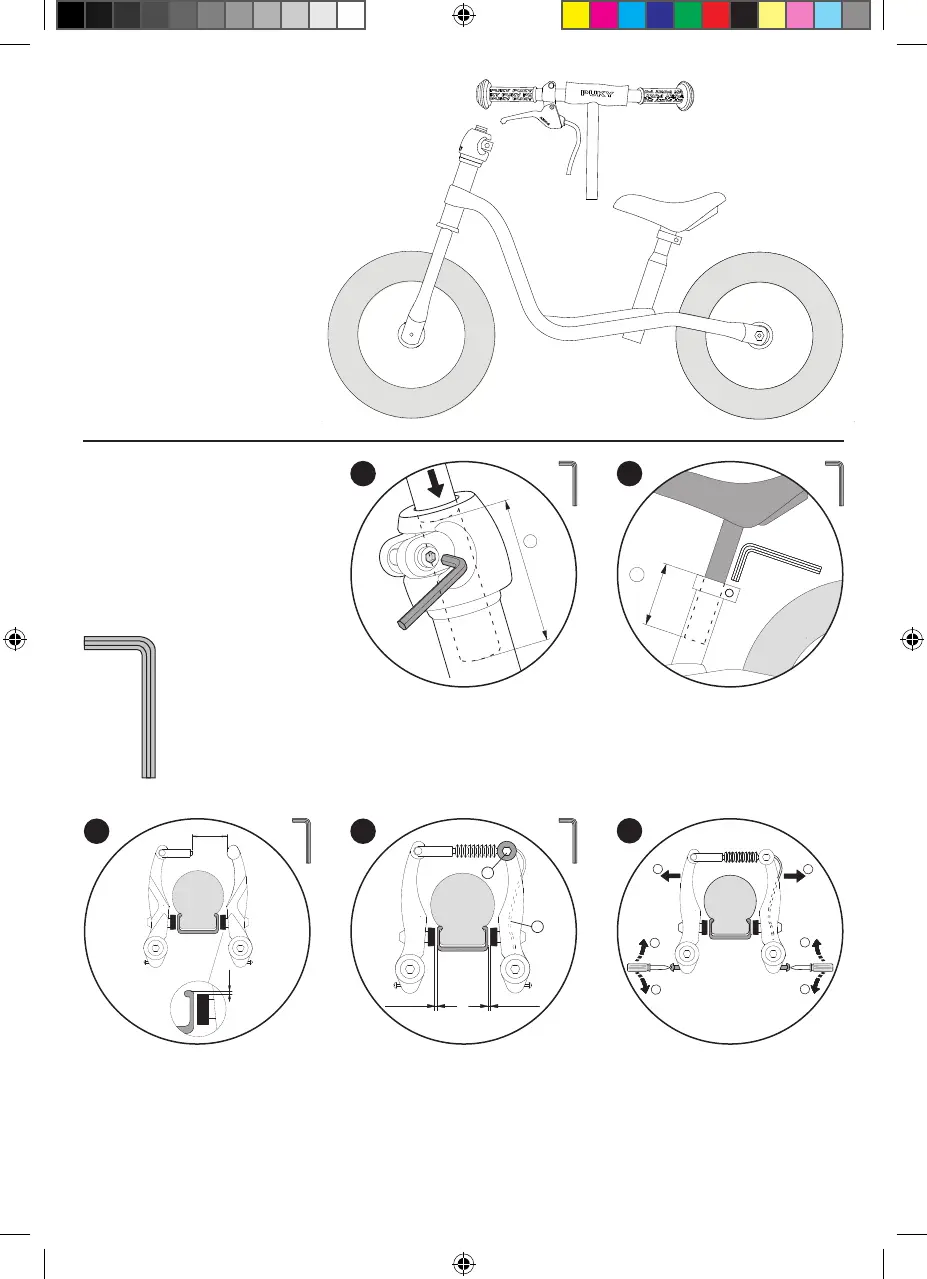

KOKKUPANEK
Kokkupanekuks vajate järgmiseid
tööriistu (ei kuulu tarnekomplekti)
1. Kuuskantvõti 5 mm
Sisestage juhtraud juhttorusse ja kinnitage kruviga. Pöörake
tähelepanu vähima sisestussügavuse tähisele.
Pärast sadulaklambri avamist saate sadula välja tõmmata
(arvestage minimaalse sisestussügavusega!). Seejärel kinnitage
uuesti (5–8 Nm). PUKY on selle ratta piduri juba paigaldanud ja
seda reguleerinud.
Piduri (V-pidur) seadmine ja täpne reguleerimine. Ainult
mudelil LR XL. Veenduge, et piduriklotsid oleksid teineteise
suhtes paralleelselt ja pöia suhtes korrektselt joondatud. See
tähendab, et piduriklotsid peaksid olema 1 mm kõrgusel
pöia ülemise ääre kohal. Kui selline seadistus pole korrektne,
lõdvendage piduriklotsi (1) kinnitusmutrit ja joondage nagu
ülalpool kirjeldatud. Selleks tõmmake pidurihooba ja kinnitage
kinnitusmutter (5–8 Nm).
Piduritrossi pinget saab reguleerida ankurmutriga (A), et iga
piduriklots oleks pöiast 1,5 mm kaugusel. Kohandamise
vajaduse korral tuleb väljaulatuv traadi ots uuesti piduri
külge kinnitada.
Nüüd keerake piduriharude keskpaika seadmiseks
seadistuskruvi. Selleks läheb vaja ristpeakruvikeerajat.
Piduriharude pinge ühtlaseks jagamiseks mõlemale poole
ja seadete toimima hakkamiseks on oluline pidurhoobade
mitmekordne käitamine. Piduri/pöia kokkupuude peab
olema mõlemal poolel sama.
