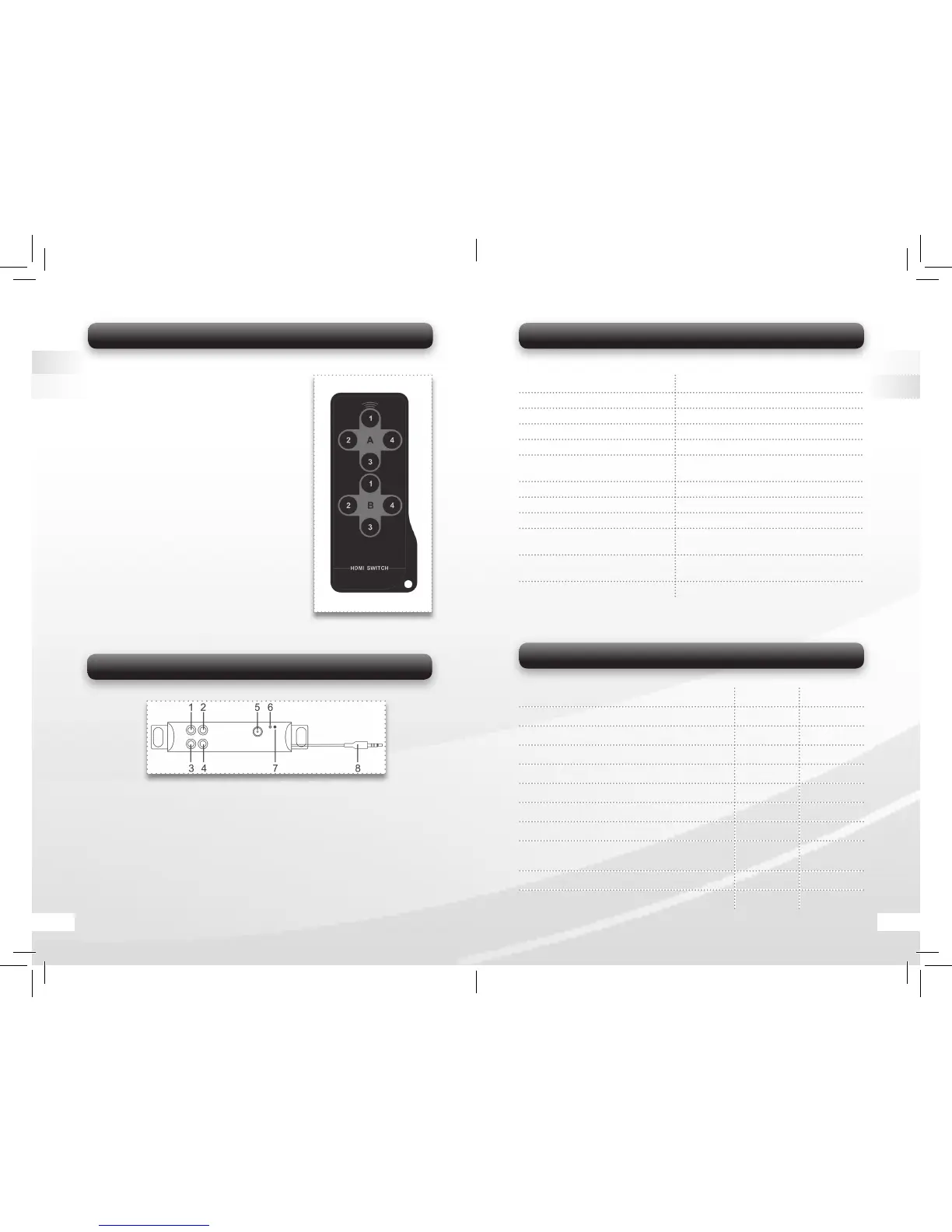

5.3.2 Fernbedienung
1. A-1 Schaltet das HDMI Eingangssignal 1
zum Ausgang A.
2. A-2 Schaltet das HDMI Eingangssignal 2
zum Ausgang A.
3. A-3 Schaltet das HDMI Eingangssignal 3
zum Ausgang A.
4. A-4 Schaltet das HDMI Eingangssignal 4
zum Ausgang A.
5. B-1 Schaltet das HDMI Eingangssignal 1
zum Ausgang B.
6. B-2 Schaltet das HDMI Eingangssignal 2
zum Ausgang B.
7. B-3 Schaltet das HDMI Eingangssignal 3
zum Ausgang B.
8. B-4 Schaltet das HDMI Eingangssignal 4
zum Ausgang B.
Bild 4
5.4 IR Kontrollbox
Wichtig: Sie benötigen die IR Verstärker Box ausschließlich in Kombination
mit der HDMI Matrix.
1-4 IR: Verbinden Sie bis zu 4 HDMI Quellen, um diese mit der Original
Fernbedienung zu steuern. Platzieren Sie die IR Flasher der
IR Verlängerung hierzu an den IR Eingängen der Quellgeräte.
5 DC IN: Stromanschluss für das 5V/1A Netzteil.
6 Verbindungs Anzeige: Zeigt an ob ein IR Signal aktiv ist
7 Strom Anzeige: Zeigt an ob das Gerät eingeschaltet ist.
8 IR Stecker: Verbinden Sie den IR Stecker mit dem IR Anschluss am
HDMI Switch (Nummer 16 Bild 3).
Bild 5
3. Spezifi kationen
4. Standard Verpackung WHD100 / WHD100M4
Video Format Support
TV: 1080p, 1080i, 720p, 576p, 480p
Audio Format Support PCM, DTS, DOLBY DIGITAL
RF Communication System MIMO
Modulation OFDM
Maximum Transmission Power 12dBm
mage Transmission Distance
20 meters open fi eld and
10 meters through wall
Image Delay < 1ms
Antenna High Performance Internal Antennas
Operating Frequency 5.1GHz bis 5.9GHz
IR Carrier Modulation
Frequency Support
38KHz
Power Supply
AC In 100~240V, DC Out 5V / 2.5A
Power Adapter
Operation Temperature 0°C bis 40°C
WHD100 WHD100M4
Wireless HD AV Transmitter (TX) 1x 1x
Wireless HD AV Receiver (RX) 1x 1x
V / 2.5A DC Power Adapter for TX and RX 2x 2x
HDMI Extension Cable 1,2m 1x 1x
4x2 HDMI Matrix - 1x
Remote Control for the HDMI Switch - 1x
IR Extender Box - 1x
5V / 1A DC Power Adaptor for
IR Extender Box
- 1x
Infrared Eye Extension Cable 1,5m 1x 4x
User Manual 1x 1x
