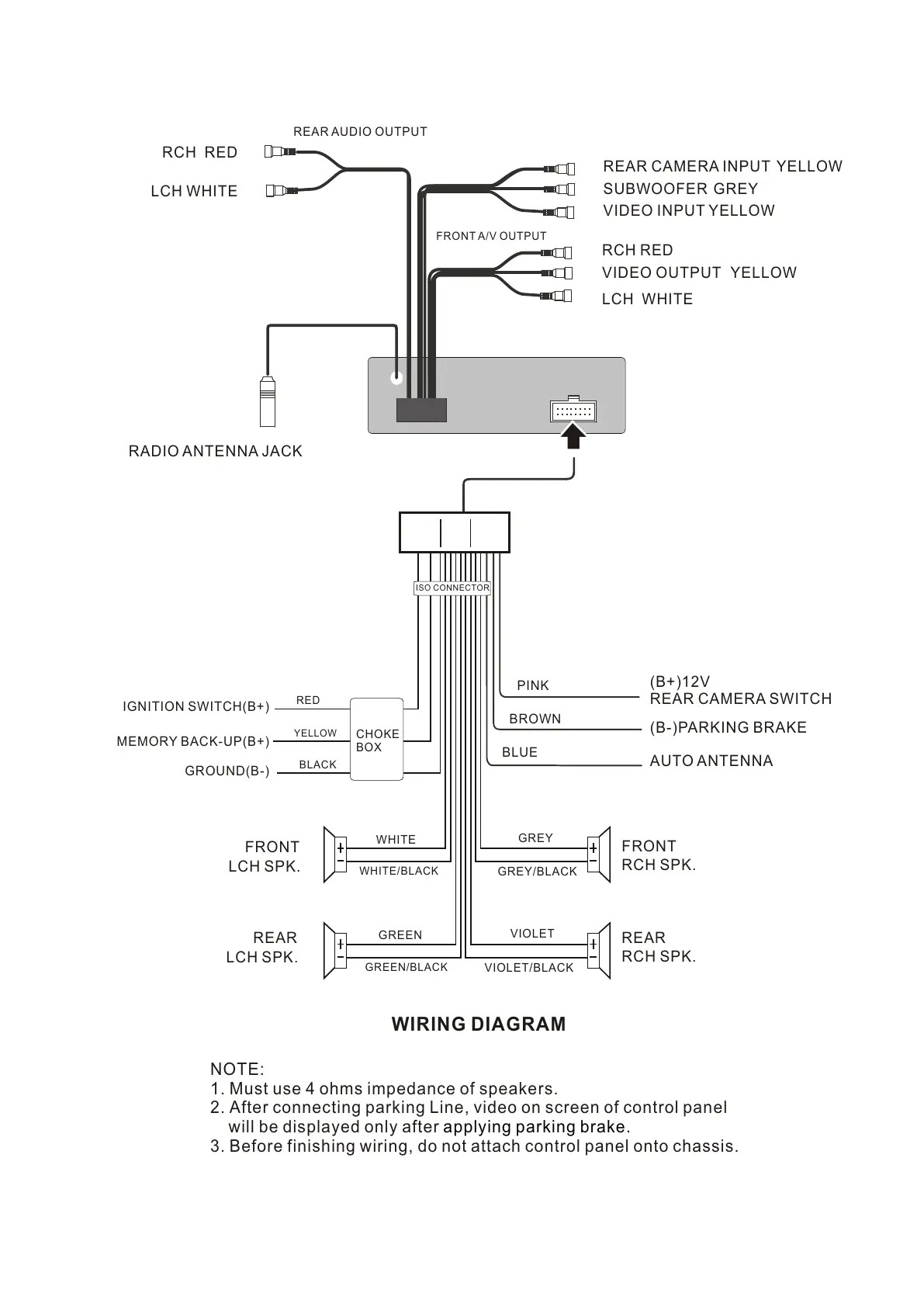

WIRING DIAGRAM
NOTE:
1. Must use 4 ohms impedance of speakers.
2. After connecting parking Line, video on screen of control panel
will be displayed only after
3. Before finishing wiring, do not attach control panel onto chassis.
applying parking brake.
SUBWOOFER GREY
VIDEO INPUT YELLOW
RCH RED
LCH WHITE
REAR AUDIO OUTPUT
LCH WHITE
RCH RED
VIDEO OUTPUT YELLOW
FRONT A/V OUTPUT
REAR CAMERA INPUT YELLOW
BROWN
PINK
(B+)12V
REAR CAMERA SWITCH
(B-)PARKING BRAKE
GREY
GREY/BLACK
FRONT
RCH SPK.
VIOLET
VIOLET/BLACK
WHITE
WHITE/BLACK
GREEN
GREEN/BLACK
REAR
LCH SPK.
AUTO ANTENNA
BLUE
GROUND(B-)
MEMORY BACK-UP(B+)
IGNITION SWITCH(B+)
RED
YELLOW
BLACK
REAR
RCH SPK.
FRONT
LCH SPK.
CHOKE
BOX
RADIO ANTENNA JACK
ISO CONNECTOR
