Pylex 11052 - Page 9

Piece I
2 X CC
½"
SCREW - VIS
GATE SIDE
2 X CC
SCREW - VIS
8

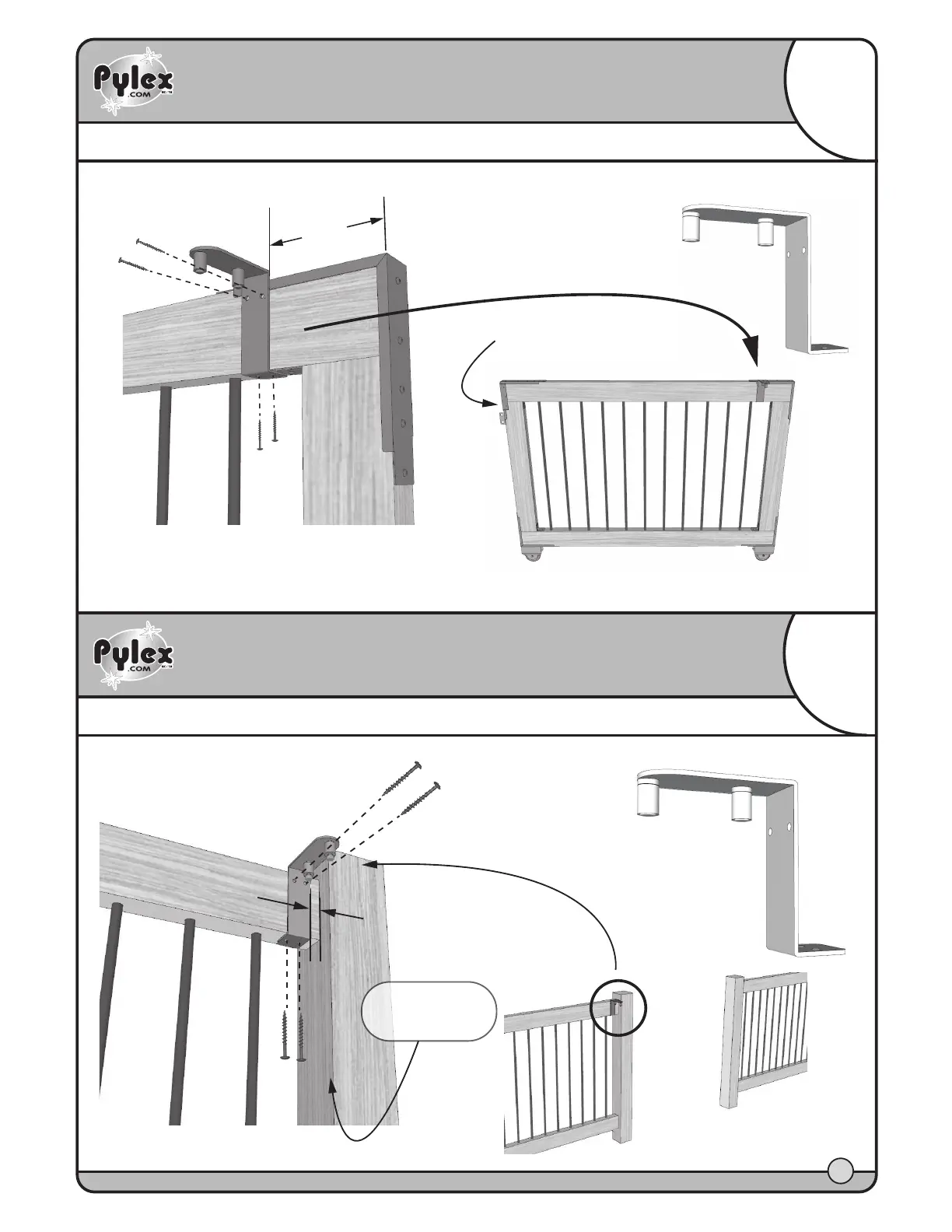

INSTALLATION OF "I" PIECE ON GATE DOOR - INSTALLATION DE LA PIÈCE "I" SUR LA BARRIÈRE
INSTALLING OF "I" PIECE ON RAILING - INSTALLATION DE LA PIÈCE "I" SUR LA RAMPE
STEP • ÉTAPE
STEP • ÉTAPE
6
Piece I
2 X CC
SCREW - VIS
2 X CC
SCREW
VIS
5 ¼"
CÔTÉ BARRIÈRE
9
HANDLE
POIGNÉE
BACK VIEW / VUE ARRIÈRE
Upper right corner
Coin supérieur droit
Il est recommandé de pré-percer
avec une mèche de 1/16"
It is recommended to pre-drill
an 1/16" hole
It is recommended to pre-drill
an 1/16 " hole
Il est recommandé de pré-percer
avec une mèche de 1/16"
A
A
B
