Pylex 12075 - Step 5: Install Part C Brackets; Step 6: Measure Temporary Posts

BEAM
POUTRE
60" 60"
60"
5
6

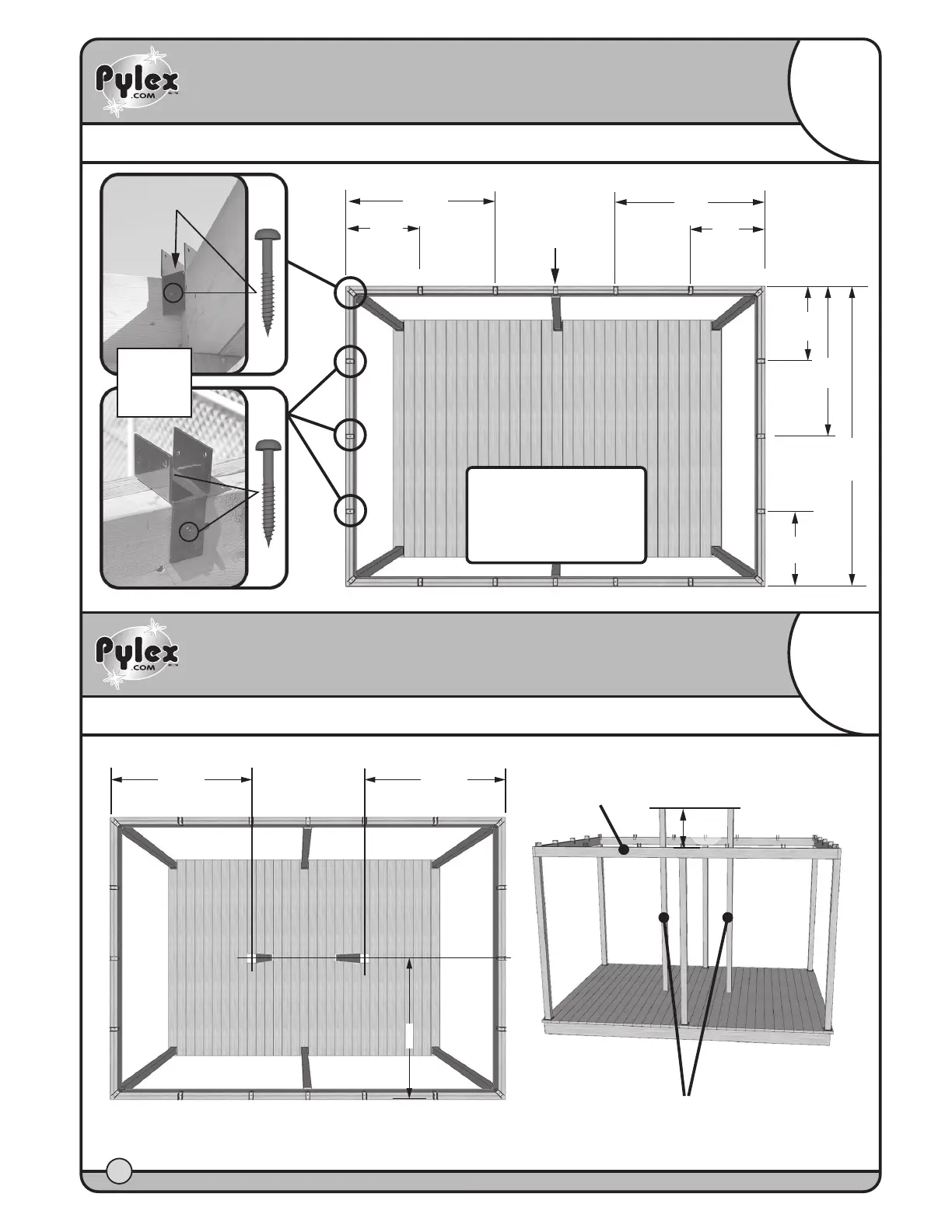

AT 60" ON EACH SIDE OF THE GAZEBO. MEASURE THE TEMPORARY POSTS AS SHOWN BELOW
À 60" DE CHAQUE COTÉ DU GAZEBO. MESURER LES POTEAUX TEMPORAIRES
WWW.PYLEX.COM
INSTALL 20 «C» PARTS TO THE LOCATIONS SHOWN BELOW
INSTALLER 20 PIÈCES «C» AUX ENDROITS INDIQUÉS CI-DESSOUS
60"
60"
30"
30"
120"
60"
30"
30"
STEP • ÉTAPE
10' X 14' GAZEBO AND ABOVE • GAZEBO DE 10' X 14' ET PLUS
STEP • ÉTAPE
10' X 14' GAZEBO • GAZEBO DE 10' X 14'
9
See pages / Voir pages
17-18 -19
OTHER DIMENSIONS
AUTRES DIMENSIONS
10' X 14'
CENTER
CENTRE
19"
TEMPORARY POST
POTEAU TEMPORAIRE
CUP TO 19" ABOVE OF BEAM
COUPER 19" AU DESSUS
DE LA POUTRE
16X
C
