Connexion des haut-parleurs passifs
Connexions stéréo
Connexions standard
Connecter la borne ROUGE (+) du haut-parleur DROIT à la borne ROUGE, positive (+), sur le canal
DROIT de l’amplicateur. Connecter la borne NOIRE (+) du haut-parleur à la borne NOIRE, négative
(+), correspondante de l’amplicateur. Répéter cette procédure pour le canal GAUCHE.
Dans le cas du modèle 3050, vous pouvez utiliser les bornes positives (+) ou négatives (-) qui vous
conviennent. Se reporter à l’illustration ci-dessous.
Bi-câblage
La connexion directe des réseaux aigus et graves d’un haut-parleur à un amplicateur améliore à la
fois les performances des basses et la portée dynamique.
Pour réaliser un bi-câblage: Préparer deux câbles jumeaux pour chaque haut-parleur. Dévisser
toutes les bornes du haut-parleur et retirer les deux liaisons. À présent, connecter les bornes aiguës
et graves à l’amplicateur en suivant la procédure décrite dans la section Connexion standard Se
reporter à l’illustration ci-dessous.
Lorsque vos enceintes sont connectées: allumer le système et diuser de la musique à un volume
modéré. Ajuster le placement du haut-parleur selon vos préférences.

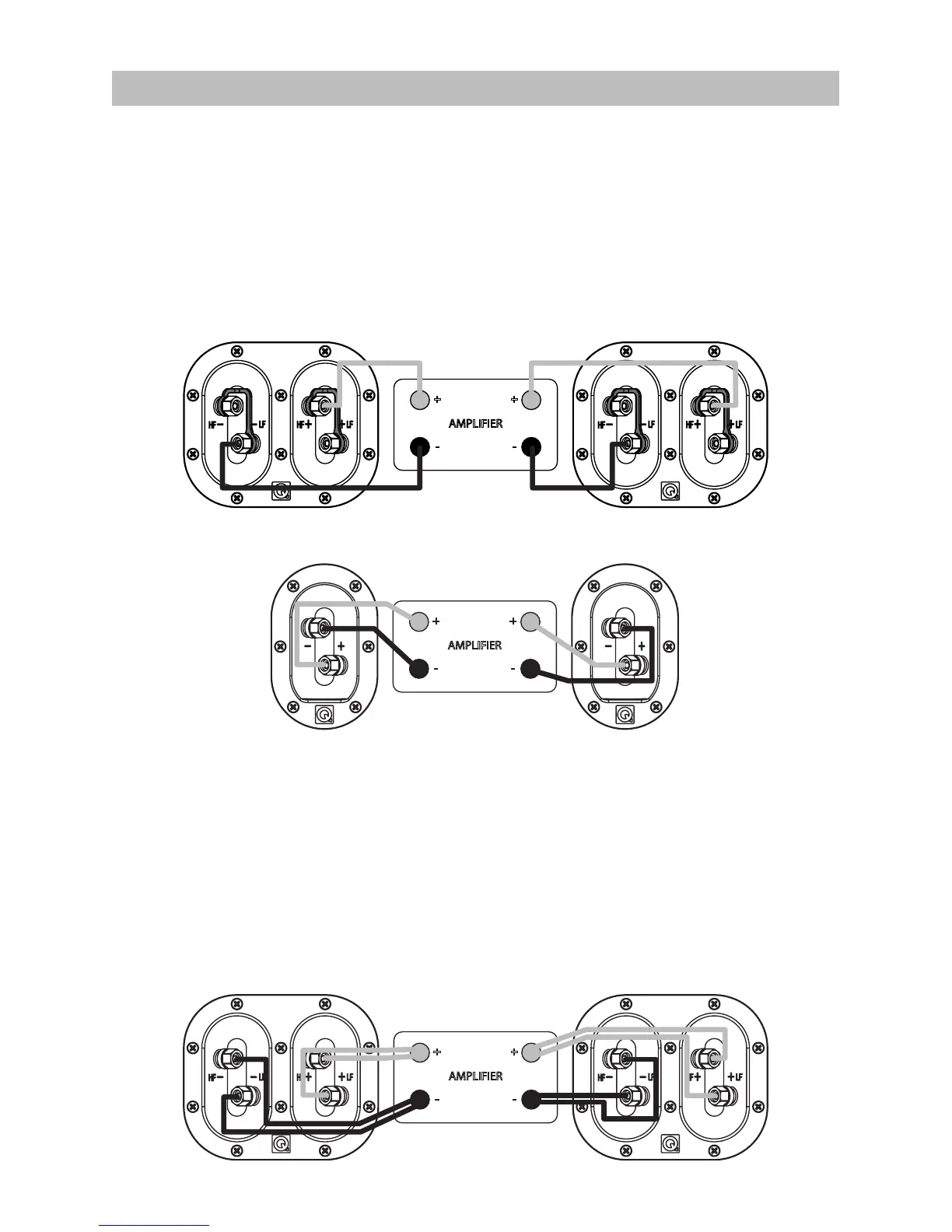

HAUT PARLEUR DROIT
Connexion standard : 3050
HAUT PARLEUR GAUCHE
AMPLIFIER
+
-
+
-
HAUT PARLEUR DROIT
Bi-câblage: 3050
HAUT PARLEUR GAUCHE
AMPLIFIER
+
-
+
-
HAUT PARLEUR DROIT
Connexion standard : 3010, 3020 et 3090C
HAUT PARLEUR GAUCHE
AMPLIFIER
+
-
+
-
