Posizionare gli altoparlanti passivi
Collegamenti stereo
Collegamenti standard
Collegare il morsetto ROSSO (+) dell’altoparlante DESTRO al morsetto positivo (+) ROSSO sul
canale DESTRO dell'amplicatore. Collegare il morsetto NERO (-) dell’altoparlante al corrispondente
morsetto negativo (-) NERO dell'amplicatore. Ripetere questa procedura per il canale SINISTRO.
Per il modello 3050 si può utilizzare qualsiasi morsetto positivo(+) o negativo (-) idoneo. Fare
riferimento all'illustrazione sottostante.
Cavo bipolare
Collegare direttamente le reti di acuti e bassi di un altoparlante ad un amplicatore migliora sia le
prestazioni dei bassi che la gamma dinamica.
Per collegare il cavo bipolare: preparare due cavi gemelli per ciascun altoparlante. Svitare tutti i
morsetti dell'altoparlante e rimuovere entrambe le barre. Ora collegare i morsetti degli acuti e quelli
dei bassi all'amplicatore seguendo la procedura descritta nel cablaggio normale. Fare riferimento
all'illustrazione sottostante.
Quando gli altoparlanti sono collegati: accendere l’impianto e riprodurre qualche brano musicale
a volume moderato. Ottimizzare il posizionamento dell'altoparlante per trovare la soluzione più
soddisfacente.

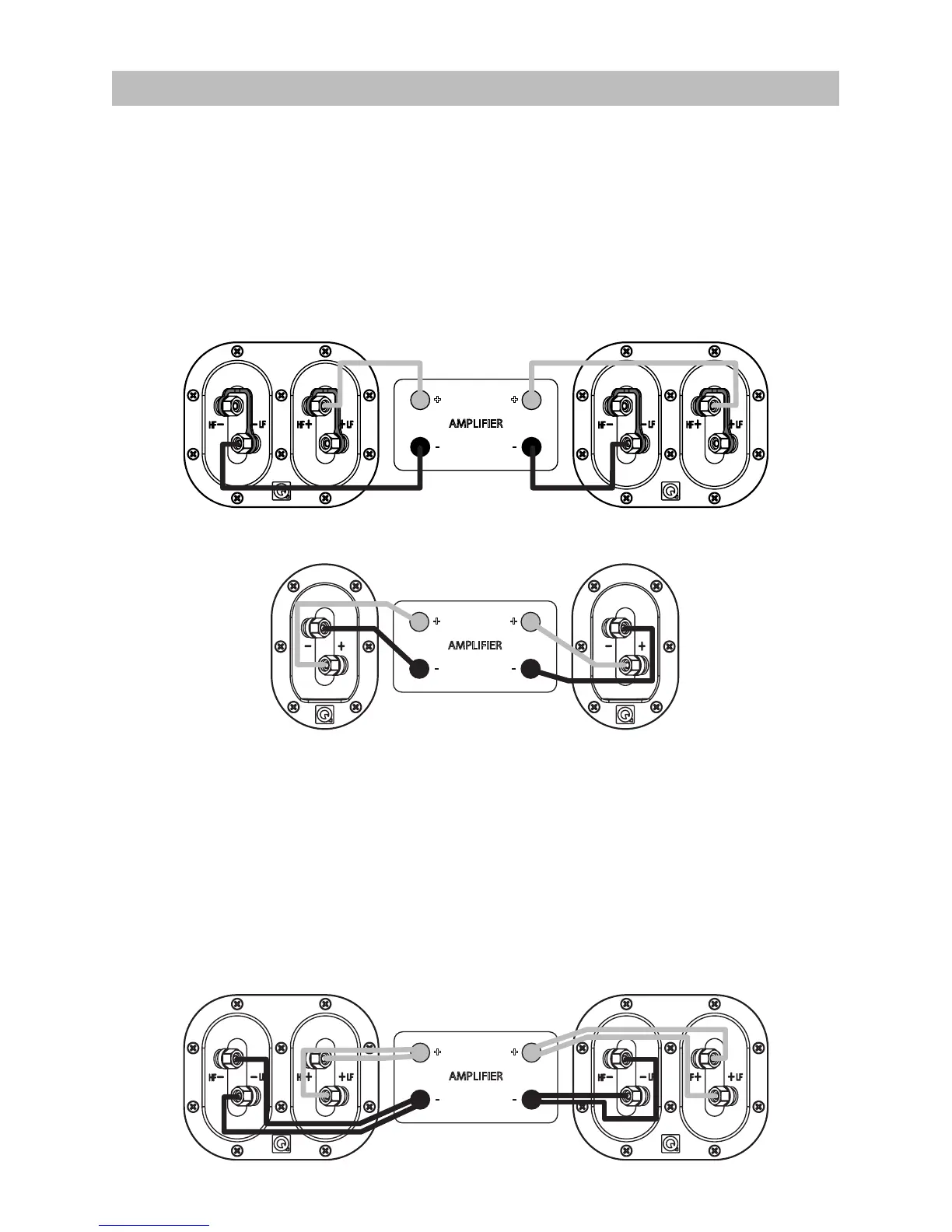

ALTOPARLANTE DESTRO
Cablaggio normale: 3050
ALTOPARLANTE SINISTRO
AMPLIFIER
+
-
+
-
ALTOPARLANTE DESTRO
Cavo bipolare: 3050
ALTOPARLANTE SINISTRO
AMPLIFIER
+
-
+
-
ALTOPARLANTE DESTRO
Cablaggio normale: 3010, 3020 e 3090C
ALTOPARLANTE SINISTRO
AMPLIFIER
+
-
+
-
