QEP 20” - Mantenimiento General

-7-

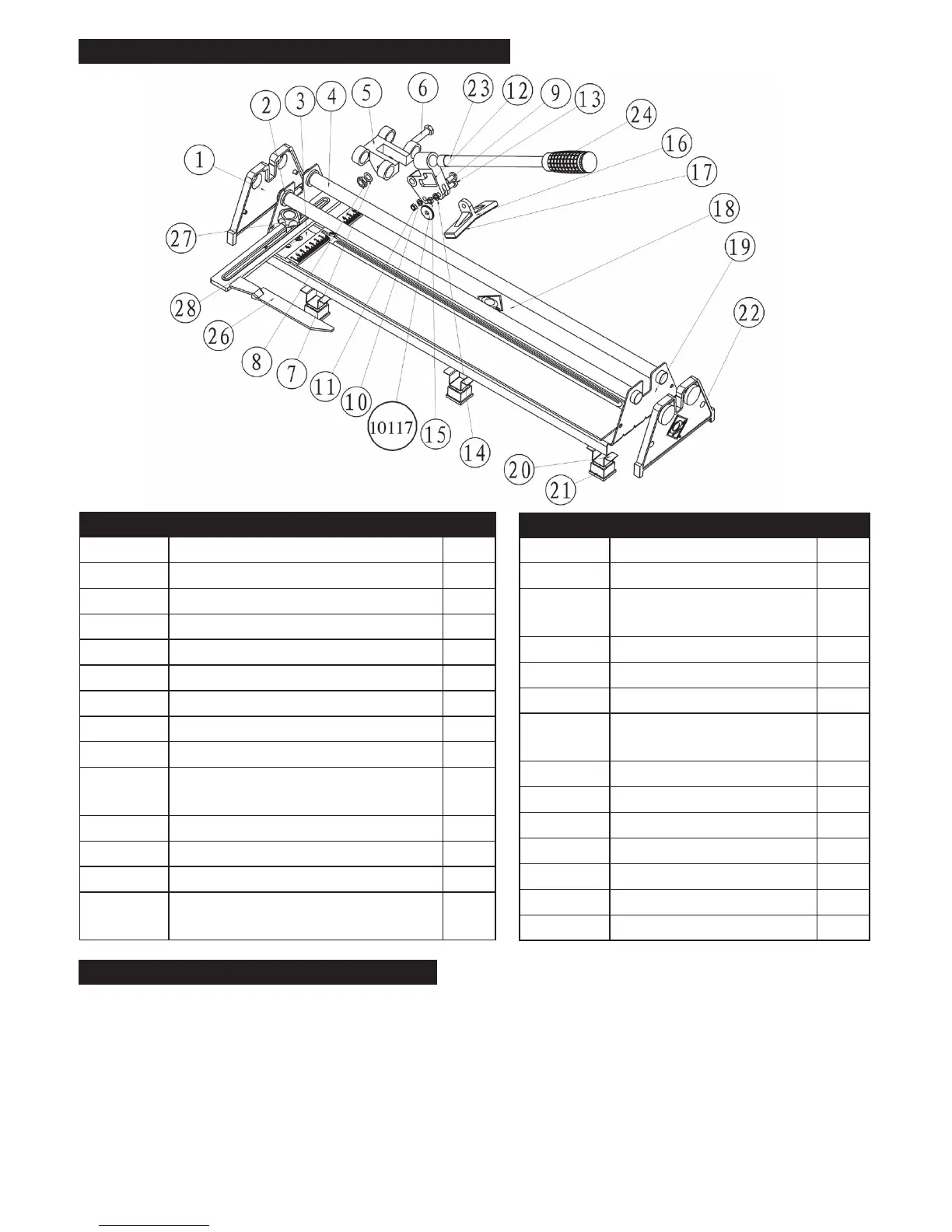

LISTA DE LAS PARTES DEL 10220
MANTENIMIENTO GENERAL
1. No debe utilizar aceite en el cortador de losetas 10220 de QEP. Si utiliza aceite even-
tualmente causará que las partes en movimiento engomen y se tornen pegajosas, por
que el aceite se mezcla con la mugre y el polvo creado al cortar la loseta.
2. Es normal que los rieles de cromo platinado se desgasten, puede distribuir el desgaste
uniformemente, rotando ocasionalmente cada uno de los dos rieles.
3. La única parte que necesita rutinariamente ser reemplazada, es el rodel de corte
en carburo.
Nu. Descripción Cant
10220-1 Cobertor para el marco 2
10220-2 Collar de parada al límite 2
10220-3 Regla 1
10220-4 Barra de guía 2
10220-5 Soporte 1
10220-6 M8 Perno 1
10220-7 Arandela plana de 8 mm 1
10220-8 M8 Tuerca 1
10220-9 M5 Perno 1
10220-10 Arandela de bloqueo
de 5 mm
1
10220-11 M5 Tuerca 1
10220-12 Soporte para el rodel de corte 1
10220-13 M6 Perno 1
10220-14 Arandela de bloqueo
de 6 mm
1
Nu. Descripción Cant
10220-15 M6 Tuerca 1
10220-16 Barra separadora 1
10220-17 Almohadilla
de caucho
1
10220-18 Almohadilla 2
10220-19 Base 1
10220-20 Patas de soporte 6
10220-21 Cobertor para
las patas
6
10220-22 Remache de 5mm 4
10220-23 Barra para la manija 1
10220-24 Manija 1
10117 Rodel de corte 1
10220-26 Escuadra 1
10220-27 Tornillo 1
10220-28 M6 Tornillo 2
