19
FR

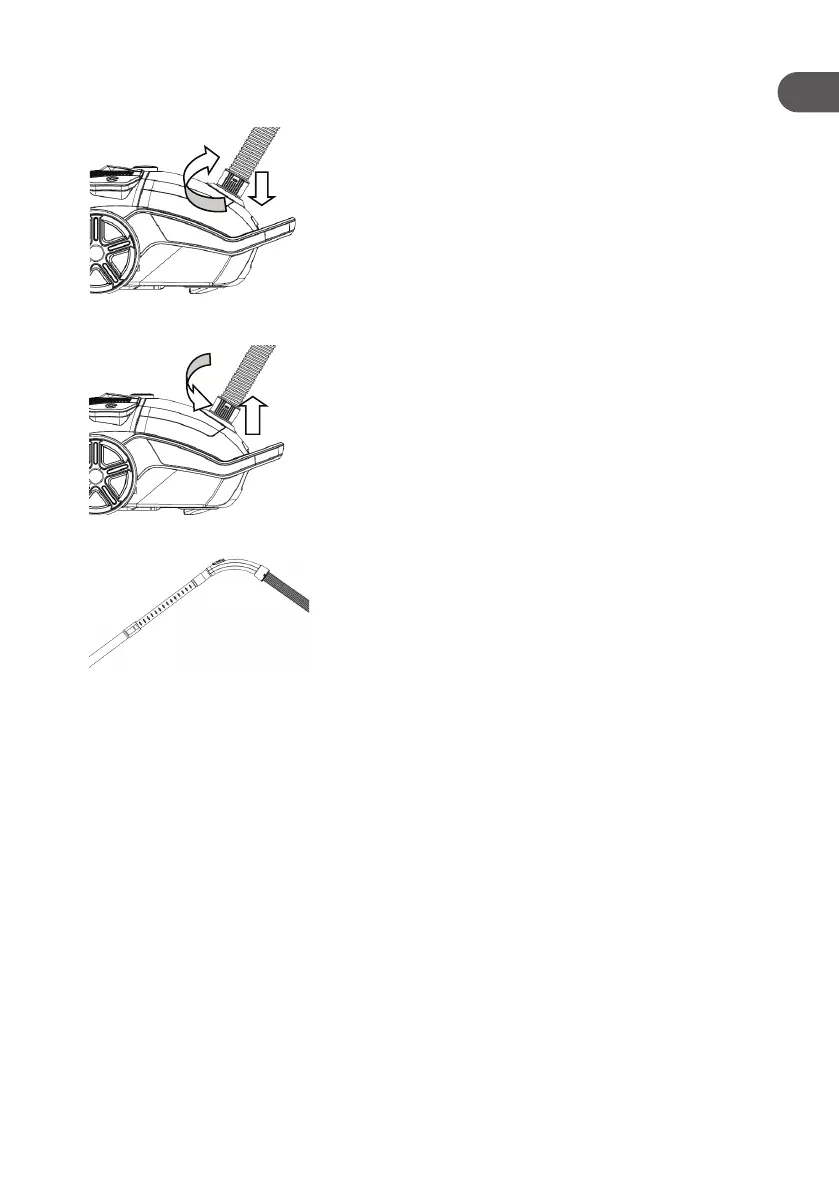

3. MONTAGE / DEMONTAGE
Raccorder le tuyau d'aspiration (16).
Alignez et insérez l’extrémité à verrou baïonnette du tuyau
d'aspiration (16) dans la prise du tuyau d'aspiration (4) sur
la coque avant et tournez dans le sens horaire pour bloquer
le verrou baïonnette (image 1).
Retirer le tuyau d'aspiration (16).
Tournez l’extrémité à verrou baïonnette du tuyau
d’aspiration (16) dans le sens anti-horaire pour déverrouiller
le verrou baïonnette. Retirez l’extrémité à verrou baïonnette
du tuyau d'aspiration (16) de la prise du tuyau d'aspiration
(4) (image 2).
Insérez le tube d'aspiration (14) dans l’extrémité incurvée du
tuyau d'aspiration (16) (Fig 3).
Image 1
Image 2
Image 3
