54
8
9
7
C
B
A
6
2
3
1
15 cm lub więcej
12 cm lub więcej
12 cm lub więcej
Filtr powietrza
LEWA STRONA
30 cm lub więcej
Wylot
powietrza
60 cm lub więcej
PRZÓD
200 cm lub więcej
TYŁ
30 cm lub więcej
PRAWA STRONA
60 cm lub więcej
Pilot zdalnego sterowania
Wkręt mocujący B ST
2,9 × 10-C-H
Uchwyt pilota zdalnego
sterowania
osłona

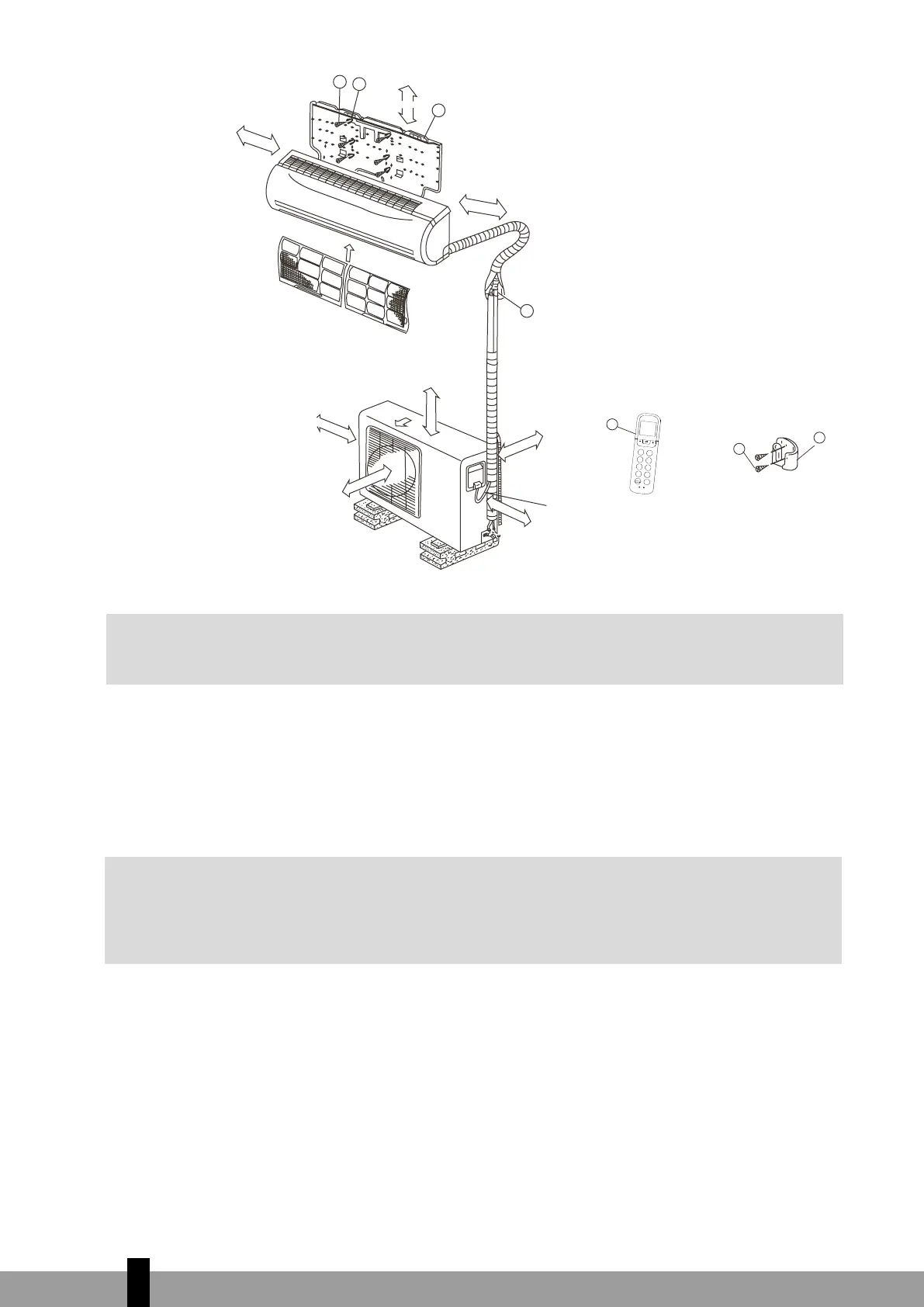

Rys. 1
G
UWAGA
Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od
wyglądu zakupionego klimatyzatora.
3. CZYNNOŚCI, JAKIE NALEŻY WYKONAĆ PRZED ZAINSTALOWANIEM KLIMATY-
ZATORA
a. Określić miejsce, w którym część wewnętrzna i zewnętrzna mogą zostać zainstalowane. Patrz rozdział
5 i 6.
G
UWAGA
• Należy uwzględnić miejsce, do którego może zostać odprowadzona woda kondensacyjna.
• Odległość pomiędzy częścią wewnętrzną a zewnętrzną może wynosić maksymalnie 4 metry ze
względu na długość przewodów.
b. Zainstalować płytę montażową części wewnętrznej. Patrz rozdział 7.1
c. Wywiercić otwór na zewnątrz, przez który mogą być przeprowadzone przewody. Patrz rozdział 7.2
d. Przeprowadzić przewody części wewnętrznej przez otwór w ścianie i zawiesić część wewnętrzną,
przy użyciu haków znajdujących się z tyłu, na górnych hakach płyty instalacyjnej oraz sprawdzić, czy
urządzenie jest dobrze zamocowane. Na razie nie zamykać dolnych haków.
:
