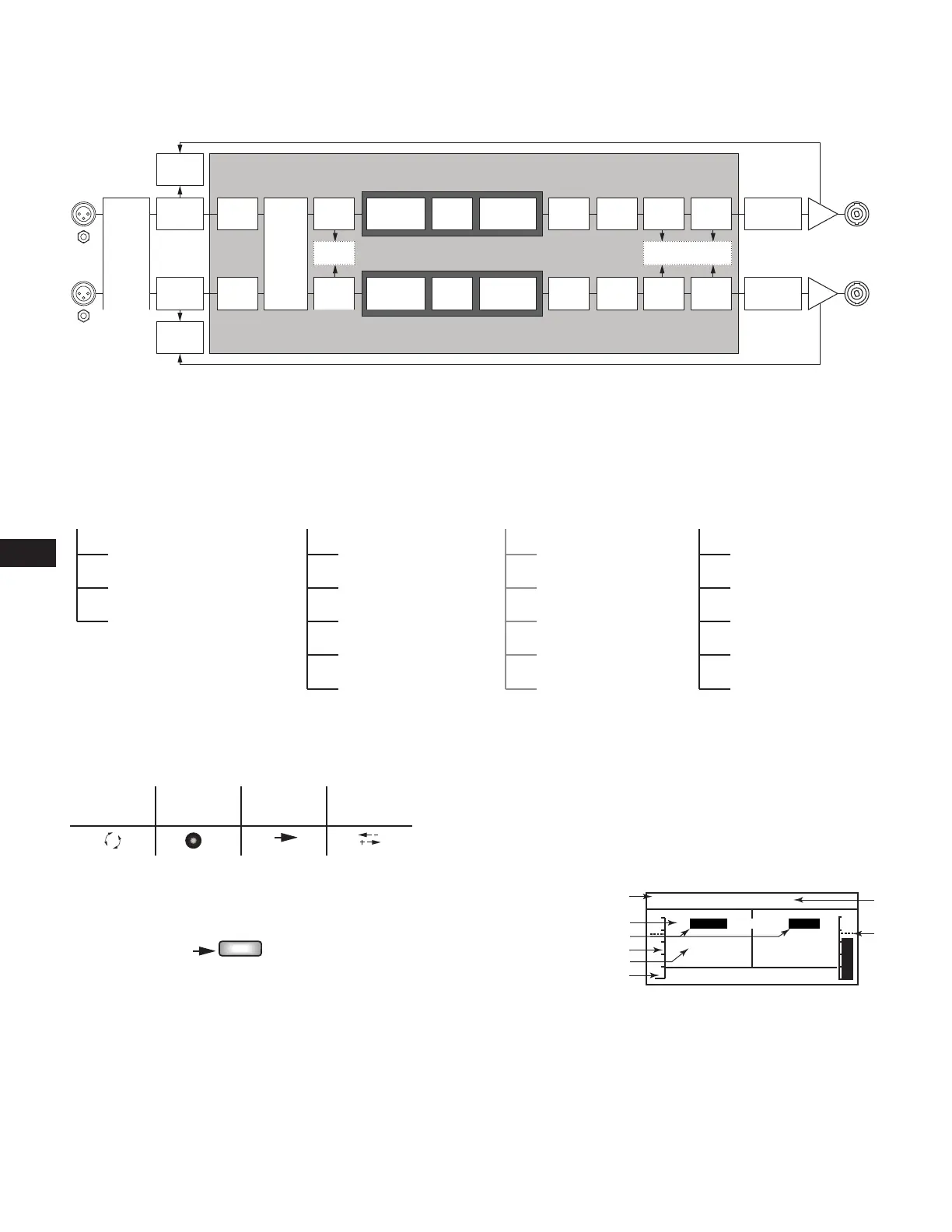

GXD-Signalfluss
— Abbildung 6 —
1
2
Clip
Digital Signal Processing (DSP)
Sensitivity
A/D
Converter
Signal
Presence
Routing
Matrix
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
A
Crossover
LCD LCD
A/D
Converter
Signal
Presence
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
B
Clip
Einrichtung und Bedienung
Menüstruktur
— Abbildung 7 —
PRESET
PRESET RECALL
PRESET SAVE
PRESET SAVE AS
STEREO DSP*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
UTILITIES
STATUS
CONTRAST
TIMEOUT
LOCKOUT
RESET
DSP A / DSP B*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
* STEREO DSP und DSP A / DSP B
sind abhängig von der ausgewählten
Konfiguration.
Navigationsschlüssel
Drehen Knopfregler B
(oder A)
Auswählen/
Drücken
Einstellen
B
Home-Bildschirm
Siehe Abbildung 8
Von jedem Bildschirm
HOME
1. Sternchen (*) verweist auf eine nicht gespeicherte Änderung einer Voreinstellung
2. Aktuell aktive voreingestellte Position (P1) und Name
3. Ausgangskanal, Buchstabe A und B
4. Begrenzer-Level-Anzeige (Kanal A und B)
5. LIMIT- und CLIP-Anzeigen
6. Ausgangsmessgerät A und B (visuell)
7. Ausgangsverstärkungsbereich (digital) = -100 bis +10 dB (Kanal A und B)
8. STATUS des Verstärkers
— Abbildung 8 —
1
5
6
7
8
P1: ST SAT FULL RANGE
A
B
-100 10.0
STATUS: OK
dB
LIMIT CLIP
3
*
2
4
