QSC GXD 4

43
RU RU

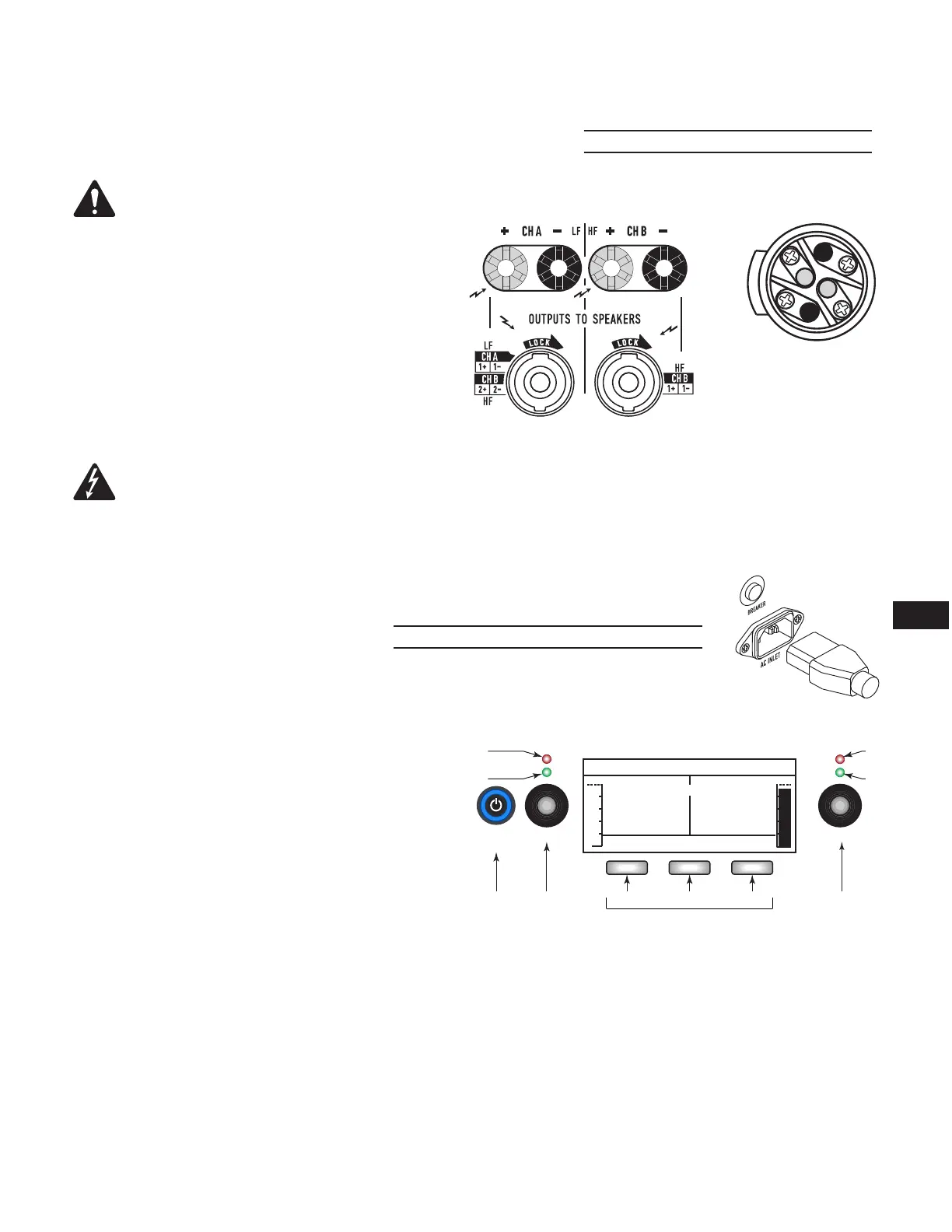

Выходы (каналы A и B)
См. рис. 2
Импеданс 4 Ом или 8 Ом
ВНИМАНИЕ! Не объединяйте выходы аудио. Не соединяйте выходы аудио
сзаземлением.
Подключение
Соблюдайте полярность.
• Разъем NL4— см. рис. 3 .
• Полюсные зажимы — используйте вилки типа «банан» или непосредственное
подключение.
Сеть переменного тока
ПРЕДУПРЕЖДЕНИЕ! Шнур питания следует подключать
крозетке, имеющей контакт заземления.
См. рис. 4
Подсоедините шнур питания стандарта IEC к разъему на задней
стенке усилителя.
Если необходимо, нажмите кнопку для сброса автоматического
выключателя.
Органы управления и индикаторы
См. рис. 5
1. Индикатор перегрузки канала A (CLIP) — горит красным светом при уровне
сигнала на входе, вызывающем перегрузку.
2. Индикатор наличия сигнала на входе A (SIG) — горит зеленым светом при
наличии сигнала на входе.
3. Выключатель/индикатор включения — горит синим светом при включении.
4. Регулировка усиления канала A.
5. Интерфейс пользователя
a. HOME — переход на домашний экран (HOME)/просмотр текущей
предустановки (PRESET).
b. ENTER — выбор подсвеченного элемента и/или подтверждение изменения параметра.
c. EXIT — возврат на предыдущий экран и/или отмена изменения параметра.
6. Регулировка усиления канала B, выбор и регулировка параметров.
7. Индикатор наличия сигнала на входе B (SIG) — горит зеленым светом при наличии сигнала на входе.
8. Индикатор перегрузки канала B (CLIP) — горит красным светом при уровне сигнала на входе, вызывающем перегрузку.
— рис. 2 —
GXD4 Outputs
— рис. 3 —
1+
1-
2-
2+
Male NL4 Wiring
Выходная мощность
Усилитель 8 Ом 4 Ом Пиковая
мощность
GXD 4 400 Вт 600 Вт 1600 Вт
GXD 8 800 Вт 1200 Вт 4500 Вт
— таблица 2 —
— рис. 4 —
Потребление мощности
Усилитель Напряжение Ток Частота
GXD 4 100—240В перем. тока ~ 3,3—1,6A 50/60 Гц
GXD 8 100—240В перем. тока ~ 6,3—3,6A 50/60 Гц
— таблица 3 —
— рис. 5 —
HOME ENTER EXIT
+
STATUS: OK
3 4 a b c 6
GAIN
P1: ST SAT FULL RANGE
A
B
-100 10.0
1
2
7
8
CLIP
SIG
A
PROCESSING
AMPLIFIER
dB
GAIN/DSP CONTROL
CLIP
SIG
B
User Interface
5
