NOTA: Utilice una caja eléctrica cerrada.
1. Pase los cables; permite el alivio de tensión.
a. Desde la unidad MP-M o la MFC anterior.
b. A la siguiente unidad MFC, o conector de la
cadena en margarita.
2. Conecte los cables.
a. Desde el MP-M o el MFC anterior de la cadena
en margarita
b. A la siguiente unidad MFC de la cadena en
margarita
c. O al conector, necesario
en el último MFC de la
cadena en margarita.
Instalación para
Norteamérica
¡PRECAUCIÓN!: No
fuerce los cables dentro
de la caja eléctrica.
3. Conecte el MFC a la caja eléctrica.
• Para las cajas eléctricas de metal, utilice dos
tornillos para equipo montados.
• Para cajas eléctricas de plástico:
a. Retire los dos tornillos para equipo
montados y las tuercas de presión.
b. Inserte los dos tornillos roscados en los
orificios que ha dejado vacíos.
c. Coloque las tuercas de presión en los dos
tornillos roscados.

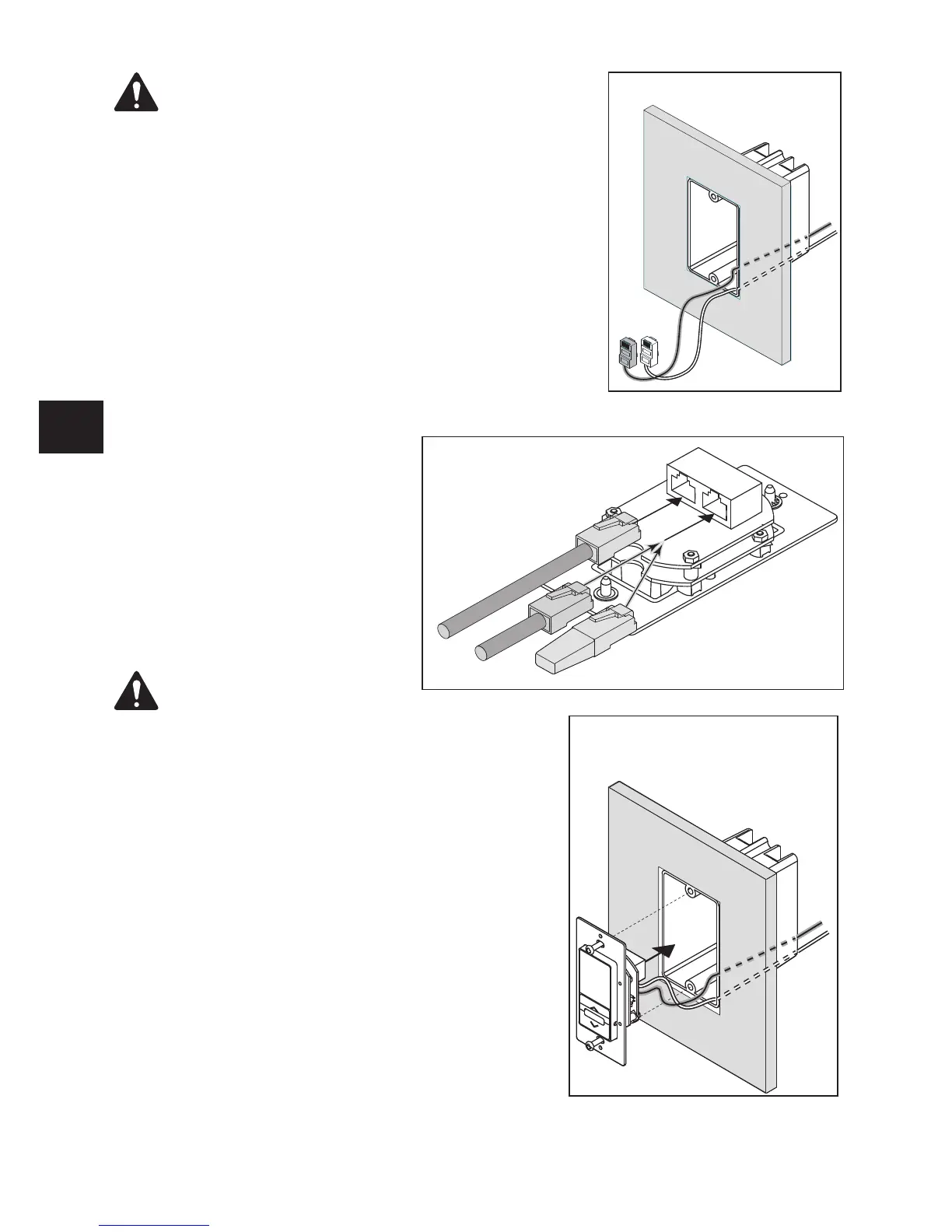

1 Pase los cables
a b
2 Conecte los cables
y el conector
b
c
a
1 Pase los cables
a b
2 Conecte los cables
y el conector
b
c
a
3 Instale el MFC
en la caja eléctrica
4 Instale la placa
de ajuste
