QSC MP-MFC-NA-WH User Manual

TD-001531-01-C 18
FR
Installation
NOTA: Utiliser le boîtier électrique fermé.
1. Faire courir les câbles sans les tendre.
a. Du MP-M ou de l’unité MFC précédente
b. À l’unité MFC suivante branchée en guirlande ou à la
fiche de terminaison.
2. Brancher les câbles
a. Du MP-M ou du MFC précédent branché en
guirlande
b. À l’unité MFC suivante
branchée en guirlande ou
c. À la fiche de terminaison,
requise sur le dernier MFC
branché en guirlande.
Installation en Amérique
du Nord
¡PRECAUCIÓN!: Ne pas forcer pour faire
entrer les câbles dans le boîtier électrique.
3. Attacher le MFC au boîtier électrique.
• Pour un boîtier électrique métallique, utiliser les
deux vis à métaux installées.
• Pour un boîtier électrique en plastique :
a. Enlever les deux vis à métaux et écrous-
poussoirs installés.
b. Insérer les deux vis autotaraudeuses dans
les deux trous libérés.
c. Installer les écrous-poussoirs sur les deux
vis autotaraudeuses.

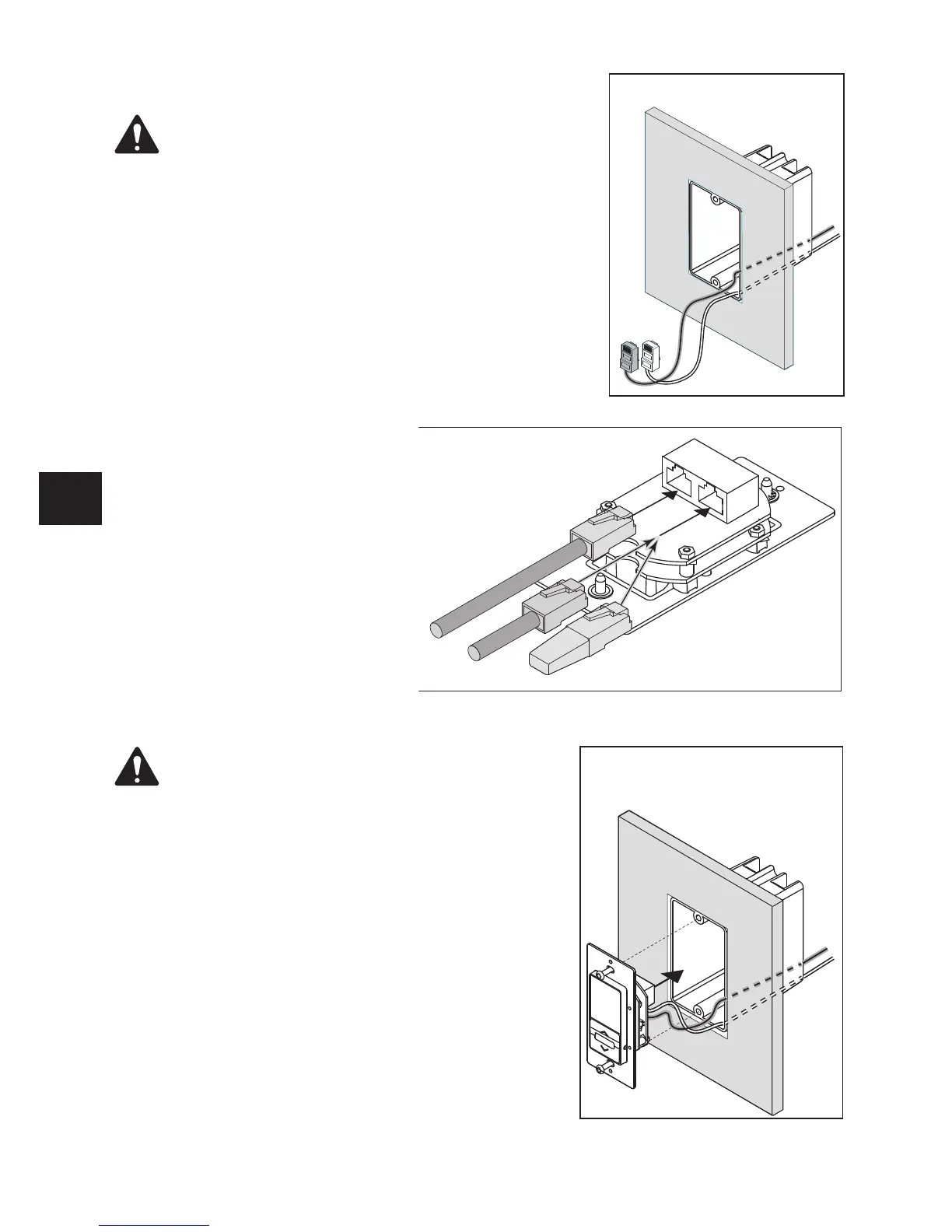

1 Faire courir les
câbles
a b
2 Brancher les
câbles et la fiche
de terminaison
b
c
a
1 Faire courir les
câbles
a b
2 Brancher les
câbles et la fiche
de terminaison
b
c
a
3 Installer le MFC sur
le boîtier électrique
4 Installer la plaque
d’encadrement
