NOTA: Geschlossene Anschlussdose
verwenden.

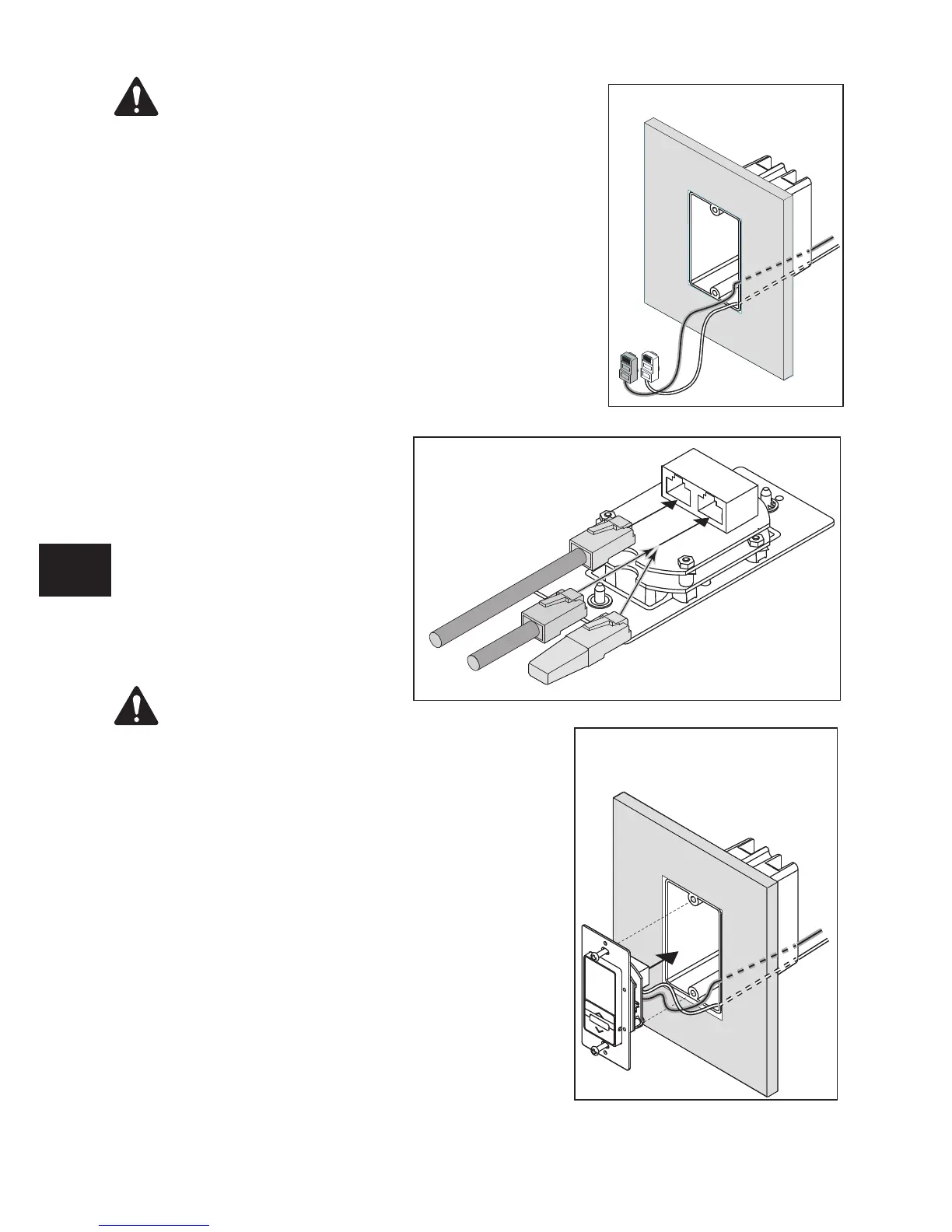

1. Kabel verlegen und für Zugentlastung sorgen.
a. Von MP-M oder vorheriger MFC-Einheit
b. Zur nächsten verketteten MFC-Einheit oder
zum Steckverbinder.
2. Kabel anschließen
a. Von MP-M oder vorheriger MFC-Einheit in einer
Verkettung
b. Zur nächsten verketteten
MFC-Einheit oder
c. Steckverbinder, an letzter
MFC-Einheit in einer
Verkettung erforderlich.
Montage in Nordamerika
VORSICHT: Kabel
nicht mit Gewalt in
Anschlussdose einführen.
3. MFC an der Anschlussdose befestigen.
• Für die Metall-Anschlussdose zwei
vorinstallierte Maschinenschrauben verwenden.
• Für Kunststoff-Anschlussdose:
a. Die beiden vorinstallierten
Maschinenschrauben und
Schiebemutternentfernen.
b. Die beiden Gewindeschneidschrauben
in die dadurch entstandenen
Löchereindrehen.
c. Die Schiebemuttern auf die beiden Gewindeschneidschrauben aufdrehen.
1
Kabel verlegen
a b
