QSC MP-MFC-NA-WH User Manual

TD-001531-01-C 33
中文

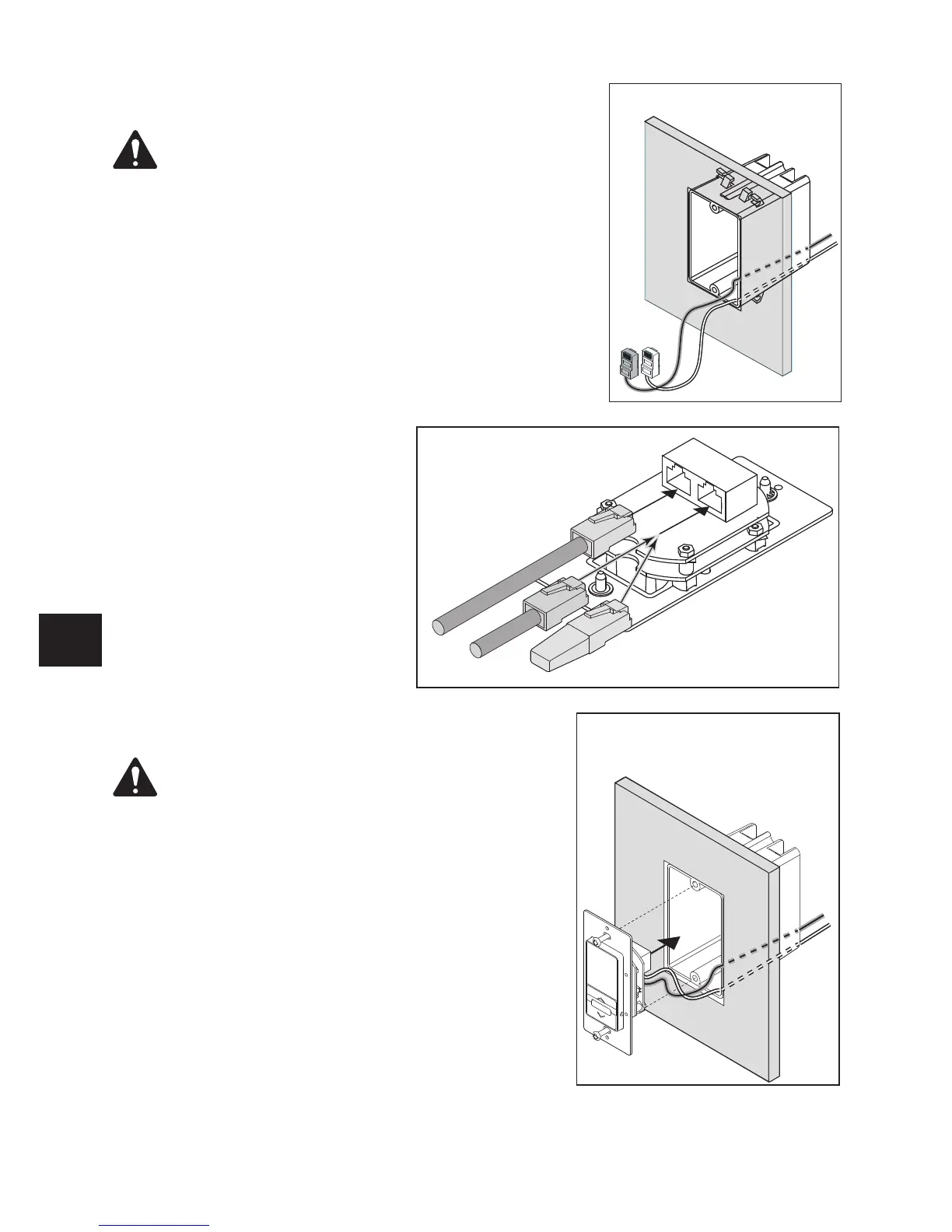

安装
󴱄󳞱 使用封闭的配电箱。
1. 送出电缆；为消除应力。
a. 从 MP-M 或之前的 MFC 单元
b. 到下一个菊链 MFC 单元，或端子插头。
2. 连接电缆
a. 从 MP-M 或菊链中之前的 MFC
b. 到下一个菊链 MFC 单元或
c. 端子插头， 要求到达菊
链中的最后一个 MFC。
󱹭󶸀󲶽󸃓
󲻎󳖑 不可强行将电缆塞入配电箱。
3. 将 MFC 连接至配电箱。
• 对于金属配电箱，使用两枚已安装的机械螺丝。
• 对于塑料配电箱：
a. 拆除两枚已安装的机械螺丝和防松螺母。
b. 在两个空出的孔中插入两枚自攻螺丝。
c. 将防松螺母安装到两枚自攻螺丝上。
1
送出电缆
a b
2 连接电缆和端子插头
b
c
a
1 送出电缆
a b
2
连接电缆和端子插头
b
c
a
3
安装 MFC 至配电箱上
4 安装微调板
