Zusammenbau:

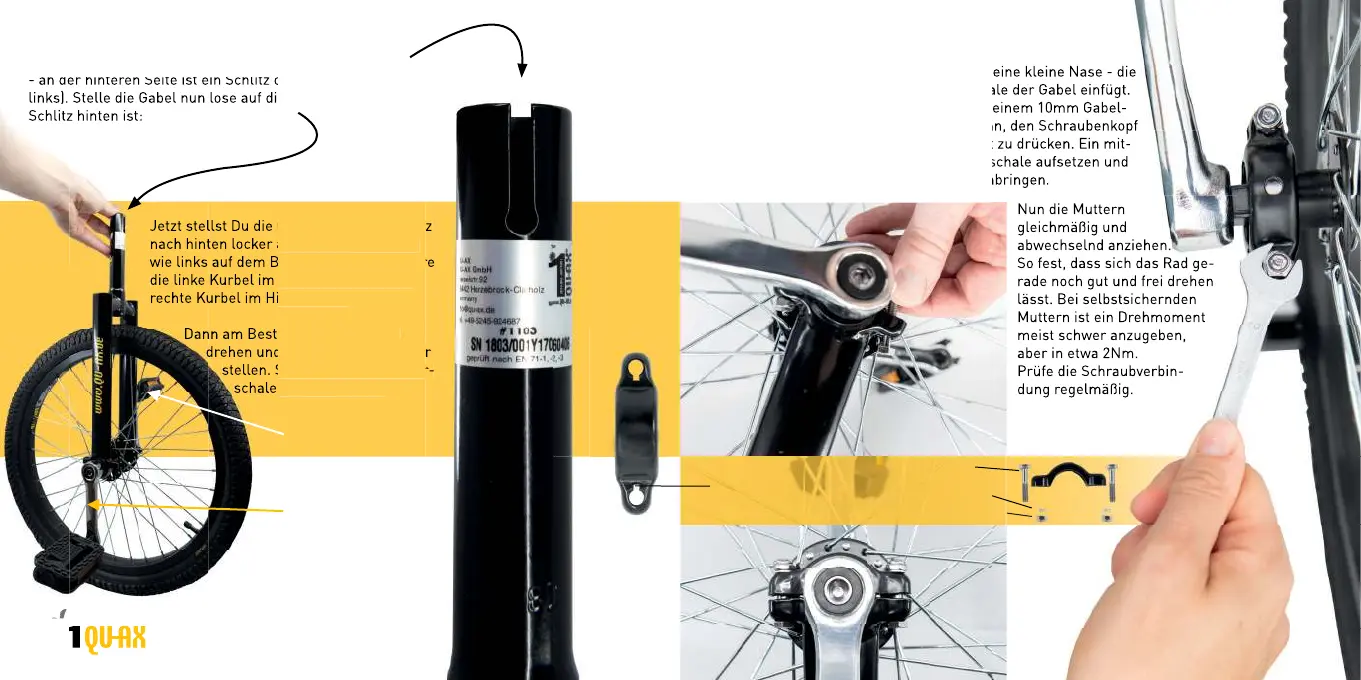

b) Jetzt nimmst Du die Gabel - auch diese hat eine Richtung
- an der hinteren Seite ist ein Schlitz oben in der Gabel (Bild
links). Stelle die Gabel nun lose auf die Lager, so dass der
Schlitz hinten ist:
Jetzt stellst Du die Gabel - mit dem Schlitz
nach hinten locker auf die Lagerschalen,
wie links auf dem Bild zu sehen. Hier wäre
die linke Kurbel im Vordergrund und die
rechte Kurbel im Hintergrund.
Dann am Besten beides um 180°
drehen und somit auf das Sitzrohr
stellen. So kannst Du die Lager-
schalen gut montieren.
L für links
R für rechts
Zusammenbau:
c) Die Lagerbefestigungsschrauben haben eine kleine Nase - die
sich in in die Nut im Loch an der Lagerschale der Gabel einfügt.
Dadurch kann gleich die Schraube mit nur einem 10mm Gabel-
schlüssel angezogen werden, es reicht dann, den Schraubenkopf
in das Loch - und somit die Nase in die Nut zu drücken. Ein mit-
drehen wird so verhindert. Dann die Lagerschale aufsetzen und
je eine Unterlegscheibe und eine Mutter anbringen.
Nun die Muttern
gleichmäßig und
abwechselnd anziehen.
So fest, dass sich das Rad ge-
rade noch gut und frei drehen
lässt. Bei selbstsichernden
Muttern ist ein Drehmoment
meist schwer anzugeben,
aber in etwa 2Nm.
Prüfe die Schraubverbin-
dung regelmäßig.
Nase
Unterlegscheibe
Nut
Mutter
