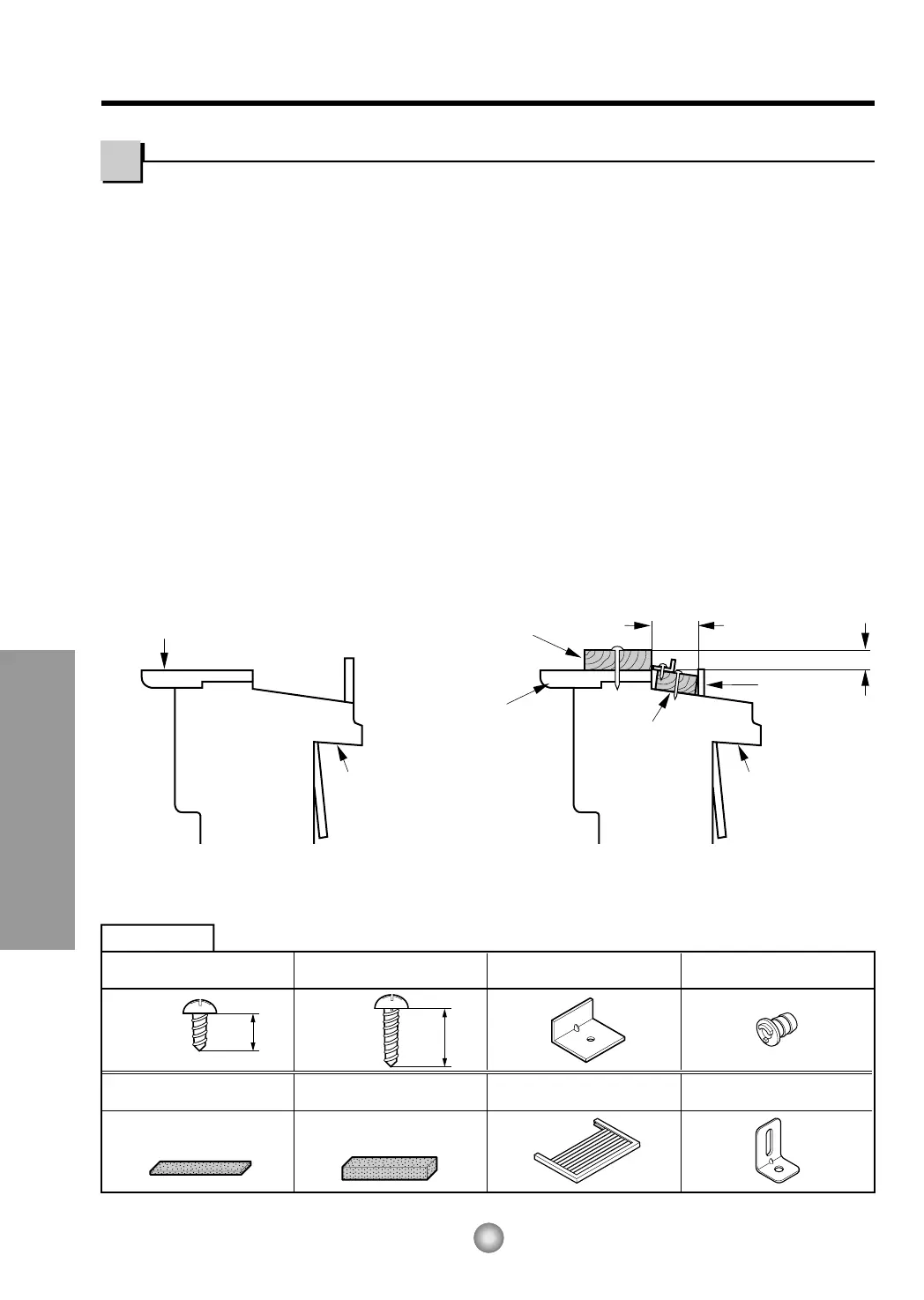

Fig.
5-2
Fig.
5-1
ANTEPECHO
INTERIOR
FRANJA DE MADERA
MONTADA SOBRE
LA PARTE SUPERIOR
DEL DESCANSO
INTERIOR
TIRA DE MADERA
PARA LA MENSULA
L Y MENSULA DE
ANTEPECHO
3
/4"-PULG
DE SEPARACION
1" MAX.
VENTANA DE
HOJA DOBLE
EXTERIORINTERIOR
ANTEPECHO
INTERIOR
ANTEPECHO
EXTERIORINTERIOR
ANTEPECHO
MATERIALES
TIPO E: 1
(BANDA DEL MARCO)
(No adhesivo
posterior
)
TIPO D: 1
(BANDA ADHESIVA)
(Adhesivo posterior)
TIPO F: 2
(PANEL GUÍA)
TIPO G: 1
(SOSTENGA PARÉNTESIS)
TIPO C: 3
(EL PARÉNTESIS L)
TAPA DEL DESAGÜE
TIPO A: 11
(TORNILLO CORTO)
10mm
TIPO B: 5
(TORNILLO MEDIANO)
16mm
NOTA: Todas las partes que soportan la ventana deben de estar bien fijas a madera,
metal, o cemento.
1. La unidad está diseñada para ser instalada en una ventana doble con anchos entre 22"
y 36". El borde superior e inferior deben de estar lo suficientemente abierto para permitir
un espacio vertical de por lo menos 13" de la parte inferior de la ventana hasta la parte
superior de la ventana.
2. Si la sobre-ventana estorba colóquese una tira de madera de 2" pulg de ancho a lo largo
del descanso de la ventana por la parte que de internamente al cuarto, y en toda su
extensión. La tira de madera debe ser lo suficientemente gruesa para elevar el descanso
de la ventana, de tal manera que la unidad de aire acondicionado pueda ser intalada sin
interferencia del marco de la sobre-ventana (storm window). Ver Fig. 5-2. La parte
superior de la tira de madera debe estar aproximadamente a
3
/4" de pulg más alta que el
marco de la sobre ventana, (storm window) para ayudar a que el agua de condensación
de la unidad fluya hacia afuera.
3. Instale una segunda tira de madera (aproximadamente 6" pulg. de largo, 1-
1
/
2" pulg de
ancho y mismo espesor que la primeratira de madera) en el centro del descanso
exterior, póngala contra la parte posterior del descanso interior. Esto elevará la ménsula
L como en la Fig. 5-2.
4. Si la distancia entre "FRANJA DE MADERA MONTADA SOBRE LA PARTE SUPERIOR
DEL DESCANSO INTERIOR" y "TIRA DE MADERA PARA LA MENSULA L Y
MENSULA DE ANTEPECHO" es mas que 1", dos tiras de modetra no son necessarias.
Requerimientos de la ventana
Instalacion
18
Requerimientos de la Ventana
