COCOON 54F01-0100x
4. Der Zusammenbau des Bettes
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T 0032 9 380 80 95 www.quax.eu -
E info@quax.eu
17

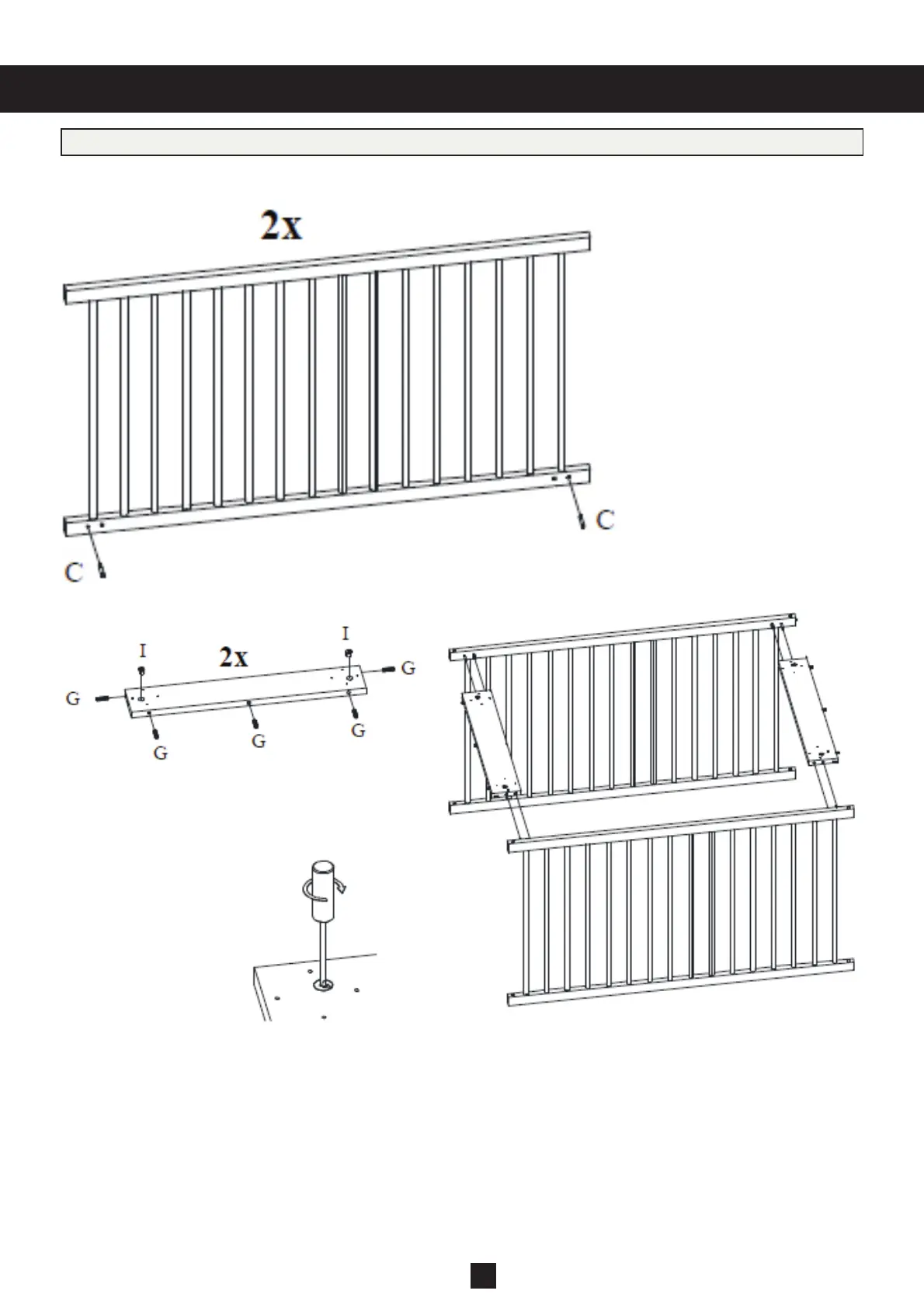

Schritt 4.1 : Verwenden Sie beide
Stäbenseiten 4 und vier Verbind-
ungsbolzen C
Eine Verbindungsbolze (C) in den
äußeren Bohrungen an der Unter-
seite der Innenseite einer Stäben-
seite (4) anziehen.
Schritt 4.2 : Verwenden Sie die Teile aus Schritt 4.1, beide Verbindungslatten 2, vier Minifi x I und zehn Holzdübel G.
Drücken Sie fünf Holzdübel (G) in die Bohrungen an der Außenseite der Verbindungslatten (2). Drücken Sie zwei Minifi x
(I) in die Löcher an der Unterseite der Verbindungslatten. Drücken Sie die Verbindungslatten mit ihren Dübeln in Bohrun-
gen und auf die Verbindungsbolzen einer Stäbenseite, die Minifi x anziehen. Drücken Sie die andere Stäbenseite mit den
Verbindungsbolzen in die Bohrungen und über die Holzdübel der Verbindungslatten. Die Minifi x anziehen.
