4. Montage du parc
Etape 1 : Utilisez les pièces A, B et les 8 boulons longs (E)
Insérez les 8 boulons longs (E) dans les ouvertures prévues en haut et en bas des
piètements (A). Insérez les deux cadres latéraux (B) avec les trous dans les bar-
reaux vers l’intérieur du parc, entre les piètements et retirez un par un les boulons
et repoussez-les à leurs place et dans les ouvertures prévues des cadres latéraux.
Maintenant les cadres pendent librement entre les piètements.
Etape 2 : Utilisez les 8 écrous cylindriques M6 (F) et les pièces de l’étape 1
Insérez un par un, un écrou cylindrique M6 (F) dans une ouverture prévue dans les
cadres latéraux (B). Soyez attentif que l’ouverture de l’écrou s’oriente vers le boulon
long. Serrez légèrement avec la clef hexagonale jointe (H). Repétez cet action avec
les autres 7 boulons. Ne serrez pas fi nalement les raccords.
Attention
Si vous souhaitez utiliser le tiroir du parc, vous devez maintenant
prendre manuel du tiroir pour le placement du couvercle F et puis
continuer avec l’étape 3

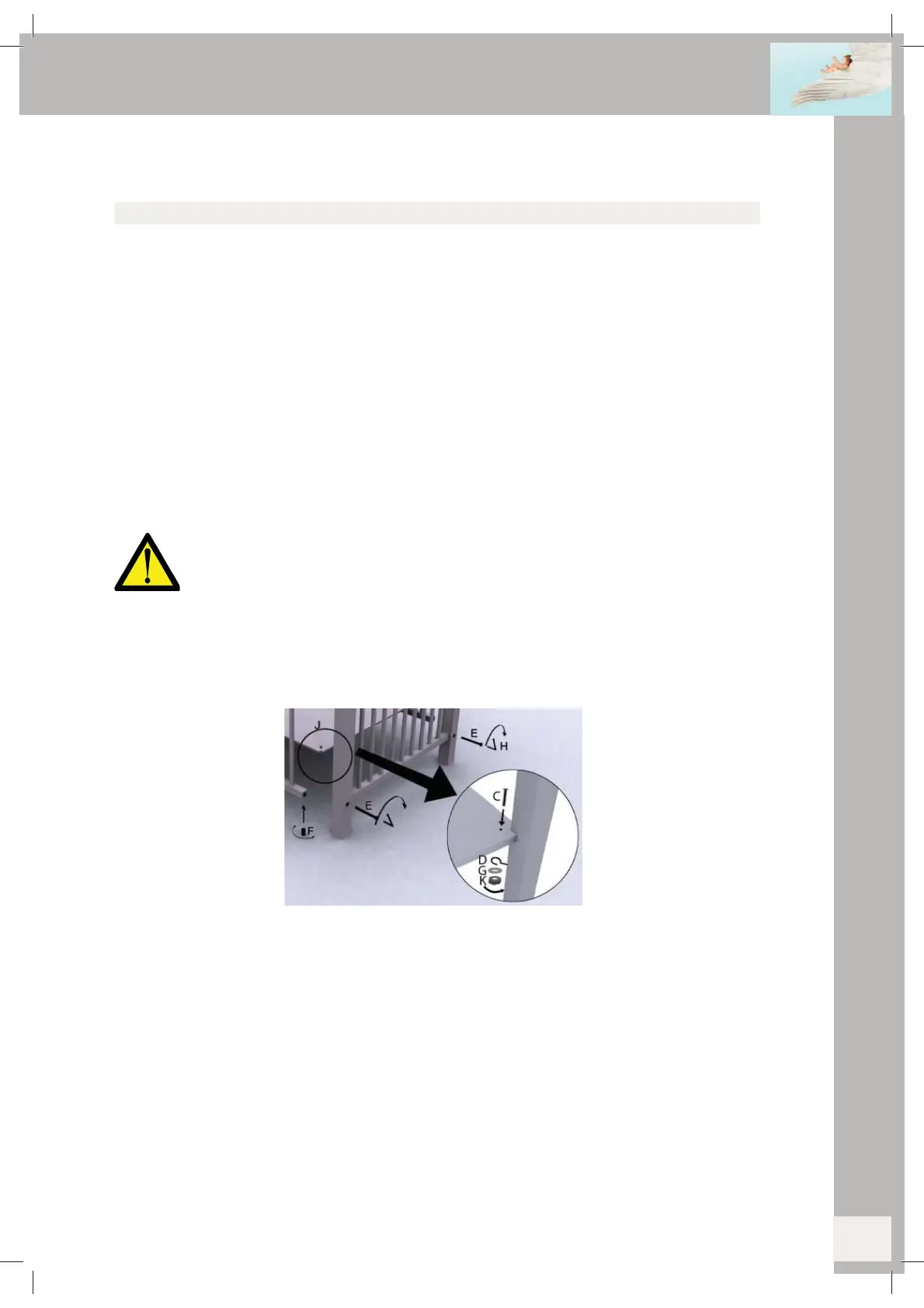

Etape 3 : Utilisez les pièces de l’étape 2, le fond (J), les 4 crochets (D), les 4 ron-
delles (G), les 4 boulons courts (C) et les 4 écrous (K)
Insérez les crochets (D) dans les ouvertures prévues des piètements (A). Soyez
attentif que tous les crochets sont à la même hauteur d’une des trois possibles posi-
tions du fond. Inserez le fond (J) dans le parc et laisser le reposer sur les crochets.
Inserez un boulon court (C) dans une ouverture du fond et à travers le crochet, po-
sez une rondelle (G) et un écrou (K) et serrez légèrement. Répétez jusque tous les
boulons soient posés. Maintenant serrez les raccords.
Etape 4 : Finalement serrez bien tout les boulons (E - étape 1)
Etape 5 : Changer la position du fond
Refaites tous les actions de l’étape 3 dans le sens invers, replacez les crochets à
une nouvelle position pour le fond et répétez étape 3.
9
www.quax.eu
info@quax.eu
MARIE LUCA 01 02 40xx
Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
