3.8. De soldeerbout controleren en
vervangen
3.8.1 De soldeerbout controleren
Laat het verwarmingselement afkoelen tot kamertemperatuur en haal de
stekker van de soldeerbout uit het soldeerstation. Meet de weerstand tussen
aansluitingen 1 & 5 op de stekker. Als u een waarde vindt die afwijkt van de
onderstaande waarde, vervang dan het verwarmingselement of
de aansluitkabel.
Tra i pin 1 e 5 (elemento riscaldante): 11Ω +/-2Ω
3.8.2 De soldeerbout demonteren

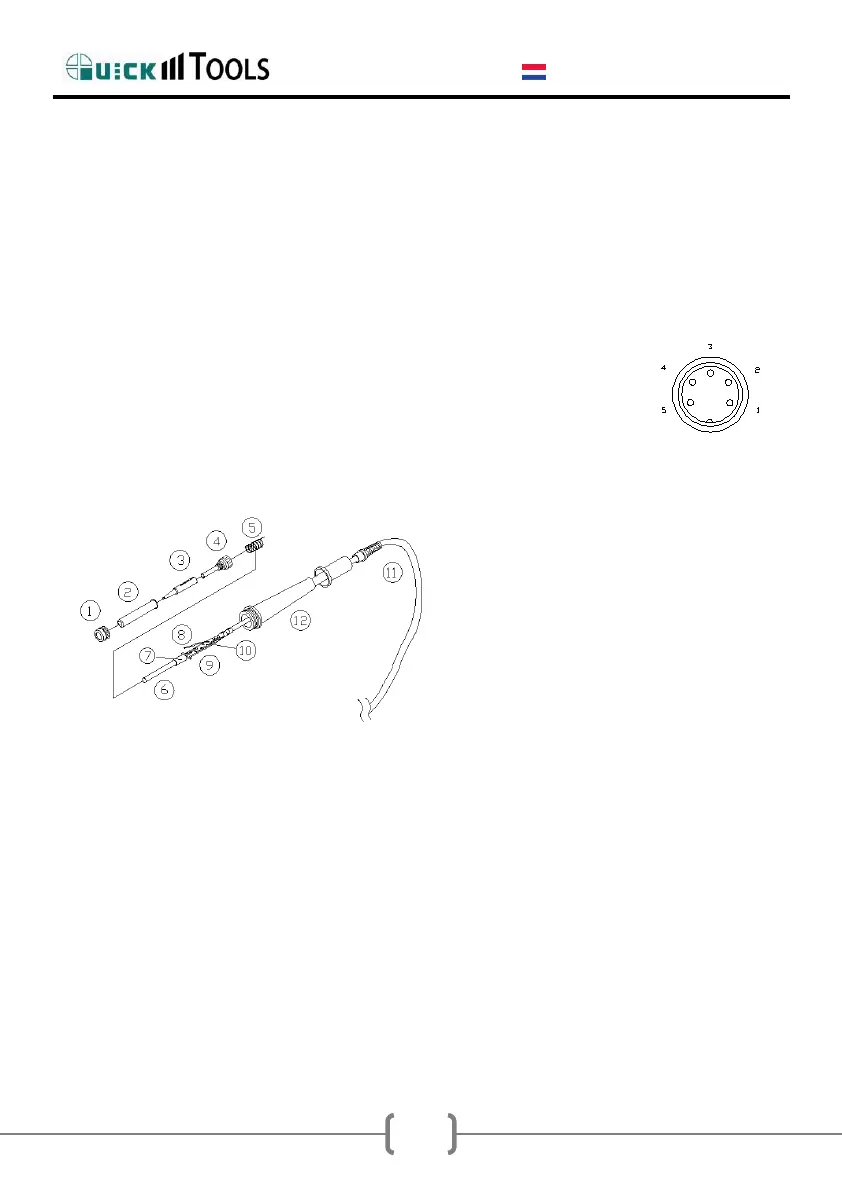

4. Draai de moer① los, verwijder
de tiphouder② en de tip③.
5. Draai de moer④ van de
handgreep van de soldeerbout los en
verwijder hem.
6. Trek het verwarmingselement⑥
met de aansluitkabel⑪ uit de
handgreep⑫ in de richting van de
soldeerstift.
7. Trek de veer⑤ naar beneden.
OPMERKING: Gebruik geen metalen gereedschap om de soldeerstift of de
stifthouder uit het handvat te halen.
3.8.3 Weerstandsmeting
OPMERKING: De weerstand moet worden gemeten bij kamertemperatuur.
Weerstand van het verwarmingselement (rood): 3-4Ω
Weerstandswaarde van de sensor (blauw): 43-58Ω
3.9. Soldeerstiften
Vervangende soldeerstiften met artikelnummer 500 zijn te vinden op:
www.quick-tools.de
