ISTRUZIONI PER L'USO
5.8. Controllo e sostituzione del
saldatore
5.8.1 Controllo del saldatore
Lasciare raffreddare l'elemento riscaldante a temperatura ambiente e scollegare
il saldatore dalla stazione di saldatura. Misurare la resistenza tra i collegamenti
1 e 5 della spina. Se si riscontra un valore diverso da quello indicato di seguito,
sostituire l'elemento riscaldante o il cavo di collegamento.
Tra i pin 1 e 5 (elemento riscaldante): 11Ω +/-2Ω

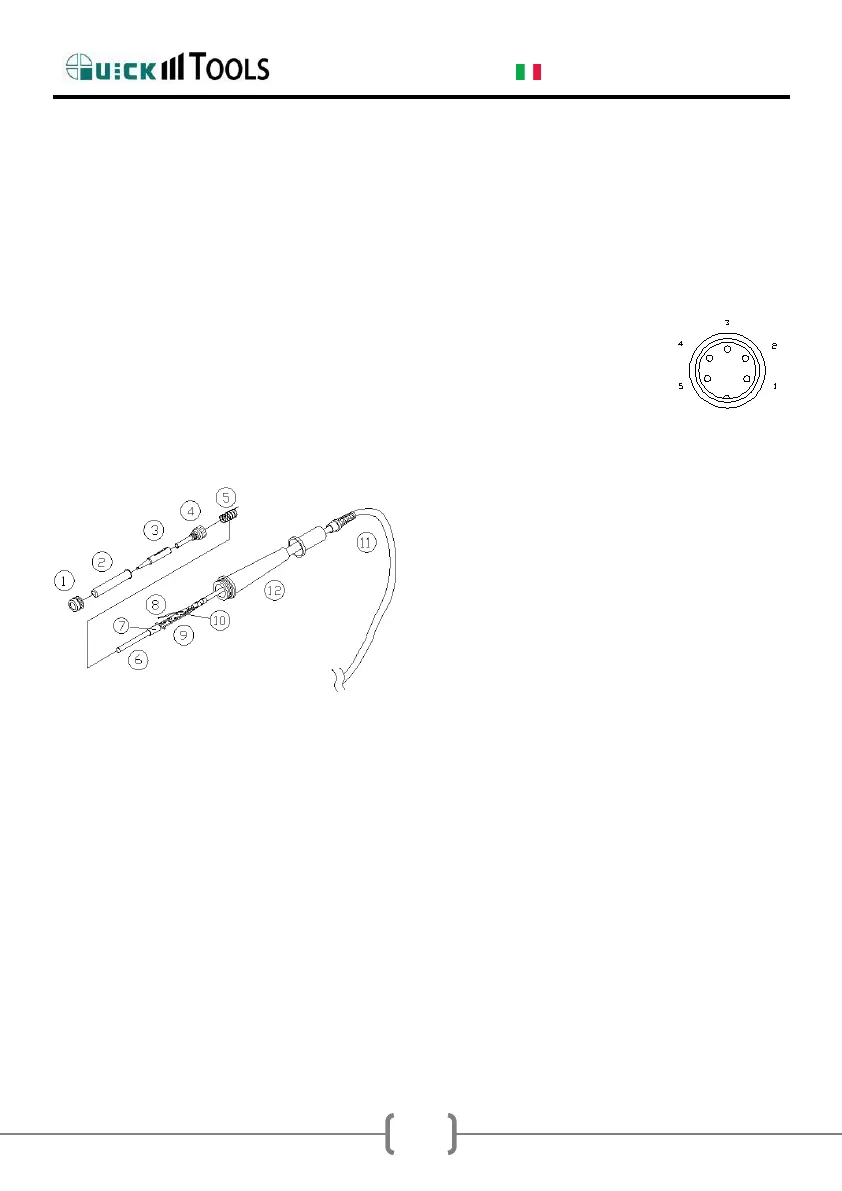

5.8.2 Smontaggio del saldatore
1. Allentare il dado①, rimuovere il
portapunte② e la punta③.
2. Allentare e rimuovere il dado④
dall'impugnatura del saldatore.
3. Estrarre l'elemento riscaldante⑥
con il cavo di collegamento⑪
dall'impugnatura⑫ in direzione della
punta di saldatura.
4. Tirare verso il basso la molla⑤
NOTA: Non utilizzare strumenti metallici per rimuovere la punta o il portapunta
dall'impugnatura.
5.8.3 Misura della resistenza
NOTA: La resistenza deve essere misurata a temperatura ambiente.
Resistenza dell'elemento riscaldante (rosso): 3-4Ω
Valore della resistenza del sensore (blu): 43-58Ω
5.9. Puntali di saldatura
Le punte di saldatura di ricambio con il numero di articolo 500 sono disponibili
su: www.quick-tools.de
