MODE D'EMPLOI
6.8. Vérification et remplacement du
fer à souder
6.8.1 Vérification du fer à souder
Laissez l'élément chauffant refroidir à température ambiante et débranchez le
fer à souder de la station de soudage. Mesurez la résistance entre les bornes 1
& 5 de la fiche. Si vous constatez une valeur différente de celle indiquée ci-
dessous, remplacez l'élément chauffant ou le câble de
raccordement.
Entre les broches 1 & 5 (Élément chauffant): 11Ω +/-2Ω

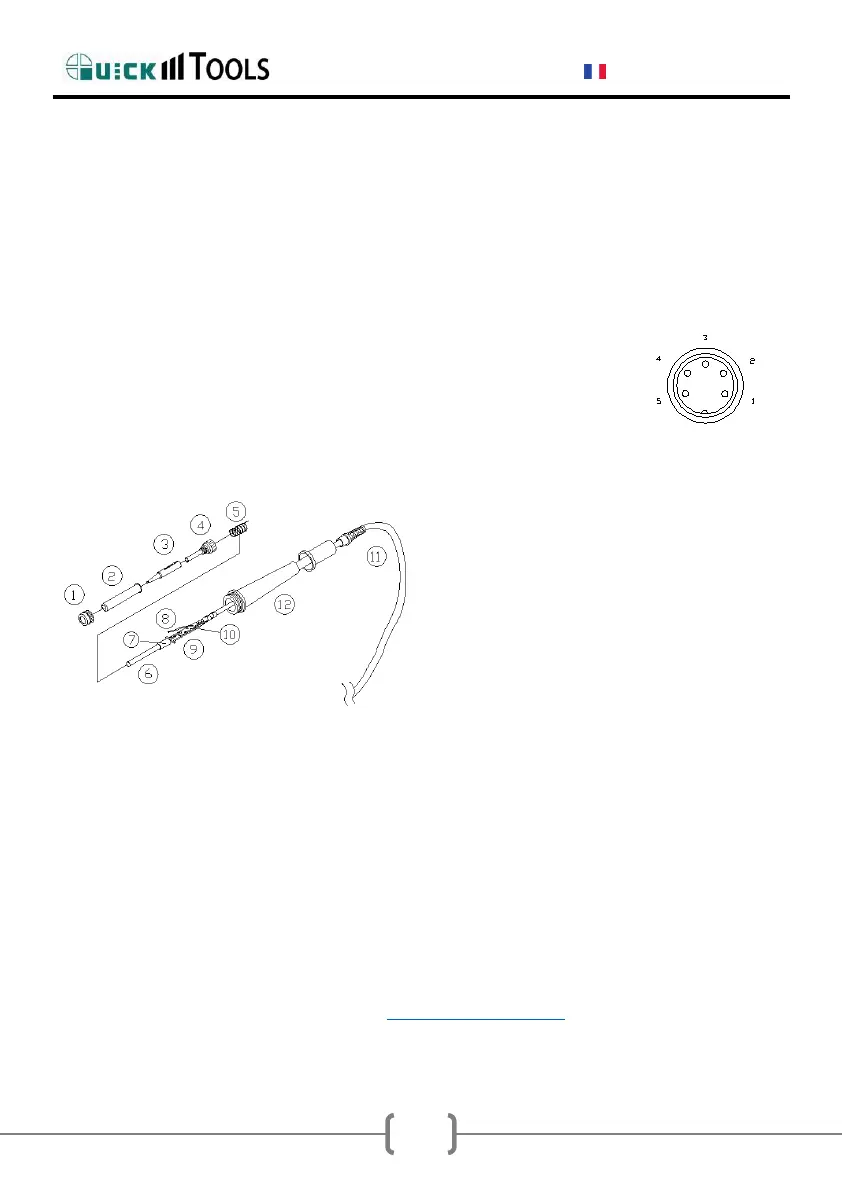

6.8.2 Démontage du fer à souder
1. Desserrez l'écrou①, retirez le
support de pointe② et la pointe③.
2. Desserrez et retirez l'écrou④ de
la poignée du fer à souder.
3. Retirez le corps de chauffe⑥
avec le câble de raccordement⑪ de la
poignée⑫ en direction de la panne de
soudage.
4. Tirer le ressort⑤ vers le bas.
REMARQUE: N'utilisez pas d'outils métalliques pour retirer la pointe ou le
porte-pointe de la poignée.
6.8.3 Mesure de la résistance
REMARQUE: la résistance doit être mesurée à température ambiante.
Résistance de l'élément chauffant(rouge) : 3-4Ω
Valeur de la résistance du capteur(bleu) : 43-58Ω
6.9. Pannes à souder
Vous trouverez des pannes de soudage de rechange portant la référence 500
sur le site : www.quick-tools.de
