Quick AL 1012 User Manual

22
FR
AL3 700/1000/1500W - REV006A
-
+
SYSTEME DE BASE
TELECOMMANDE A
FONCTION MULTIPLE
MOD. HRC 1002
GUINDEAU
MOTEUR
BATTERIE
DISJONCTEUR
MAGNETIQUE-
HYDRAULIQUE
(VOIR TABLEAU
À LA PAGE 20)
BOÎTIER RELAIS
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
BOUTONS A PIED MOD. 900U ET 900D
NOIRE
MARRON
BLEU
MARRON
NOIRE
BLEU
A1
FUSIBLE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4
L4
L2
L3
L1
L3

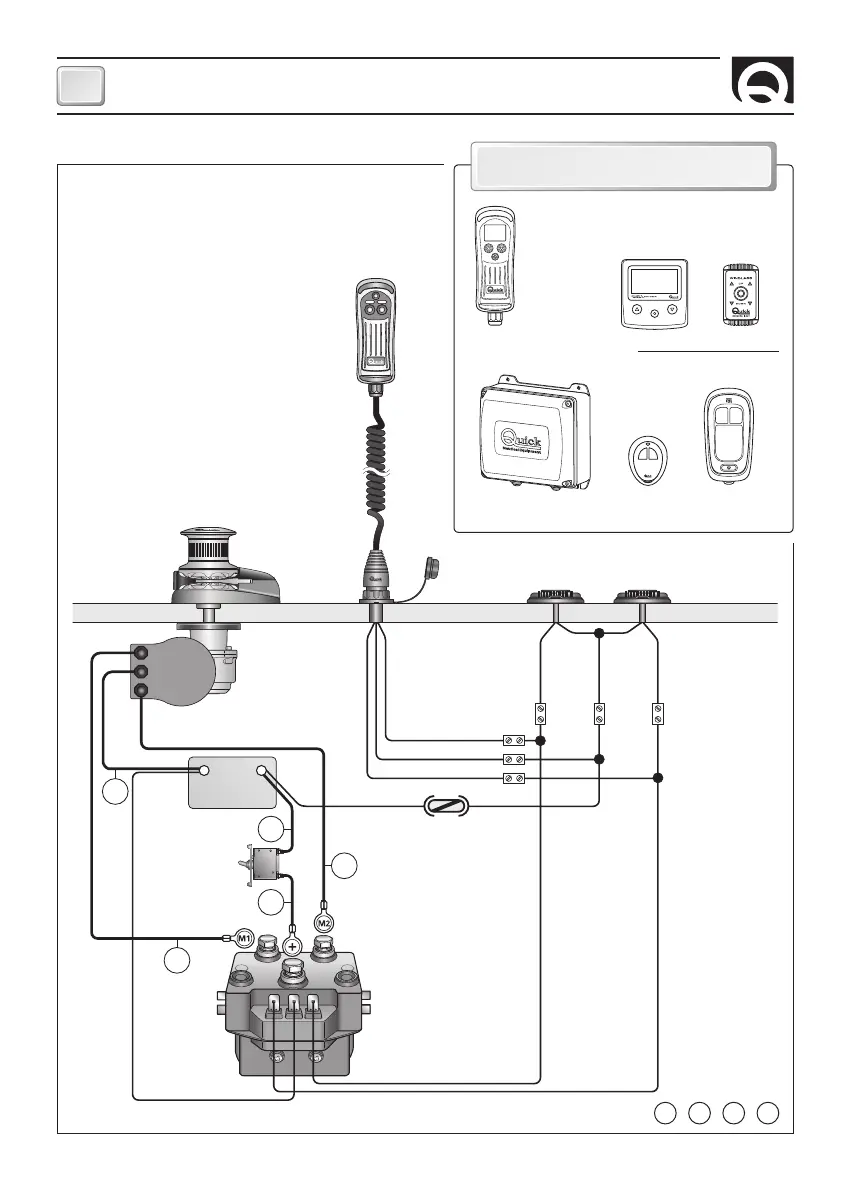

SCHEMA DE CABLAGE
COMPTEUR DE
CHAINE SUR
TABLEAU
CHC 1202 M
COMMANDE
DU TABLEAU
MOD.800
TELECOMMANDE AVEC
COMPTEUR DE CHAÎNE
MOD. CHC 1002 M
ACCESSOIRES QUICK
®
POUR ACTIONNER LE GUINDEAU
EMETTEURS
RADIOCOMMANDES RRC
TABLEAU DE
COMMANDE MOD. H02
RECEPTEUR
MOD. R02
MIGNON
MOD. P02
