SISTEMA BASE
TABLERO DE
PULSADORES
MULTIUSO
MOD. HRC 1002
MOLINETE
MOTOR
BATERÍA
INTERRUPTOR
MAGNETO-
HIDRÁULICO
(VÉASE LA TABLA
DE PÁG. 36)
CAJA TELERRUPTORES
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
MANDOS DE PIE MOD. 900U Y 900D
NEGRO
MARRÓN
AZUL
MARRÓN
NEGRO
AZUL
A1
FUSIBLE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4
L4
L2
L3
L1
L3

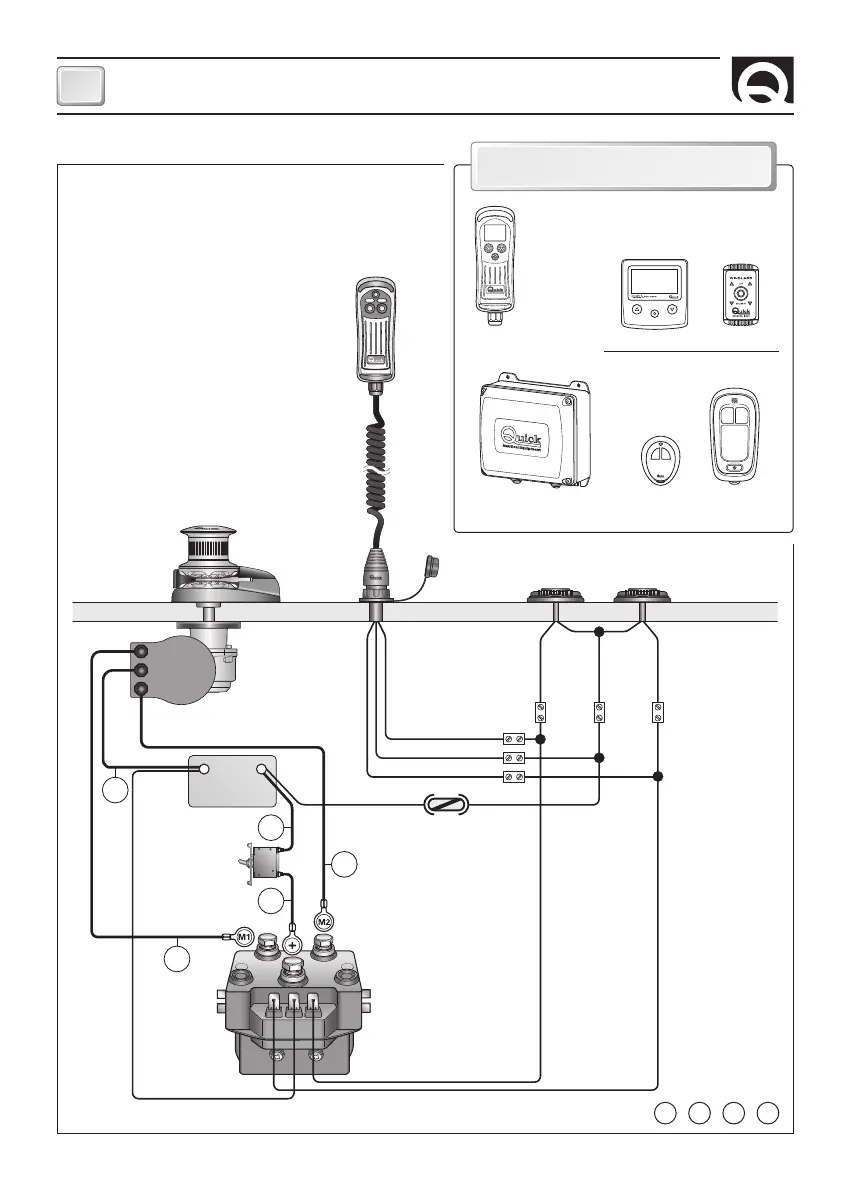

ESQUEMA DE MONTAGE
CONTAMETROS
DE PANEL
CHC 1202 M
MANDO
DE PANEL
MOD.800
TABLERO DE PULSADORES
HERMETICO CON CUENTAMETROS
PARA EL ANCLAJE
MOD. CHC 1002 M
PORTÁTIL
MOD. H02
RECEPTOR
MOD. R02
ACCESORIOS QUICK
®
PARA
EL ACCIONAMIENTO DEL MOLINETE
TRASMISORES
RADIOMANDOS RRC
BOLSILLO
MOD. P02
