Quick ARIES 700W User Manual

38
AFR 700/1000/1400W - REV009B
ES
TABLERO DE
PULSADORES
MULTIUSO
MOD. HRC 1002
MOLINETE
MOTOR
BATERÍA
INTERRUPTOR
MAGNETO-
HIDRÁULICO
(Véase la tabla
de pág. 36)
CAJA TELERRUPTORES
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
MANDOS DE PIE MOD. 900U Y 900D
NEGRO
MARRÓN
AZUL
A1
FUSIBLE
4A (12V)
2A (24V)
MARRÓN
NEGRO
AZUL
L1
L2
L3
L3
L4

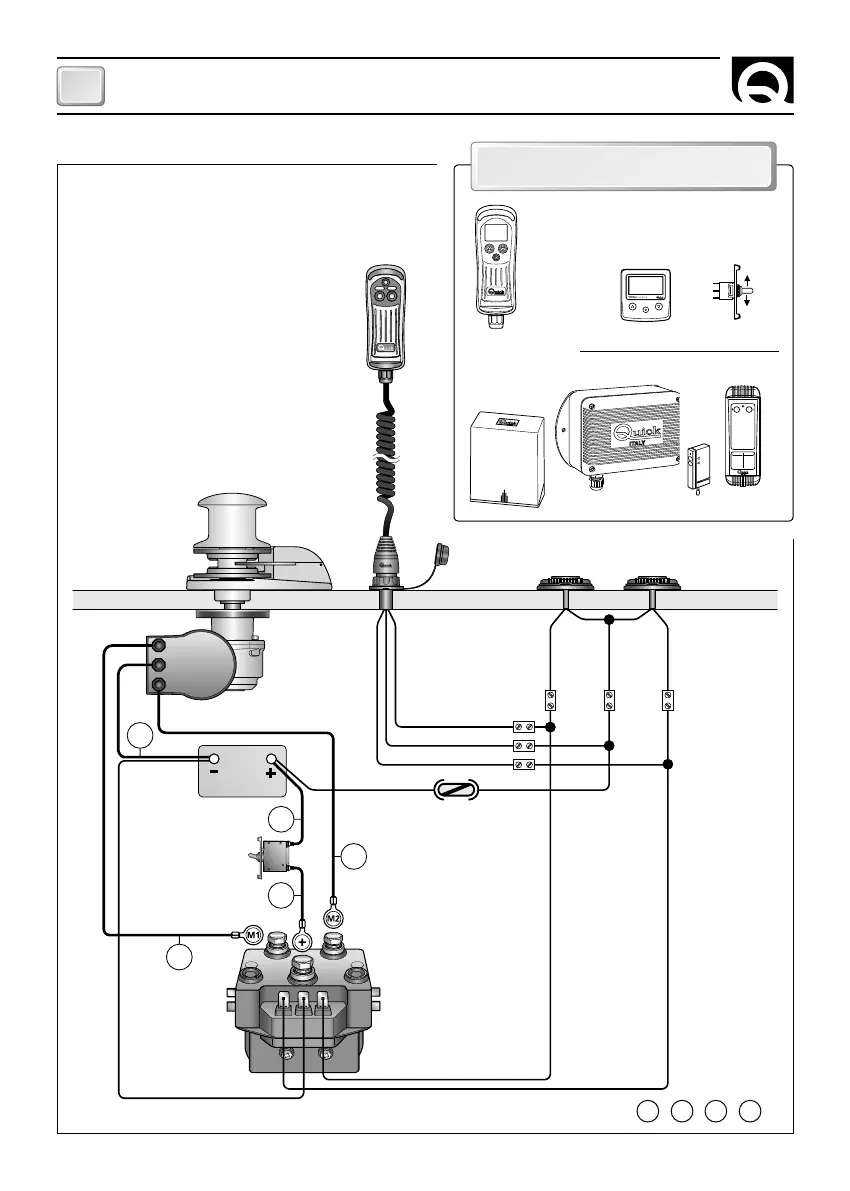

SISTEMA BASE
DIAGRAMA DE CONEXIÓN
GENERAL PÁG. 44
RADIOMANDOS
CONTAMETROS
DE PANEL
MANDO
DE PANEL
UP
DOWN
TABLERO DE PULSADORES
HERMETICO CON CUENTAMETROS
PARA EL ANCLAJE
BOLSILLO - BOTONERA
RECEPTOR
ACCESORIOS QUICK
®
PARA
EL ACCIONAMIENTO DEL MOLINETE
TRASMISORES
L = L1 + L2 + L3 + L4
ESQUEMA DE MONTAGE
