BOW THRUSTERS

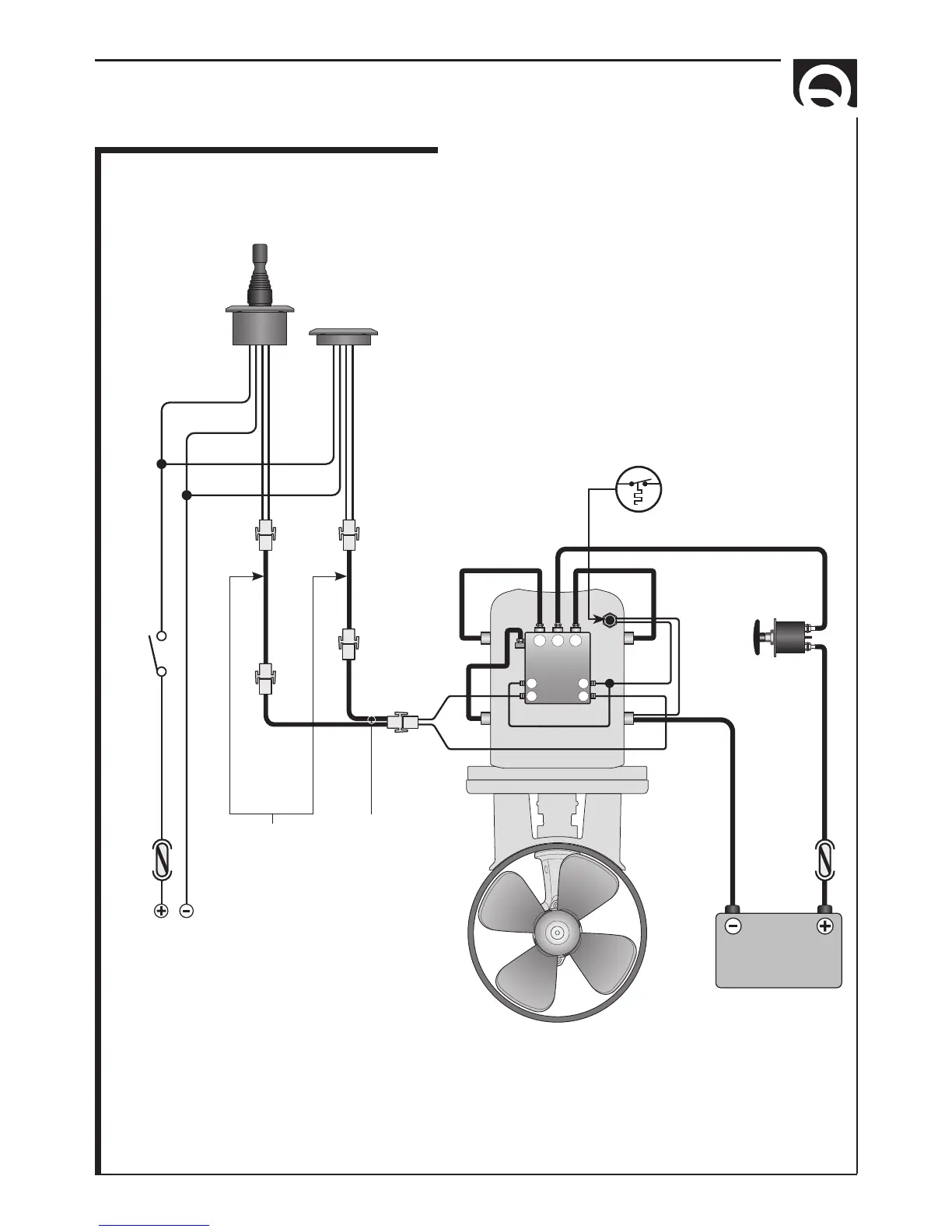

SISTEMA BASE / BASIC SYSTEM
M1
A A
S S
SX
+
-
DX
-
M2
MOTOR
BATTERY
12/24V
BATTERY
ISOLATOR
BLACK
FUSE
4A FAST
FUSE
SEE TABLE ON
PAGE 4/16
SWITCH
RED
BLACK
RED
TCD 1042 TCD 1022
*
*
TO THE SERVICES
BATTERY
SPLITTER
(OPTIONAL)
CONTROL CABLE
EXTENSIONS
(OPTIONALS)
*
THERMAL
PROTECTION
*
NEGATIVO DEI GRUPPI BATTERIA IN COMUNE.
COMMON NEGATIVE FOR THE BATTERY GROUPS.
*
*
ATTENZIONE: IN CASO DI SOVRATEMPERATURA LA PROTEZIONE TERMICA SUL MOTORE SI APRIRÀ E INTERROMPERÀ IL CONTATTO NEGATIVO SUL
TELERUTTORE. ATTENDERE IL TEMPO NECESSARIO ALLA RIATTIVAZIONE.
WARNING: IN CASE OF OVERTEMPERATURE, THE THERMAL PROTECTION ON THE MOTOR WILL OPEN AND INTERRUPT THE NEGATIVE CONTACT ON THE
SOLENOID UNIT. WAIT AS LONG AS THE SYSTEM NEEDS TO REACTIVATE.
