7
INSTALLAZIONE
IT
BOW THRUSTER BTQ140 - BTQ185 IT GB - REV002C
7

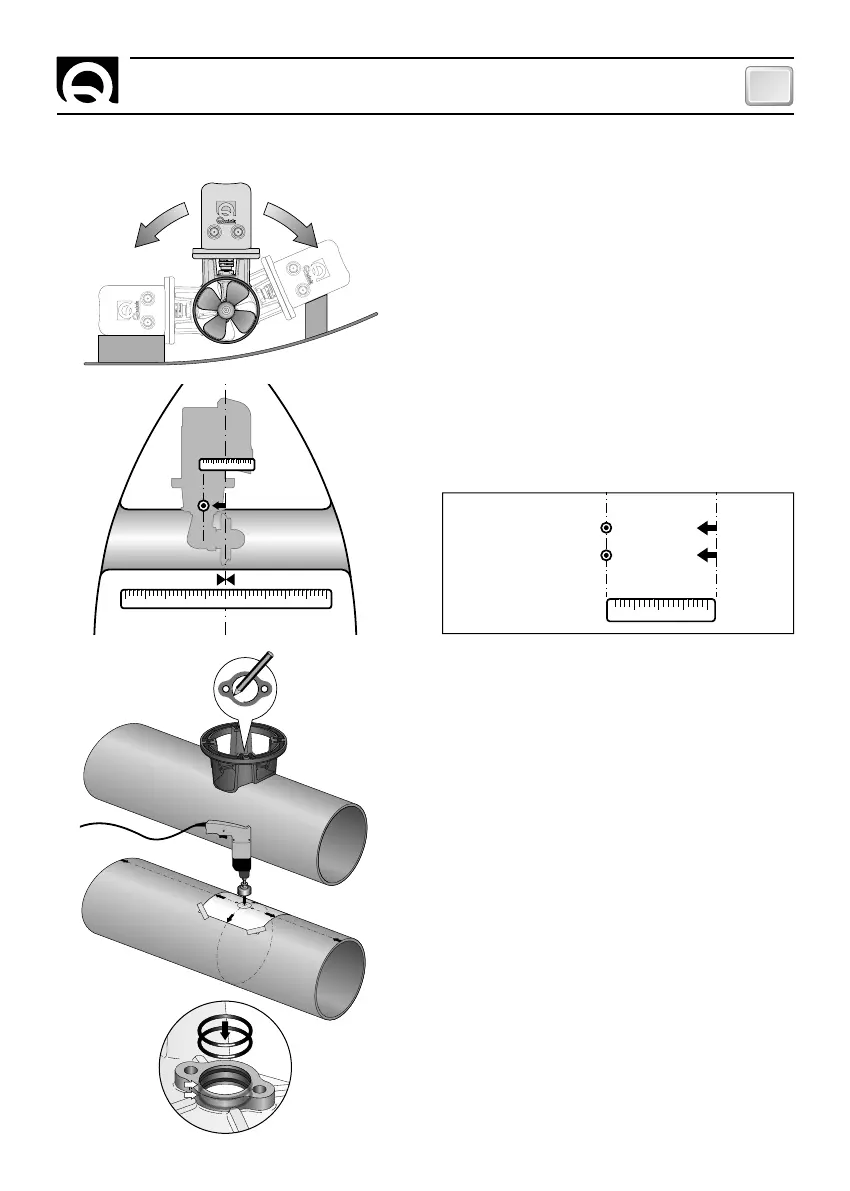

IL THRUSTER
• Per posizionare il thruster nel tubo trovare la mezzeria
del tubo e spostarsi del valore dato (a destra o a sini-
stra vedi NOTA a pag.11) nello schema sottostante af-
fi nchè l’elica si posizioni nell’esatta metà della lunghezza
interna del tunnel.
• Utilizzare la fl angia per contrassegnare sul tubo il cen-
tro dei fori.
• Fissare la dima di foratura sui riferimenti accertandosi
che siano allineati con precisione alla mezzeria del tubo.
N.B. Tutti i fori devono essere allineati con precisione alla
mezzeria del tunnel, in quanto la tolleranza tra l’elica ed
i tunnel è minima.
• Fare attenzione che non vi siano residui di resina nella
parte di contatto fra la fl angia e il tubo; ciò potrebbe cau-
sare disallineamenti. E’ necessario asportare con carta
vetrata eventuali residui di resina e di tutti gli eventuali
impedimenti al corretto contatto.
• Il thruster può essere installato con qualunque angolo
all’interno di 90º dalla verticale.
• Se il motore elettrico è posizionato per necessità con
un angolo superiore a 30º rispetto alla verticale, si ren-
de necessario la realizzazione in opera di un apposito
sostegno.
10 23456 78910
10234
10234
BTQ14 60 mm
BTQ18 80 mm
• Inserire due o-ring nelle specifi che sedi all’interno della
fl angia.
