9
INSTALLAZIONE
IT
BOW THRUSTER BTQ140 - BTQ185 IT GB - REV002C
L’ELICA
PANNELLO DI COMANDO
Per l’installazione del pannello di comando, fare riferimento al manuale d’uso del “TCD 1022 - TCD 1042”
LO
C
TITE
ATTENZIONE: accertarsi, ad assemblag-
gio ultimato, che l’elica sia ben centrata
all’interno del tunnel.

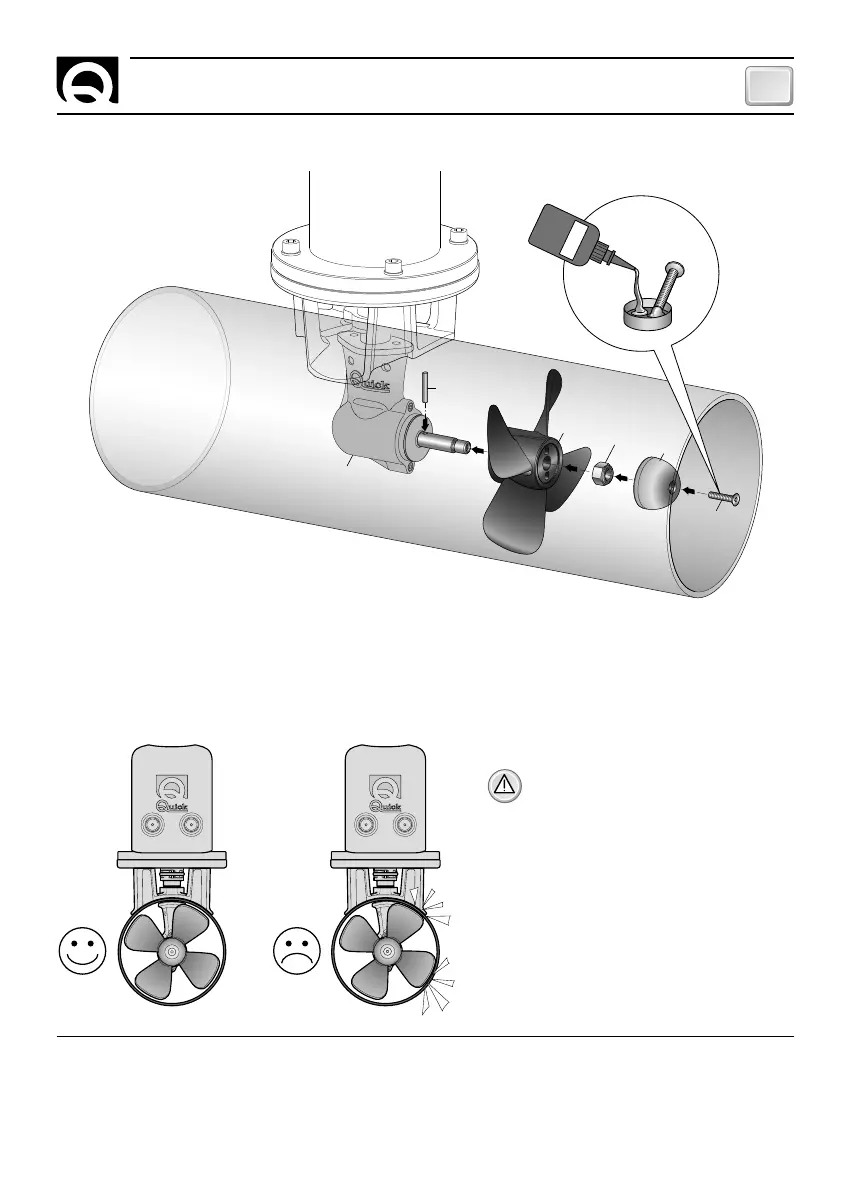

MONTAGGIO DELL’ELICA
Inserire la spina di trascinamento A nel foro sull’albero del piede riduttore B, assemblare l’elica C al riduttore ingranan-
dola alla spina di trascinamento A, fissare l’elica con il dado autofrenante D. L’anodo E va bloccato con la vite F bagnata
con adesivo strutturale (tipo loctite).
A
B
C
D
E
F
