BOW THRUSTER BTQ250 - BTQ300 IT GB - REV002A

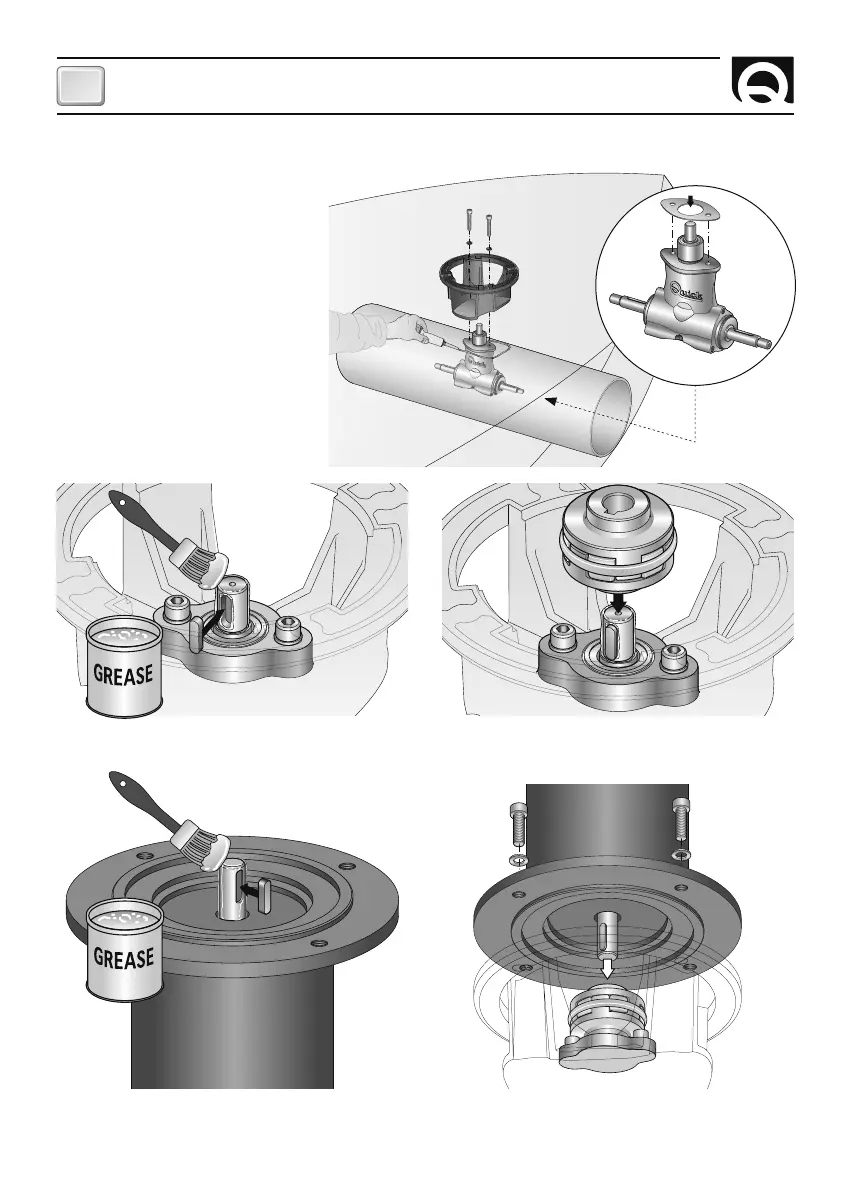

IL PIEDE RIDUTTORE E LA FLANGIA DI SUPPORTO MOTORE
S
I
L
I
C
O
N
E
• Ingrassare la parte terminale dell’albero del piede
riduttore; montare la chiavetta nella propria sede.
• Inserire il giunto elastico nella parte terminale dell’al-
bero del piede riduttore.
• Inserire il motore sul giunto elastico, fi ssare con le 4
viti e rondelle in dotazione.
• Ingrassare la parte terminale dell’albero motore; mon-
tare la chiavetta nella propria sede.
• Procedere al montaggio del piede ri-
duttore con la specifi ca guarnizione di
tenuta.
• Come ulteriore precauzione contro l’in-
gresso d’acqua, applicare silicone per
uso nautico nella zona di contatto tra
fl angia e tubo.
• Fissare il tutto con la fl angia utilizzando
le specifi che viti e rondelle.
INSTALLAZIONE
