Quick DP3 712 - Page 30

30
DE
DP3 700/1000/1500W - REV003A
MEHRZWECK-
WASSERDICHTE FERNBEDIENUNG
MOD. HRC 1002
ANKERWINDE
MOTOR
BATTERIE
HYDRAULISCHER
SHUTZAUTOMAT
(SIEHE TABELLE
AUF S. 28)
RELAISBOX
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
FUSSSCHALTER MOD. 900U UND 900D
SCHWARZ
BRAUN
BLAU
A1
SICHERUNG
4A (12V)
2A (24V)
BRAUN
SCHWARZ
BLAU
L1
L2
L3
L3
L4
BASISSYSTEM
L = L1 + L2 + L3 + L4

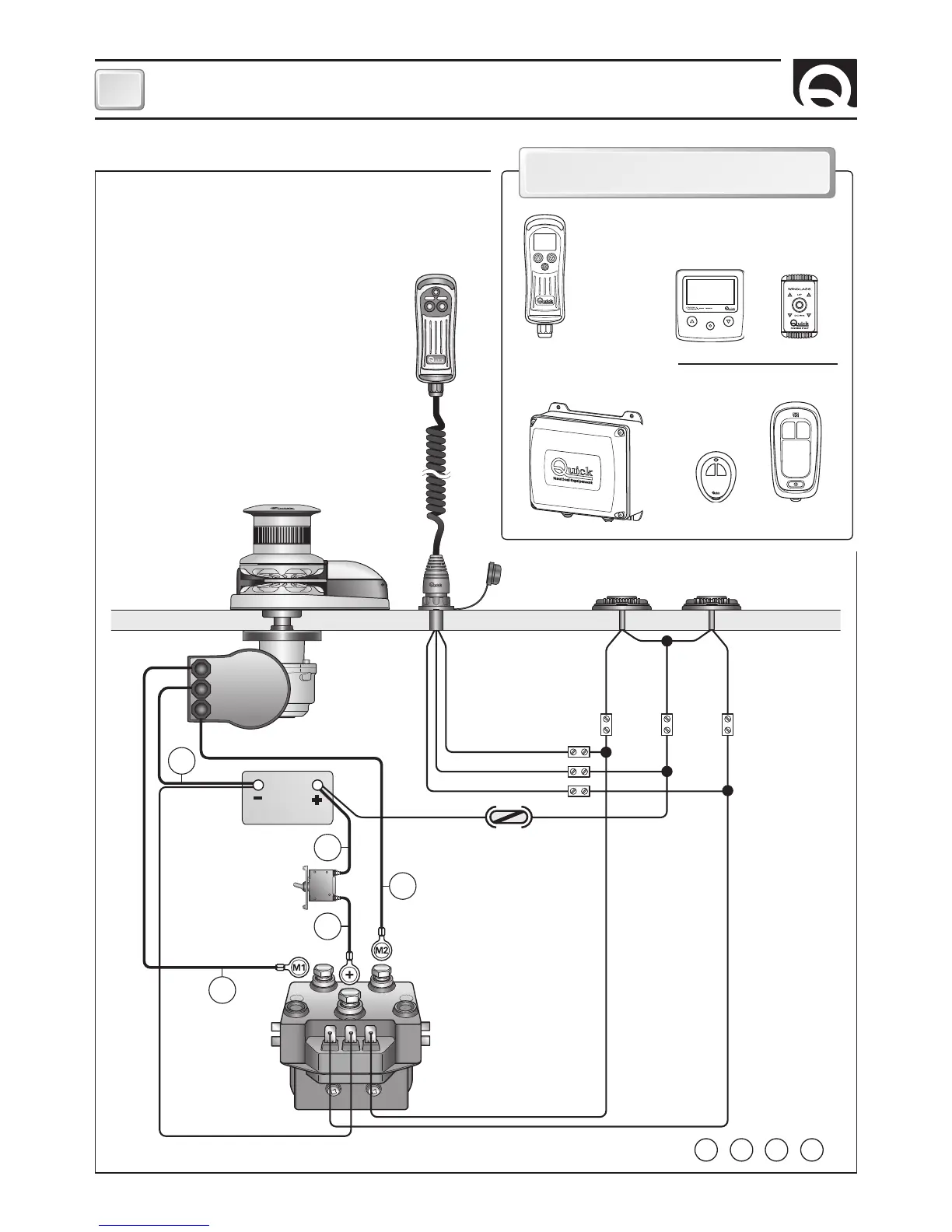

ANSCHLUSSPLAN
TASCABILE - PULSANTIERA
KETTENZÄHLER-
TAFEL
SCHALTER AN
BEDIENTAFEL
METERZÄHLER-
FERNBEDIENUNG
FÜR DIE ANKERWINDE
HAND-
FUNKSENDER
FUNKEMPFÄNGER
QUICK
®
-ZUBEHÖRTEILE FÜR DIE
BETÄTIGUNG DER ANKERWINDE
FUNKFERNSENDER
FUNKFERNSTEUERUNG
TASCHEN-
FUNKSENDER
