4

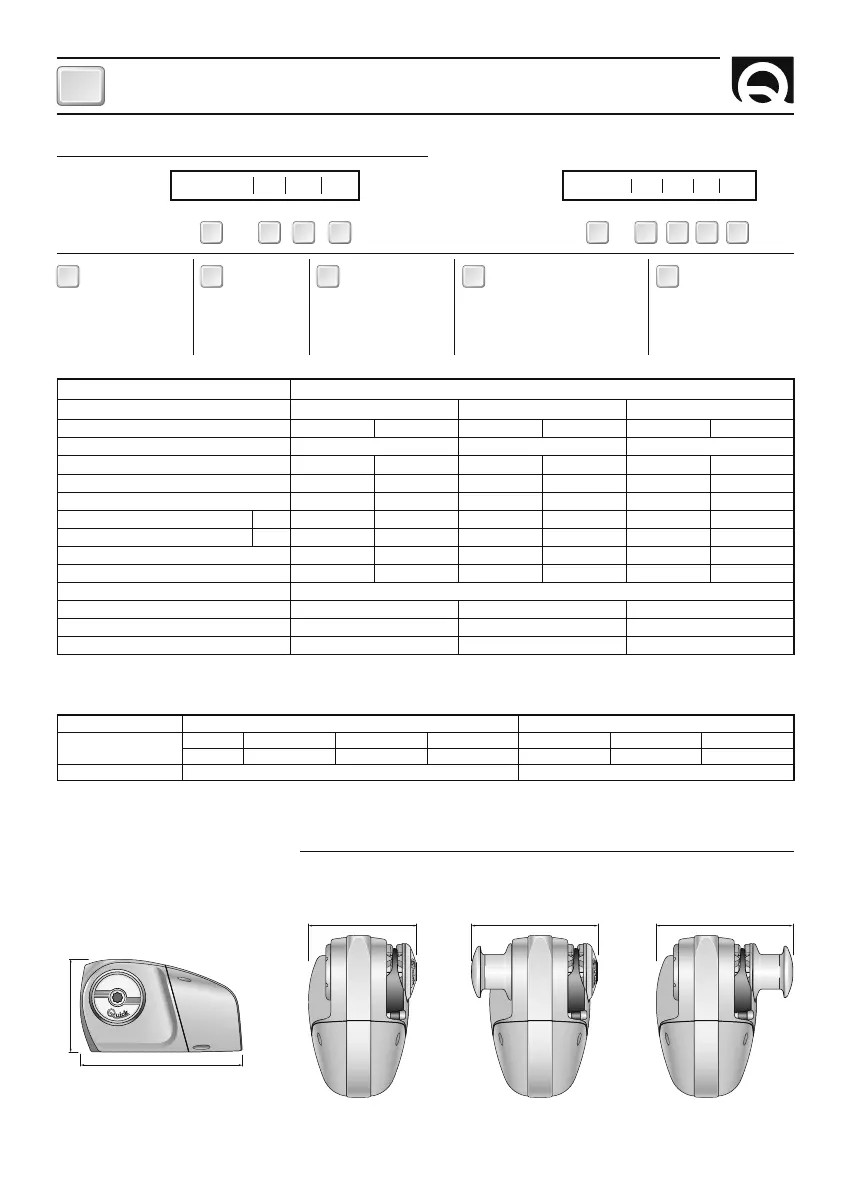

CARATTERISTICHE TECNICHE
IT
HECTOR 700/1000/1500W - REV007A
284 (11
3
/
16
) 318 (12
17
/
32
)250 (9
27
/
32
)
213 (8
3
/
8
)
373 (14
11
/
16
)
(1) Dopo un primo periodo d'uso. • (2) Misure effettuate con barbotin per catena da 8 mm. • (3) Valore minimo consigliato per una lunghezza totale L= <20m (vedi pag.
34). Calcolare la sezione del cavo in funzione della lunghezza del collegamento. • (4) Con interruttore specifi co per correnti continue (DC) e ritardato (magneto-termico o
magneto-idraulico). • (5) Su richiesta possono essere forniti prigionieri per spessori di coperta maggiori.
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
DIMENSIONI DEI MODELLI
mm ( inch )
HECTOR -
700/1000/1500W
HECTOR D
700/1000/1500W
HECTOR DB
700/1000/1500W
1° ESEMPIO:
HECTOR1012D
HECTOR 10 12 D
a
HECTOR 15 24
DB
a b c d a b c e
2° ESEMPIO:
HECTOR1524ADB
a
a
a
a
a
a
a
A
d
a
Nome della serie:
[HECTOR]
=
orizzontale
on deck
Potenza motore:
[ 7 ]
=
700 W
[ 10 ]
=
1000 W
[ 15 ] =
1500 W
Tensione
alimentazione motore:
[ 12 ]
=
12 V
[ 24 ]
=
24 V
Campana:
[
-
] =
senza campana
[
D
] =
con campana
[
DB
] =
campana su barbotin
a b c e
Carter:
[ A ]
=
carter in alluminio
[ - ]
=
carter in materiale composito
d
(*) Per i codici dei barbotin fare riferimento all’esploso a pag 8.
(**) I valori in tabella si riferiscono ad una cima in poliestere a 3 legnoli con la giunzione cima/catena secondo il sistema “Quick
®
”.
(***) ISO EN 818-3.
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
BARBOTIN (*) 8 mm - 5/16” 10 mm - 3/8”
Catena supportata
8 mm 8 mm 5/16” 5/16” 10 mm 10 mm 3/8”
DIN 766 ISO (***) G4 BBB DIN 766 ISO (***) G4
Cima supportata (**) 9/16” - 5/8” 5/8”
MODELLI
HECTOR • HECTOR D • HECTOR DB
POTENZA MOTORE
700W 1000W 1500W
Tensione motore
12V 24V 12V 24V 12V 24V
Tiro istantaneo massimo
1100 Kg (2425 lb) 1300 Kg (2866 lb) 1500 Kg (3306,9 lb)
Carico di lavoro massimo
300 Kg (661,4 lb) 370 Kg (815,7 lb) 400 Kg (881,8 lb) 490 Kg (1080,2 lb) 450 kg (992,0 lb) 550 kg (1212,2 lb)
Carico di lavoro
100 Kg (220,5 lb) 125 Kg (275,6 lb) 130 kg (286,6 lb) 160 Kg (352,7 lb) 150 Kg (330,7 lb) 185 kg (407,8 lb)
Assorbimento corrente al carico di lavoro
(1)
90 A 50 A 140 A 80 A 150 A 85 A
Velocità massima di recupero
(2)
m/min 26,0 (85,3 ft/min) 29,2 (95,8 ft/min) 37,3 (122,4 ft/min) 39,6 (129,9 ft/min) 37,5 (123,0 ft/min) 40,0 (131,2 ft/min)
Velocità di recupero al carico di lavoro
(2)
m/min 14,0 (45,9 ft/min) 15,2 (49,9 ft/min) 17,8 (58,4 ft/min) 21,0 (68,9 ft/min) 17,8 (58,4 ft/min) 19,2 (63,0 ft/min)
Sezione minima cavi motore
(3)
25 mm
2
(AWG3) 10 mm
2
(AWG7) 35 mm
2
(AWG2) 16 mm
2
(AWG5) 50 mm
2
(AWG0) 25 mm
2
(AWG3)
Interruttore di protezione
(4)
60 A 40 A 80 A 50 A 100 A 50 A
Spessore coperta
(5)
20 ÷ 60 mm (25/32” ÷ 2” 11/32)
Peso - Hector - (senza campana)
22,6 Kg (49,8 lb) 23,9 Kg (52,7 lb) 24,0 Kg (52,9 lb)
Peso - Hector D (con campana)
24,0 Kg (52,9 lb) 25,3 Kg (55,8 lb) 25,4 Kg (56,0 lb)
Peso - Hector DB (campana su barbotin)
25,2 Kg (55,5 lb) 26,5 Kg (58,4 lb) 26,6 Kg (58,6 lb)
